Nichiha tsementkiud fassaadiplaadid

Tuulduvad Fassaadid

Sulunditega tuulduv lahendus tagab iluse ja kestva fassaadi


Nichiha fassaadiplaadid

Nichiha Eesti tootevalikus on kahes mõõdus tsementkiudplaadid:

  1. 1820 mm x 455 mm
  2. 3030 mm x 455 mm

Nichiha plaatide paksus on 16 mm.

Nichiha fassaadiplaadi sobivad väga hästi ka siseruumides kasutamiseks.

Nichiha süsteemid

Eestis müüdavad Nichiha fassaadilahendused võib jagada kolmeks süsteemiks:

  1. 1820 4TG
  2. 3030 2TG horisontaalne
  3. 3030 2TG vertikaalne

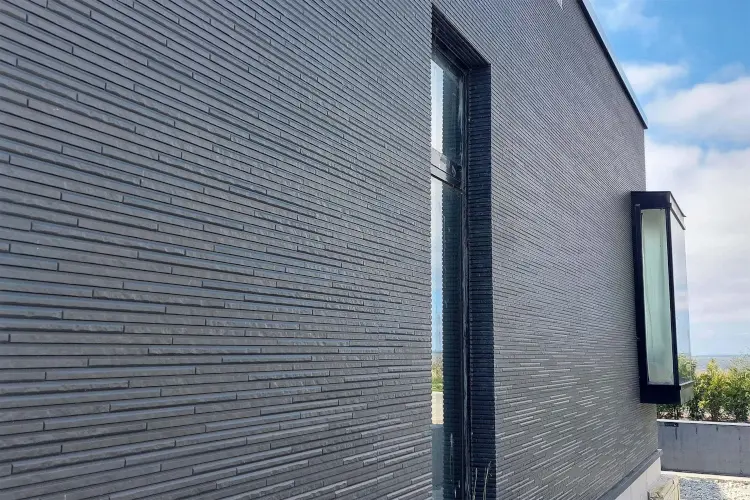

1820 4TG

4 küljel sulundid

Plaadid horisontaalselt

  • 1820 4TG

Vuugivaba fassaad

  • Plaadi-liited on nähtamatud või vähemärgatavad.
  • Paisumisvuukideta fassaad.

Faasitud plaatidega fassaad

  • Plaatfassaadi välimus.
  • Vertikaalsed liited võivad olla ühel joonel või nihkes.


3030 2TG (horis. / vert.)

2 pikemal küljel sulundid

.

  Plaadid horisontaalselt

  • 3030 2TG horis.
  • Horisontaalsed plaadi-liited on sulunditage.

Plaadid vertikaalselt

  • 3030 2TG vert.
  • Vertikaalsed plaadi-liited on sulunditage.

Vuugid

  • Vuugid tehakse plaatide sulunditeta külgede vahele.*




1820 4TG vs 3030 2TG


1820 4TG 3030 2TG horis. 3030 2TG vert.
Plaadi kasulik pikkus (mm) 1820 3030 3030
Sulunite arv (TG) 4 (kõikidel külgedel) 2 (pikematel külgedel) 2 (pikematel külgedel)
Nichiha plaadi asetus Horisontaalne Horisontaalne Vertikaalne
Karkassi suund vertikaalne vertikaalne horisontaalne
(Paisumis)vuugid* ei ole vaja vertikaalsed horisontaalsed
Ühe plaadi pindala (m2)* 0,82 1,37
Pikkuse ja laiuse dolerants (mm) +/-0,5 +/-1,0
Paksus (mm) 16
Plaadi kasulik laius (mm) 455
Plaadi tuletundlikkus A2s1d0

* sõltub hoone mõõtmetest


1820 4TG süsteemi ülevaade

"Vuugivaba"

Plaadi-liited on nähtamatud või vähemärgatavad.

"Vuugivaba"

Deformatsioonivuukideta fassaad*

Faasiga plaadid

Vertikaalsed liited ühel joonel

Faasiga plaadid

Vertikaalsed liited nihkes

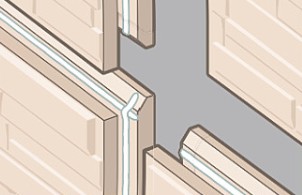

1820 4TG

  • 4TG - kõik 4 plaadi külge on sulunditega
  • Nichia 1820 4TG plaatide vahele ei jää avatud vuuke.

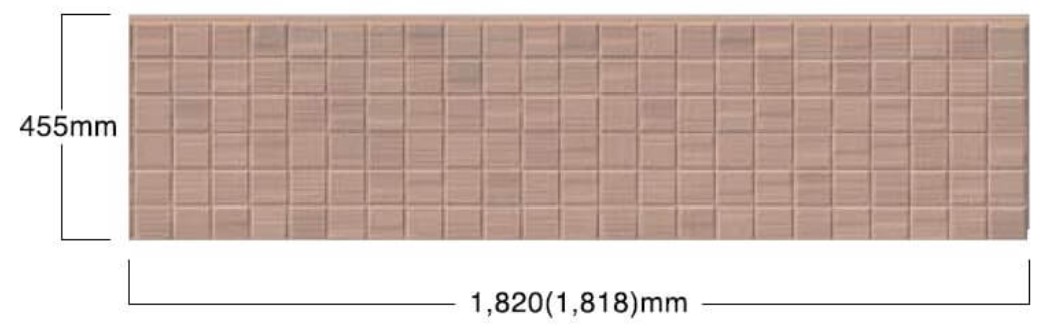

  • Plaadi kasulikud mõõdud: 1820 x 455 mm
  •  Horisontaalne paigalduse suund

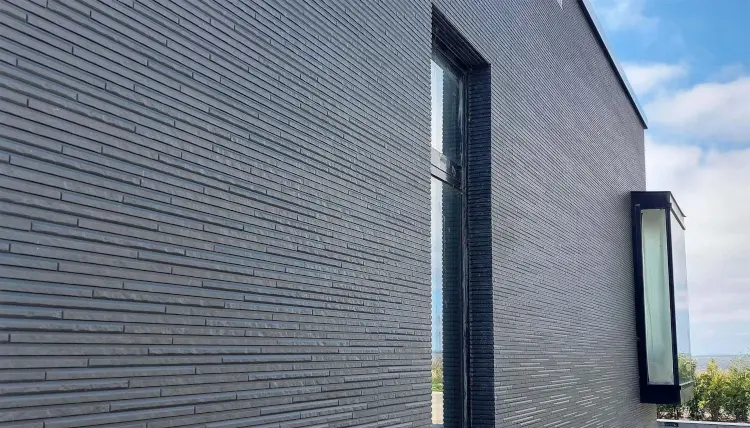

1820 4TG

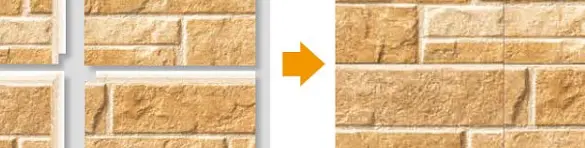

Ühtlane fassaadipind
  • Faasivabade Nichiha disainidega fassaadiplaatide ühenduskohad on märkamatud või vähenähtavad.
  • Ühenduskoha nähtavus sõltub kasutatavast plaadidisainist ja valgusoludest.

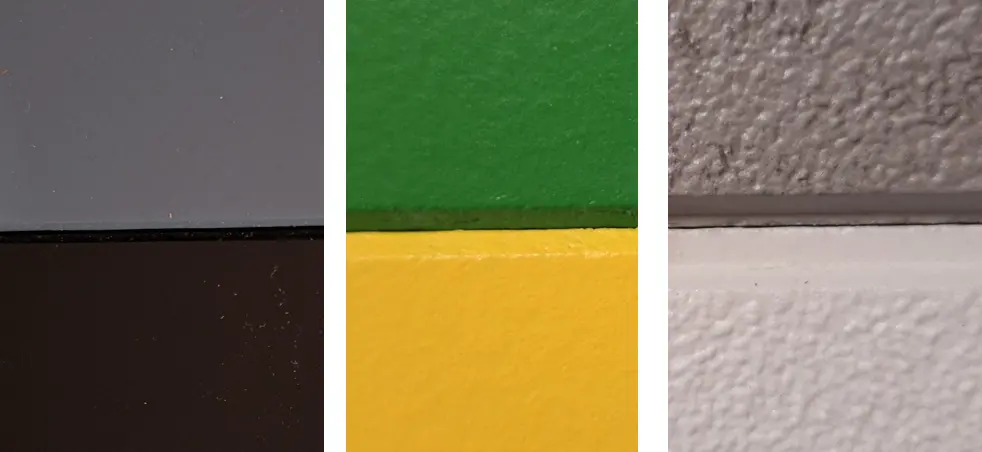

1820 4TG.
Faasiga fassaadiplaadid.

Plaadi faas (kaldega serv) on nähtav.

  • läikival plaadil (vasakpoolne) minimaalne faas V ca 1+1 mm
  • keskmine V ca 2,5+2,5 mm
  • parempoolne 3+6 mm

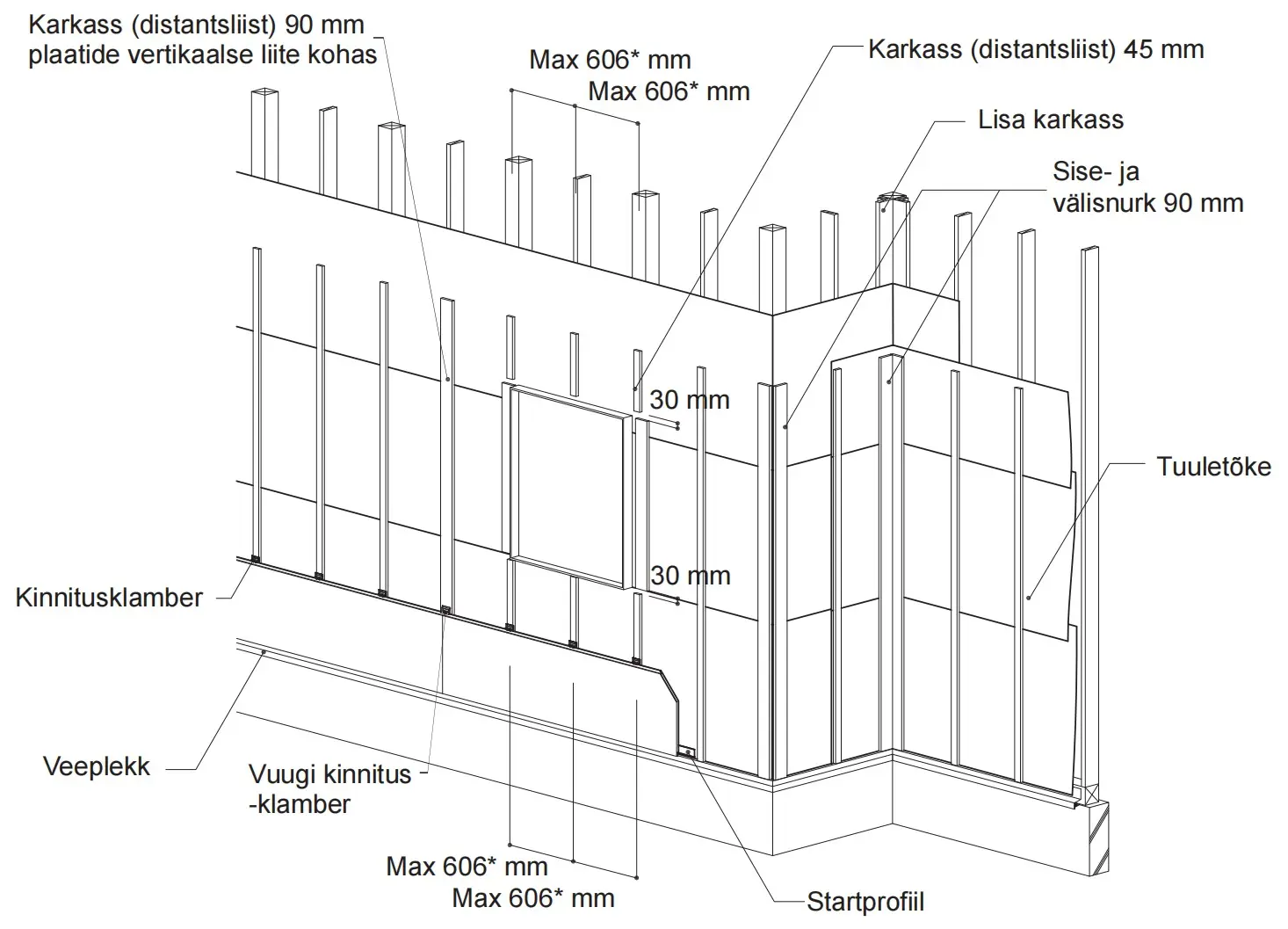

1820 4TG
Paigaldusjuhend puitkarkassil
  • Plaadid horisontaalselt
  • Puitkarkass / distantsliistud vertikaalselt

Vaata paigaldusjuhendit veebilehel

1820/3030 paigaldusjuhend pdf fail

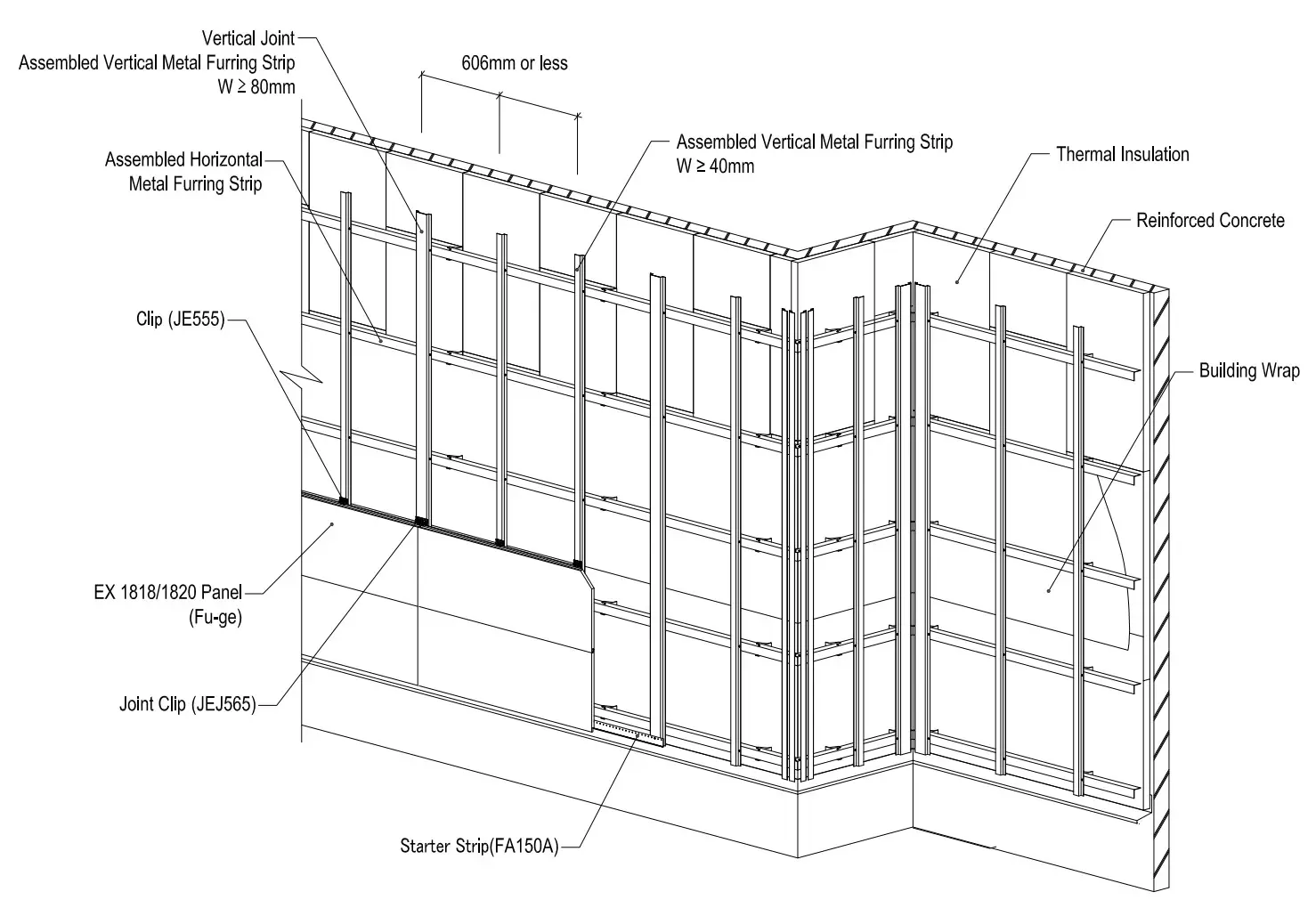

1820 4TG
Paigaldusjuhend met. karkassil
  • Plaadid horisontaalselt
  • Metallkarkass vertikaalselt

Vaata paigaldusjuhendit veebilehel

1820 metal framework pdf eng


3030 2TG süsteemi ülevaade


 3030 2TG horis.

  • Horisontaalsed plaadi-liited on nähtamatud või vähemärgatavad.
  • Plaatide vahel on siged vertikaalsed vuugid.

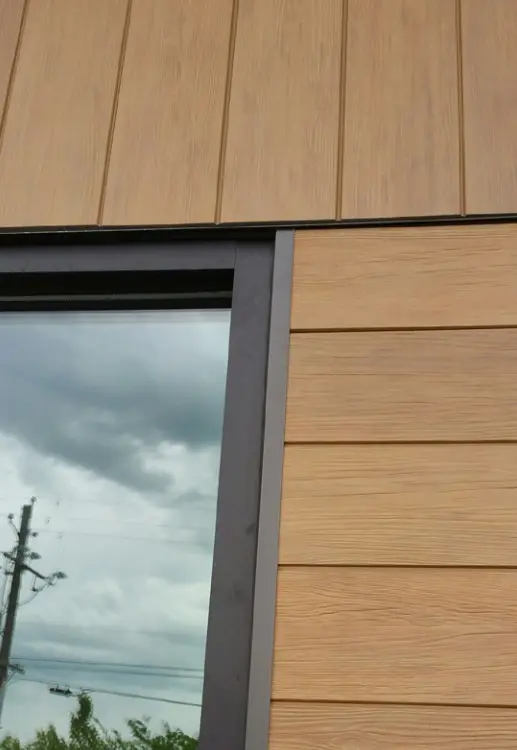

Horisontaalne vuuk

  • Vertikaalsete ja horisontaalsete plaatide kombineeriminevaheline vuuk on teostatud veeplekiga.
  • Plaatide vaheline vuuk on teostatud veeplekiga.

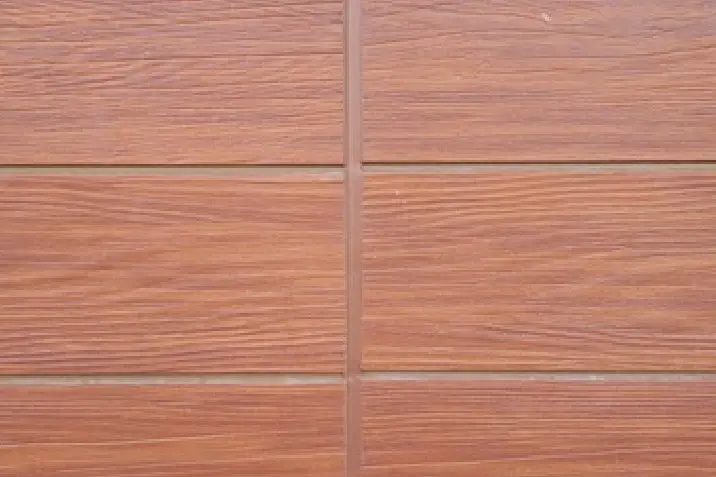

 Vertikaalsed vuugid

Vertikaalsed hermeetikuga täidetud vuugid on ühel joonel

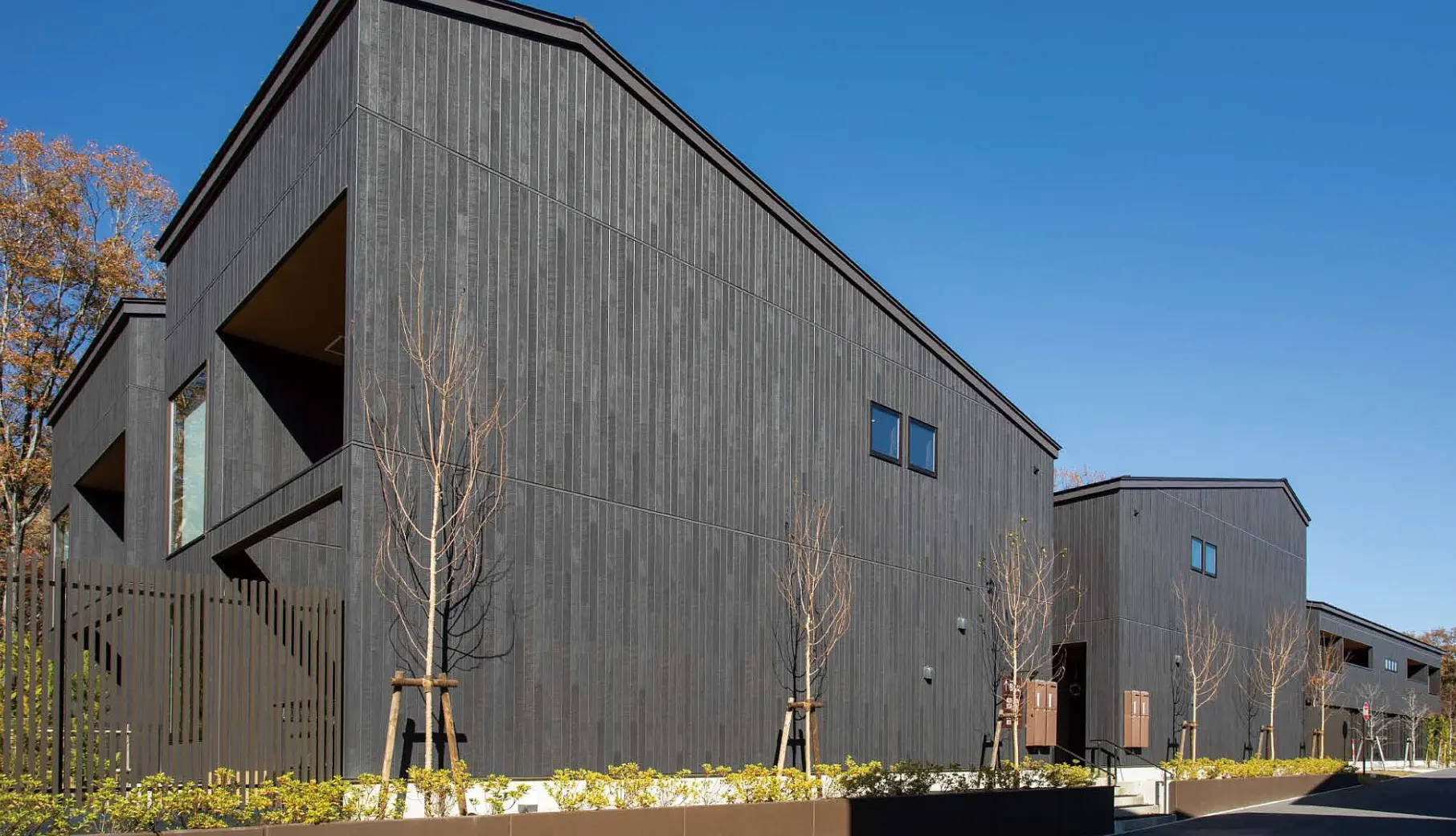

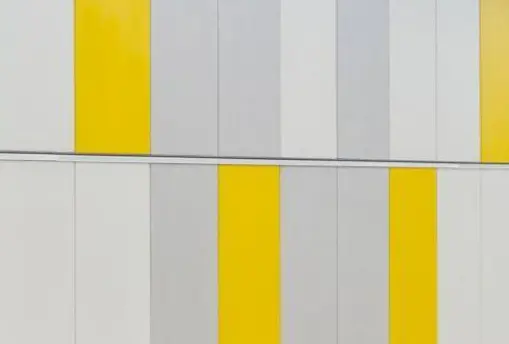

 3030 2TG vert.

  • Vertikaalsed plaadi-liited on nähtamatud või vähemärgatavad.
  • Plaatide vahel on siged horisontaalsed vuugid.
  • Vuuk on teostatud veeplekiga

3030 2TG horis./vert.

  • 2TG - 2 plaadi pikemat külge on sulunditega
    • Nichia fassaadiplaatide pikkade külgede vahele ei jää avatud vuuke.
  • Plaadi kasulikud mõõdud: 3030 x 455 mm
  •  Horisontaalne ja vertikaalne paigalduse suund
3030 2TG
Vertikaalsed vuugid
  • Vertikaalsed vuugid lühemata sulunditeta külgede vahel
  • Vuugid saab vormistada vuugiprofiili ja hermeetikuga
3030 2TG.
Horisontaalsed vuugid
  • Horisontaalsed vuugid lühemate sulunditeta külgelde vahel
  • Vuugid teostatakse tavaliselt veepleki kasutamisl

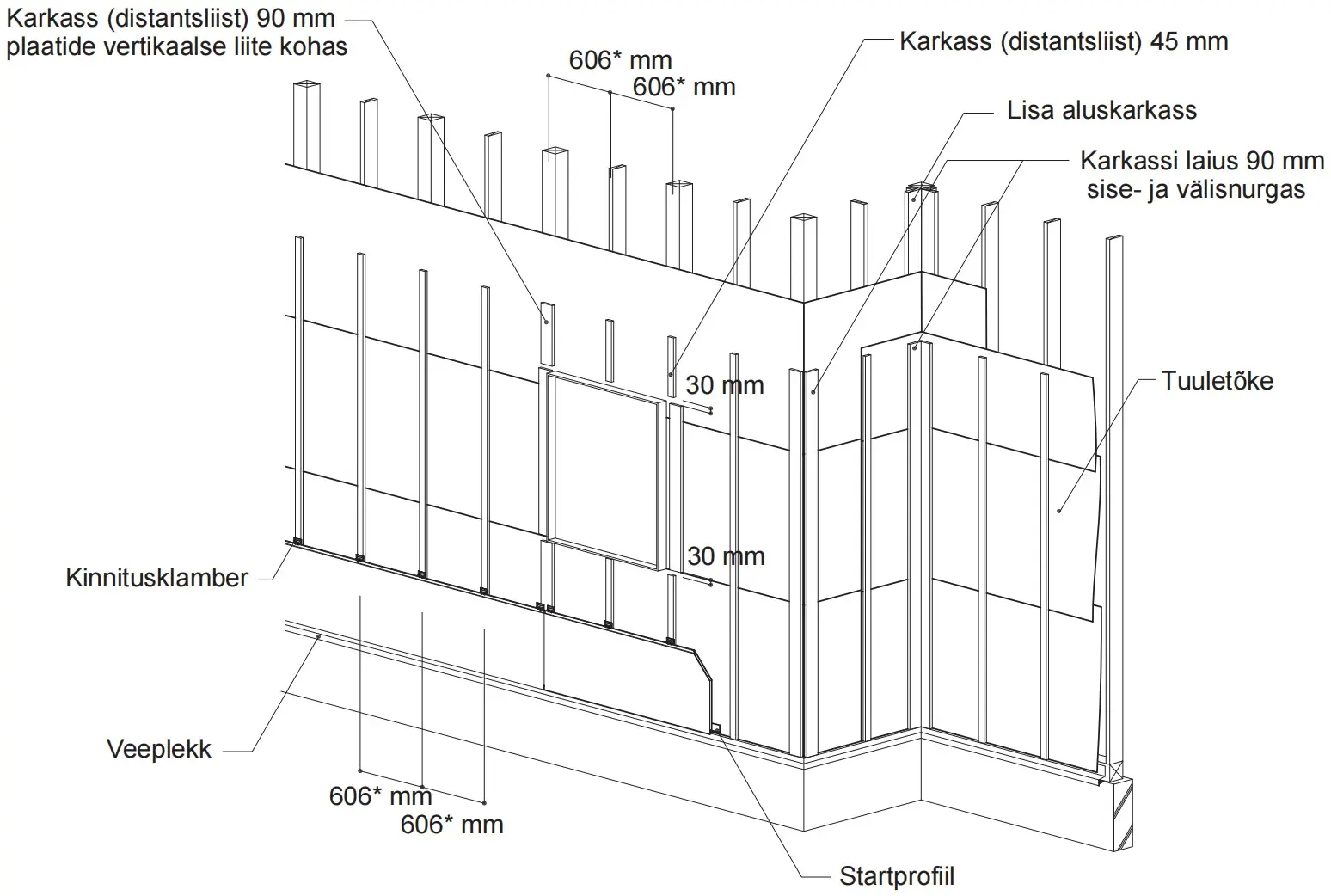

3030 2TG horis.
Paigaldusjuhend
  • Plaadid horisontaalselt
  • Karkass / distantsliistud vertikaalselt

Vaata paigaldusjuhendit veebilehel

1820/3030 paigaldusjuhend pdf fail 3030 paigaldusjuhend pdf fail

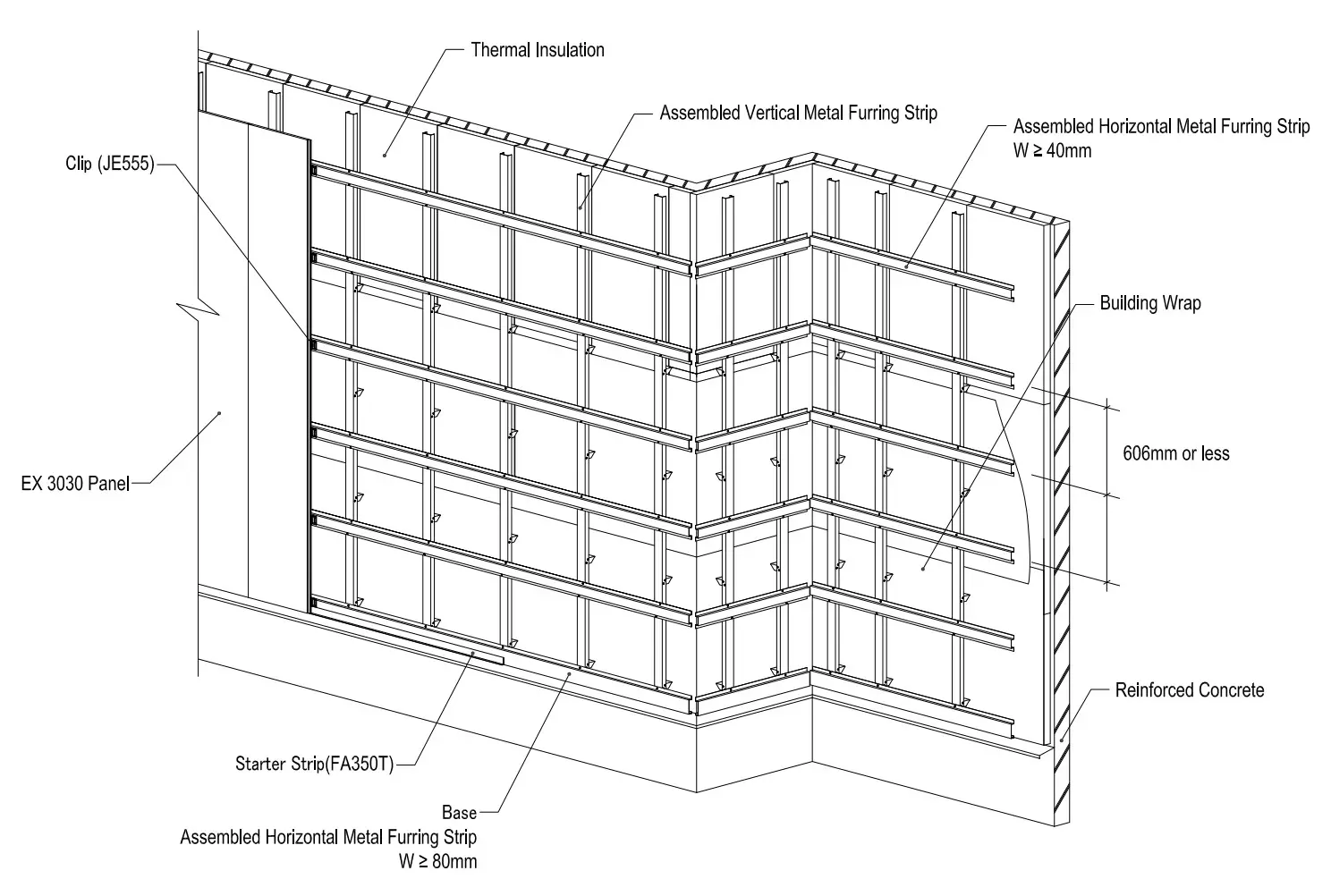

3030 2TG vert.
Paigaldusjuhend
  • Plaadid vertikaalselt
  • Karkass horisontaalselt

Vaata paigaldusjuhendit veebilehel

3030 plaat vertikaalselt, metall karkass pdf fail
