3030 2TG vert.

paigaldusjuhised
plaat vertikaalselt
  • 2 sulundiga 3030 x 455 mm Nichiha tsementkiudplaatide üldised paigaldusjuhised
  • Metallkarkassi külge plaatide vertikaalne kinnitamine.

3030 vertikaalne paigaldusjuhend pdf

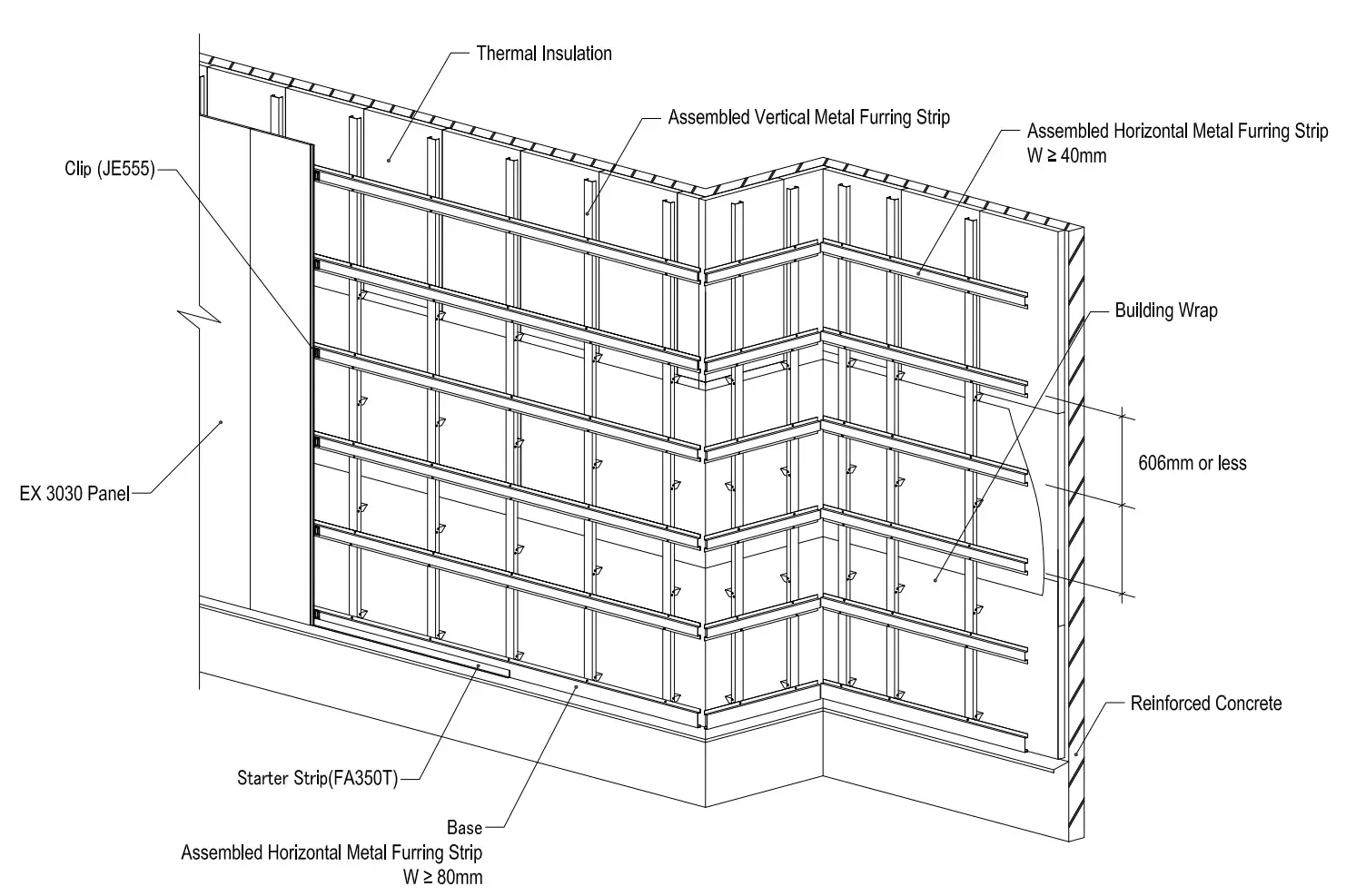

Karkass

Vertikaalselt paigaldatavad fassaadiplaatide korral:

  • Horisontaalne metallist karkass
  • 606 mm on kinnitusklambrite max. vahekaugus (karkassi samm).
  • 40 mm on metallist profiilide min. laius.
  • 80 mm on profiili min laius Stardiprofiili kinnitamiskohas ja kohtades, kus kasutatakse läbi plaadi kruviga plaadi kinnitust.

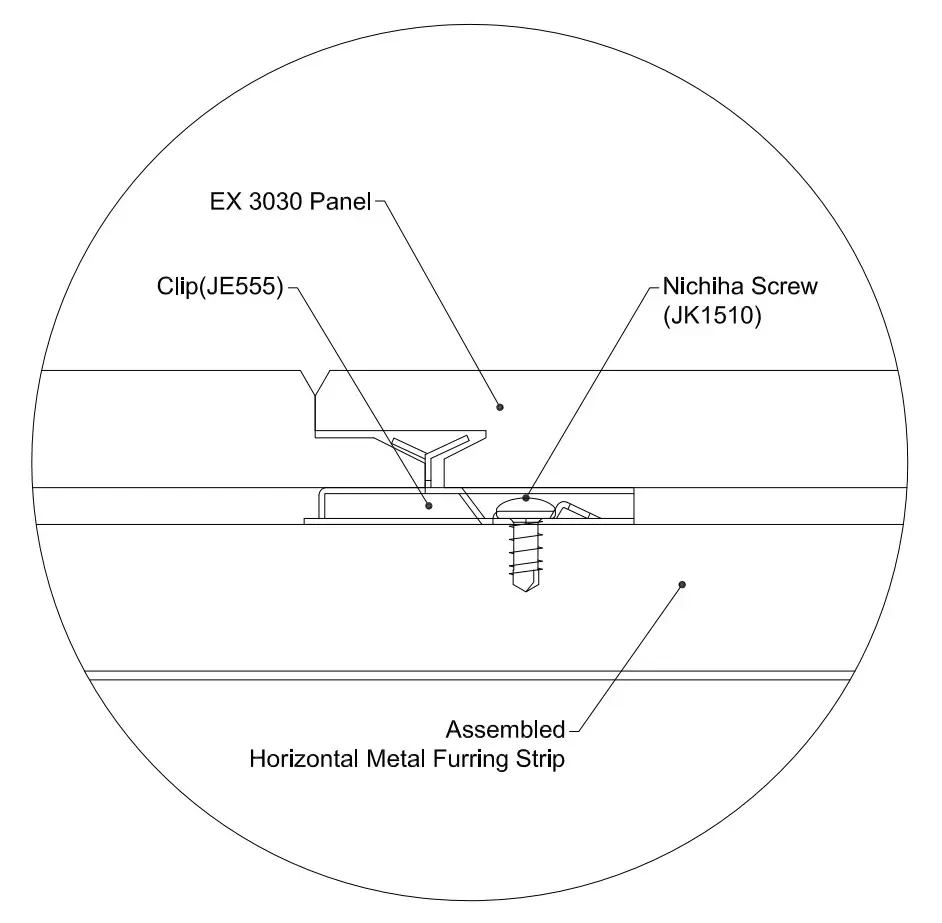

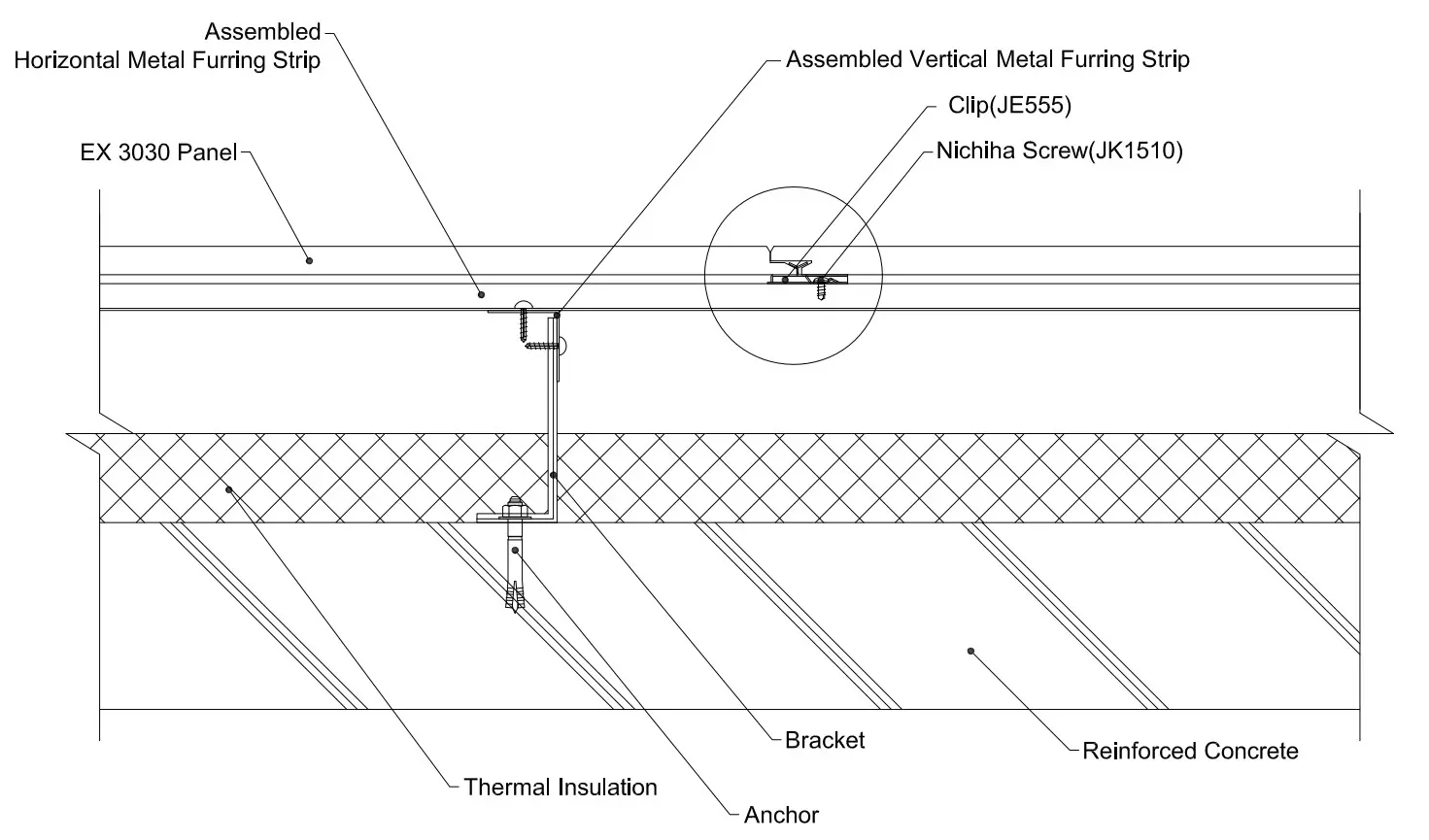

Kinnitusklamber

ehk peiteklambrid

Sulunditega külgedel kasutatakse plaatide kinnitamiseks karkassi külge kinnitus ehk peiteklambreid.

Kinnitusklamber:

    • JE555
    • Paigaldatakse plaatide sulunditesse.
    • 606 mm on max. karkassi/klambrite samm (keskpunktide vahekaugus).
    • Kinnitamine metallikruvi või naelaga

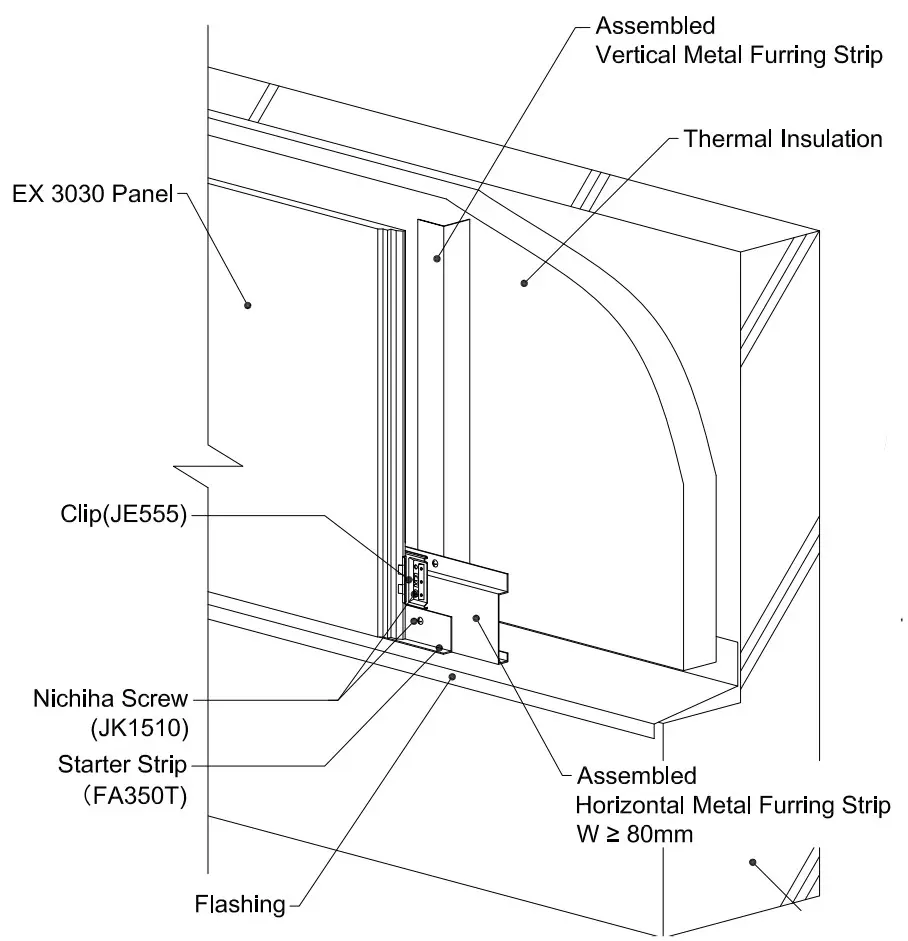

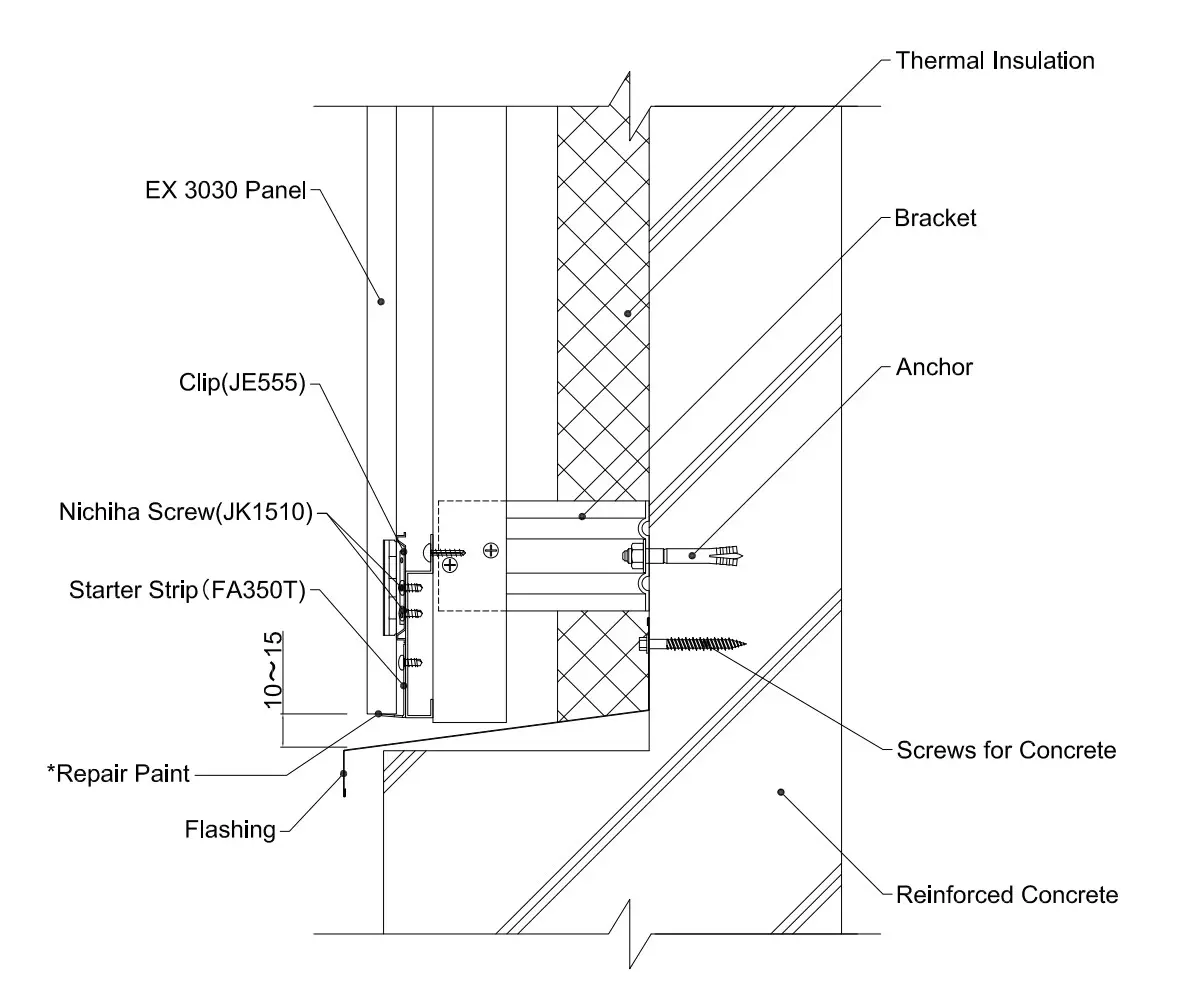

Stardiprofiil

plaatide esimese rea paigaldamiseks

  • 80 mm on profiili min laius Stardiprofiili kinnitamiskohas.
  • 10 mm on min. vahe veepleki ja fassaadiplaadi alumise serva vahel.

Detailid

Stardiprofiili paigaldusel:

  • FA350T
  • Kinnitusklamber:
    • JE555

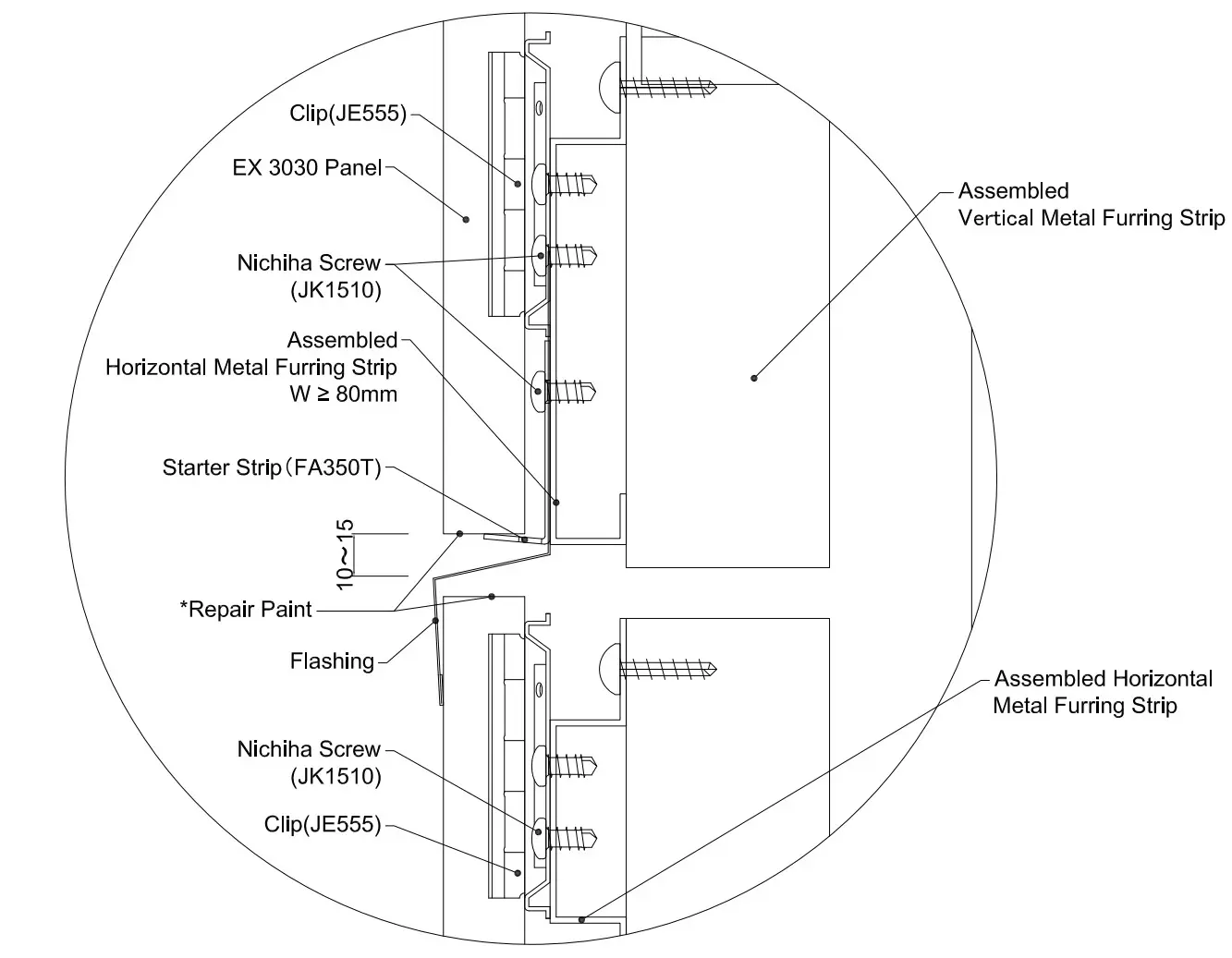

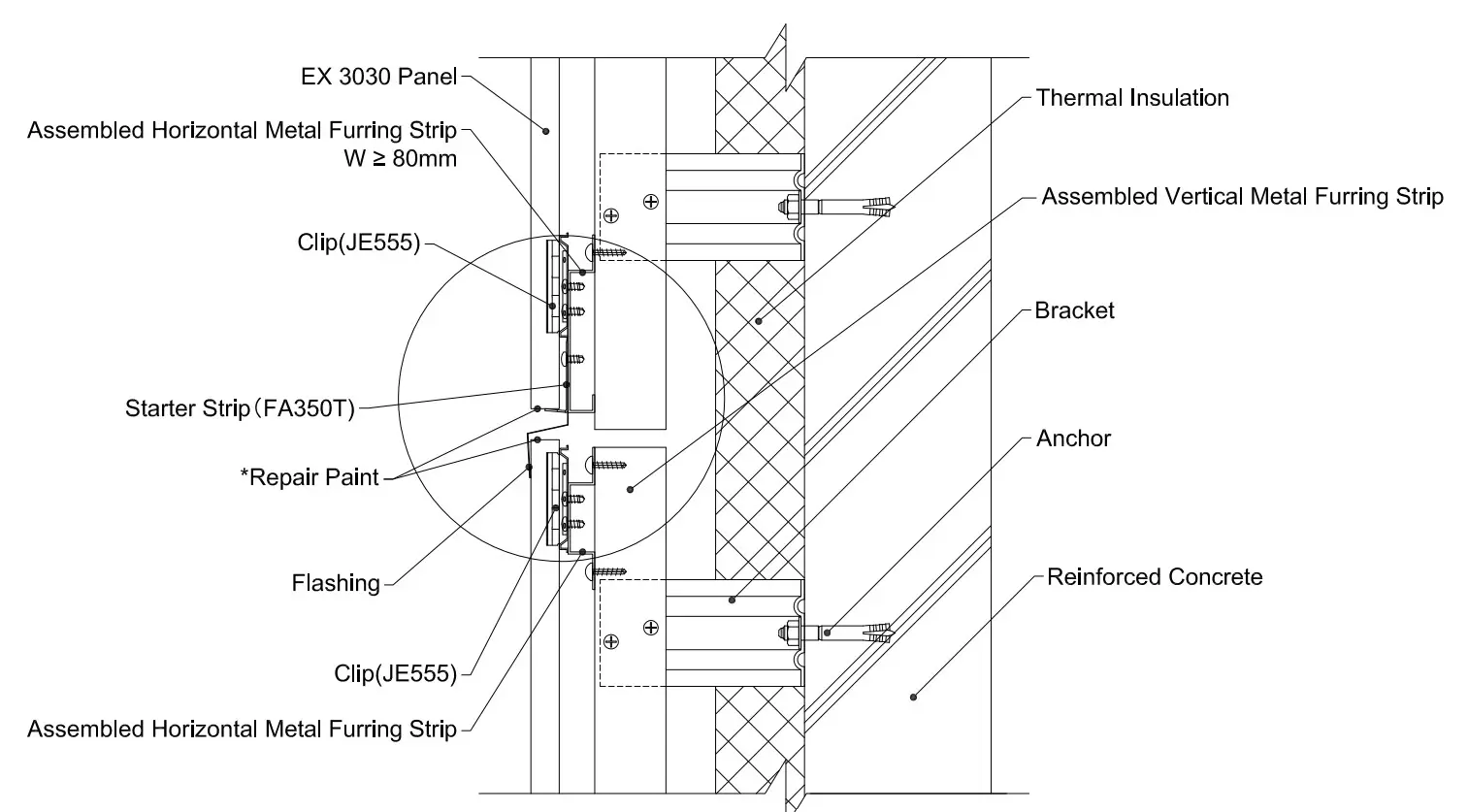

Horisontaalne vuuk

plaatide sulundita külgede vahel

tehakse tavaliselt iga korruse põrandapinnaga samale kõrgusele fassadil.

  • 10 mm on min. horisontaalse vuugi laius.
  • kasutada veeplekki

plaatide vuugis üles poole paigaldamiseks

  • 80 mm on profiili min laius Stardiprofiili kinnitamiskohas.

Detailid

  • Stardiprofiili paigaldusel:
    • FA350T
  • Kinnitusklamber:
    • JE555

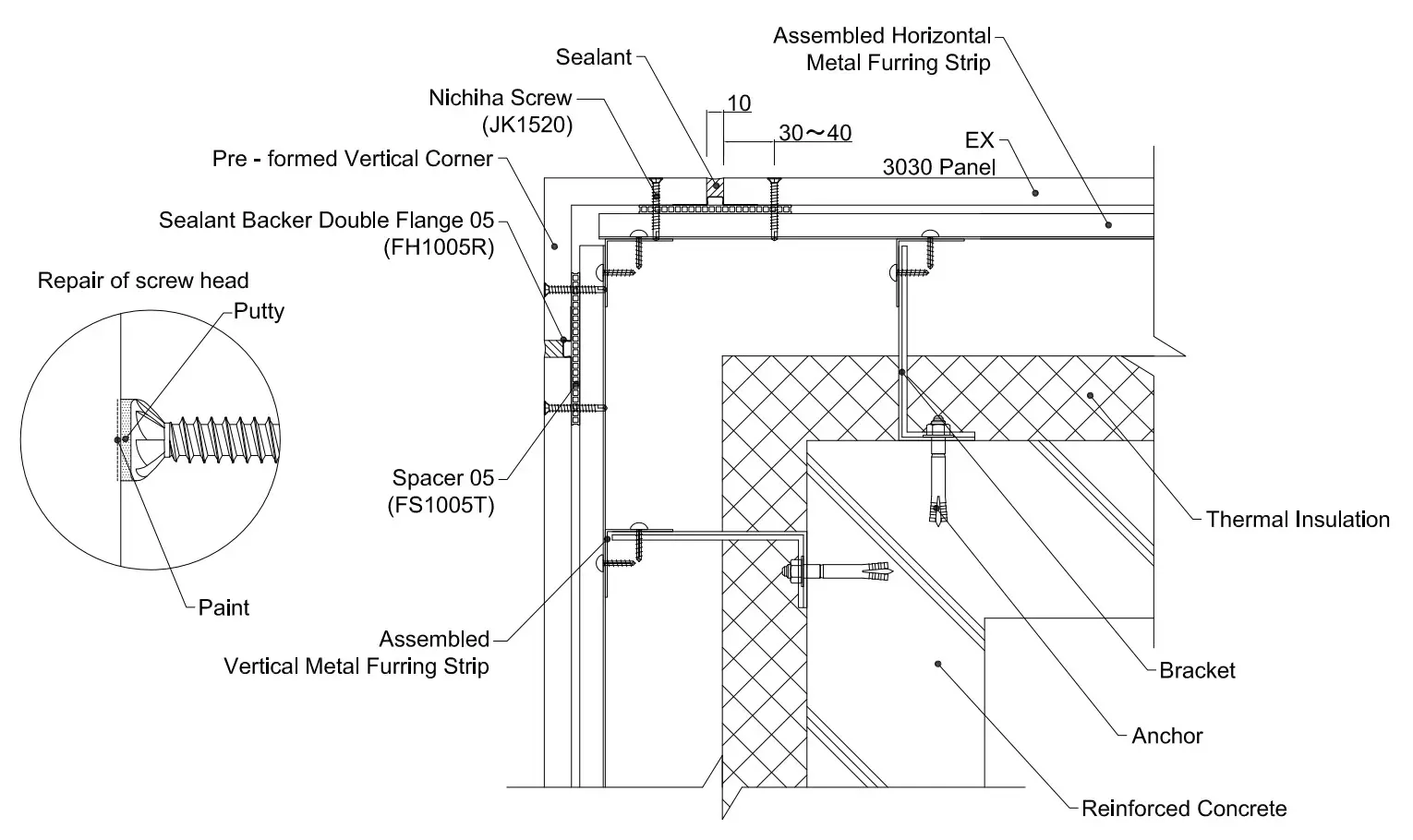

Välisnurk

Valmis vertikaalne välisnurga element

Hermeetikuga liide fassaadiplaatide ja valmis välisnurga elemendi vahel.

Vertikaalne välisnurga element kinnitatakse kruvidega läbi välisnurga elemendi.

  • Distantsliist (5mm)
    • EF1005T
  • Nurga- ja servaprofiil (5mm):
    • FH1005R

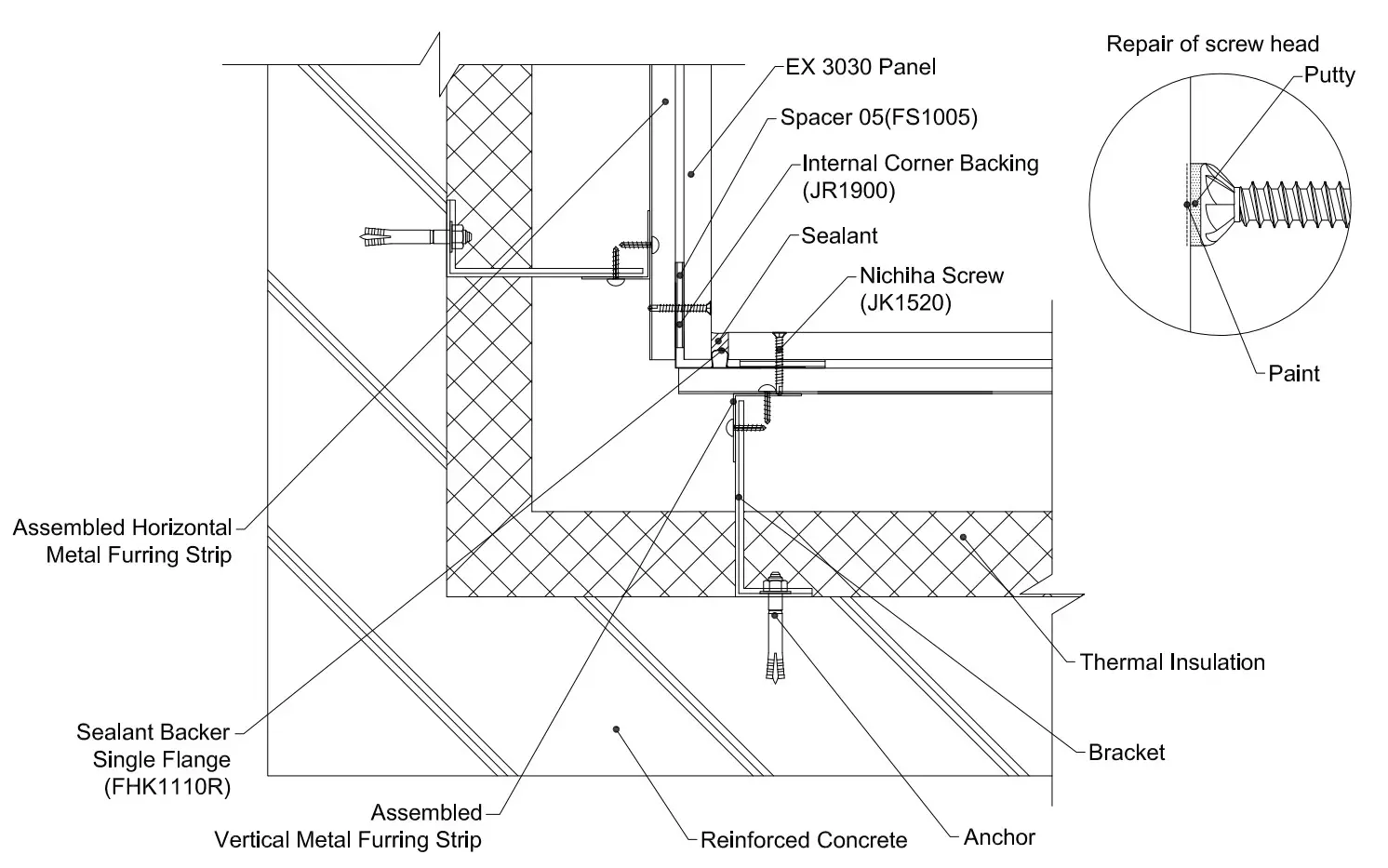

Sisenurk

Sisenurk hermeetikuga

Hermeetikuga liide fassaadiplaatide vahel.

Sisenurgas kinnitatakse läbi plaadid kruvidega.

  • Nurga- ja servaprofiil  (10mm)
    • FHK1110R
  • Distantslsist (5mm)
    • EF1005
  • Sisenurga alusprofiil
    • JR1900

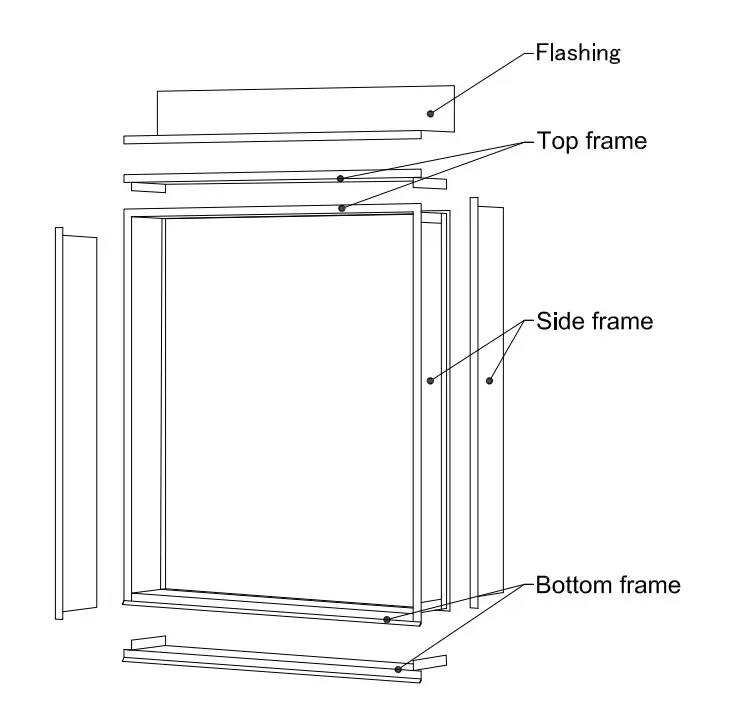

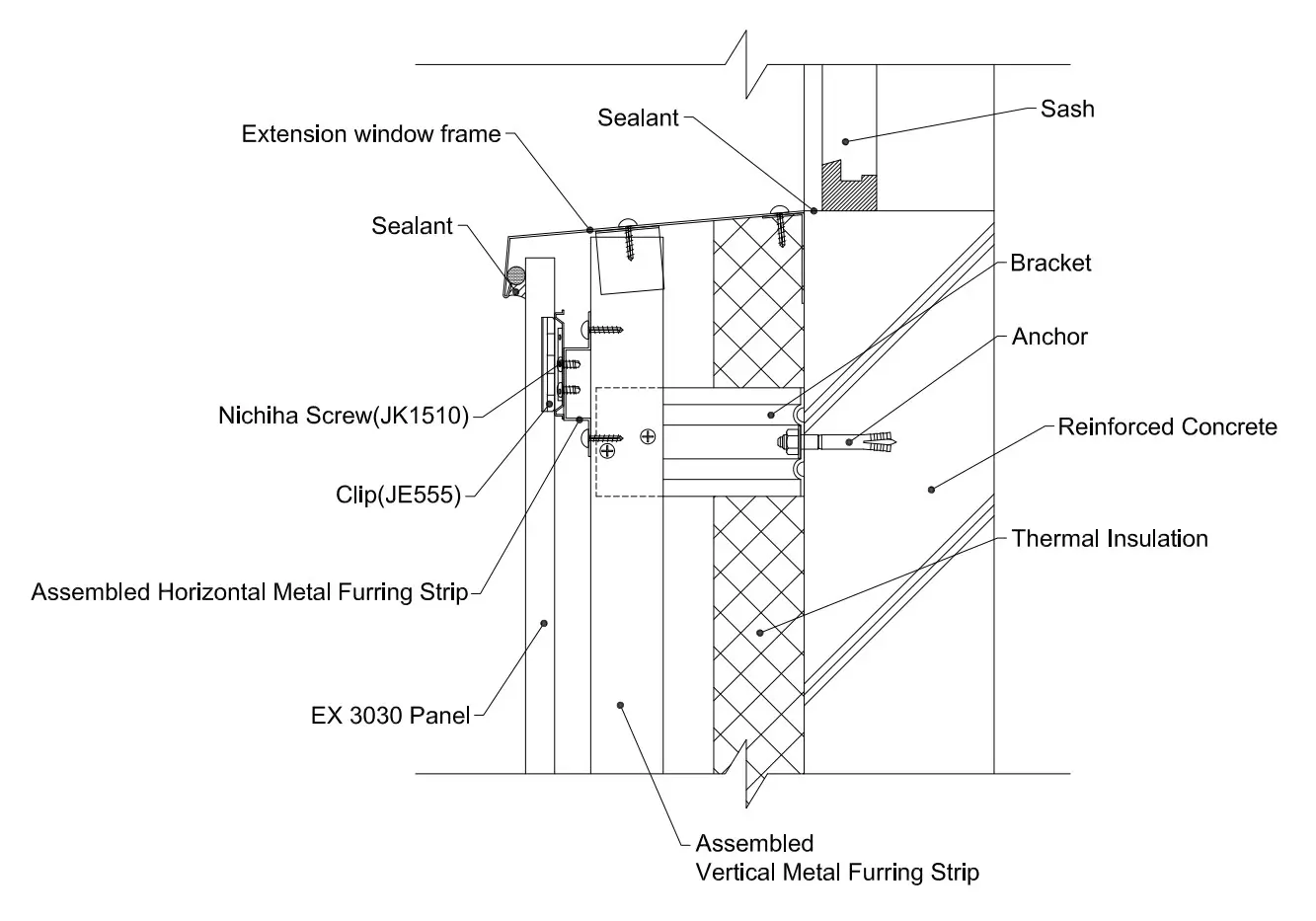

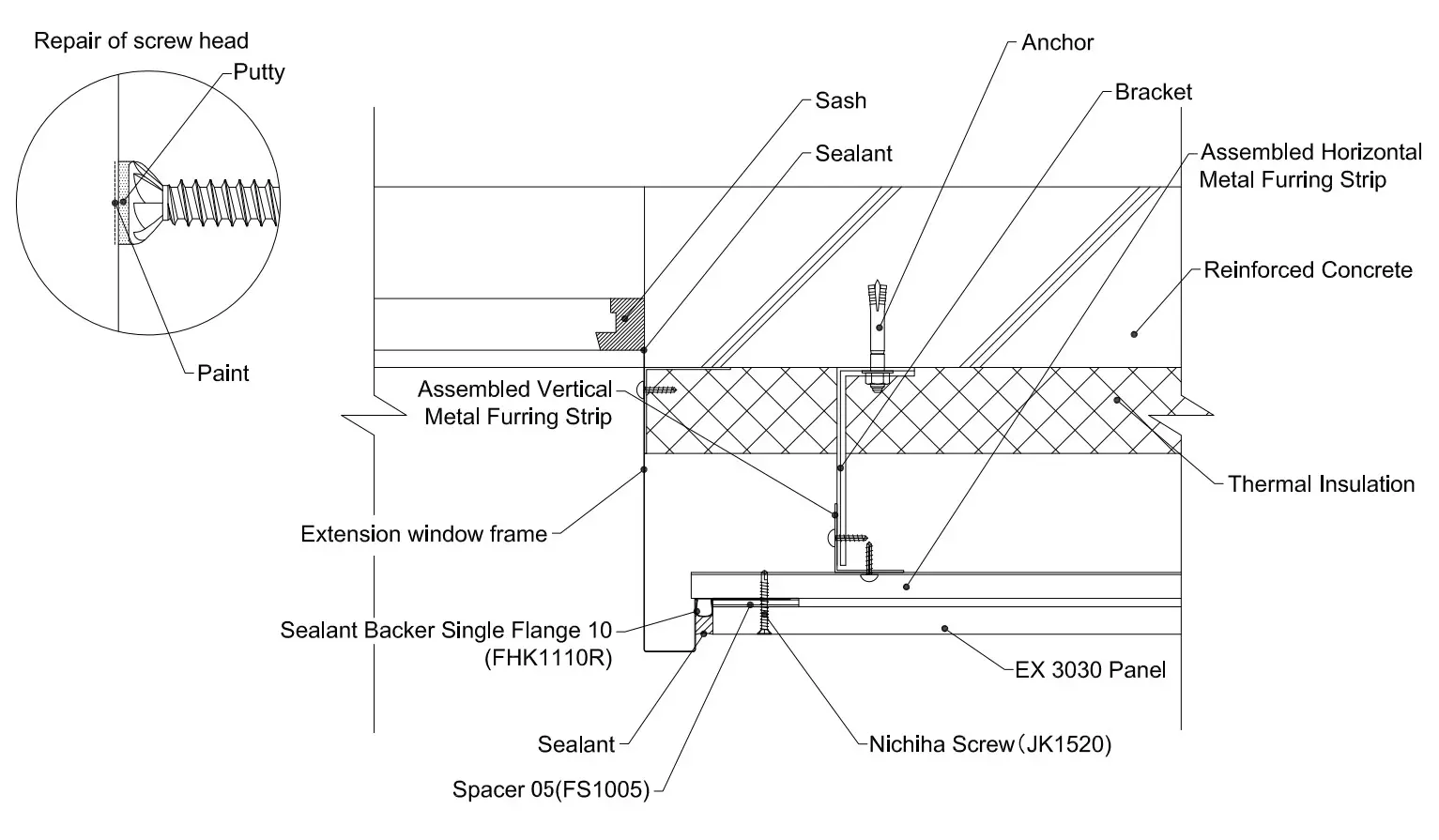

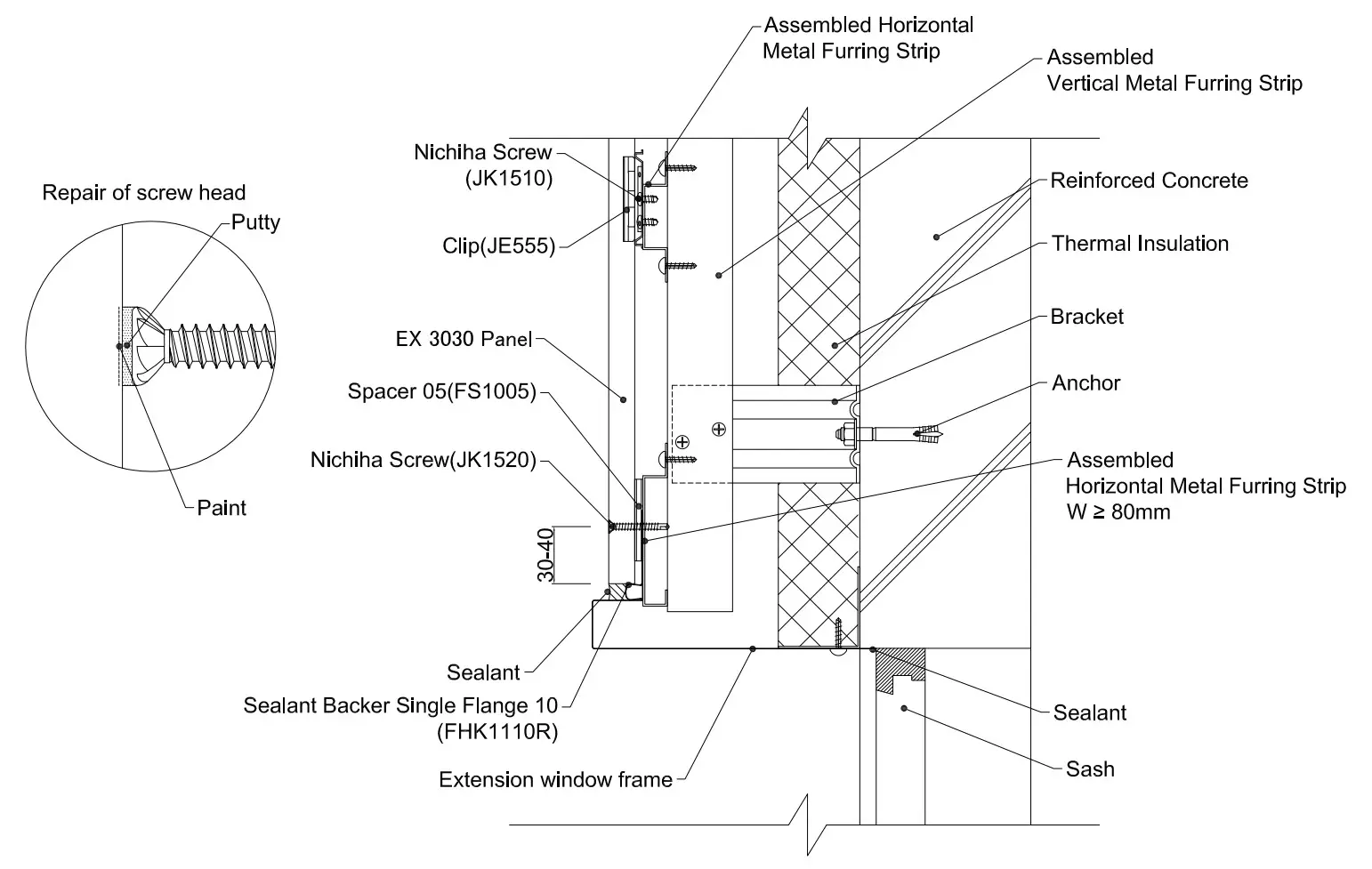

Avad

Ava paled

80 mm on karkassi min. laius ava ülemisel serval.

Detailid

  • Distantsliist (5mm)
    • EF1005
  • Nurga- ja servaprofiil (10mm)
    • FHK1110R

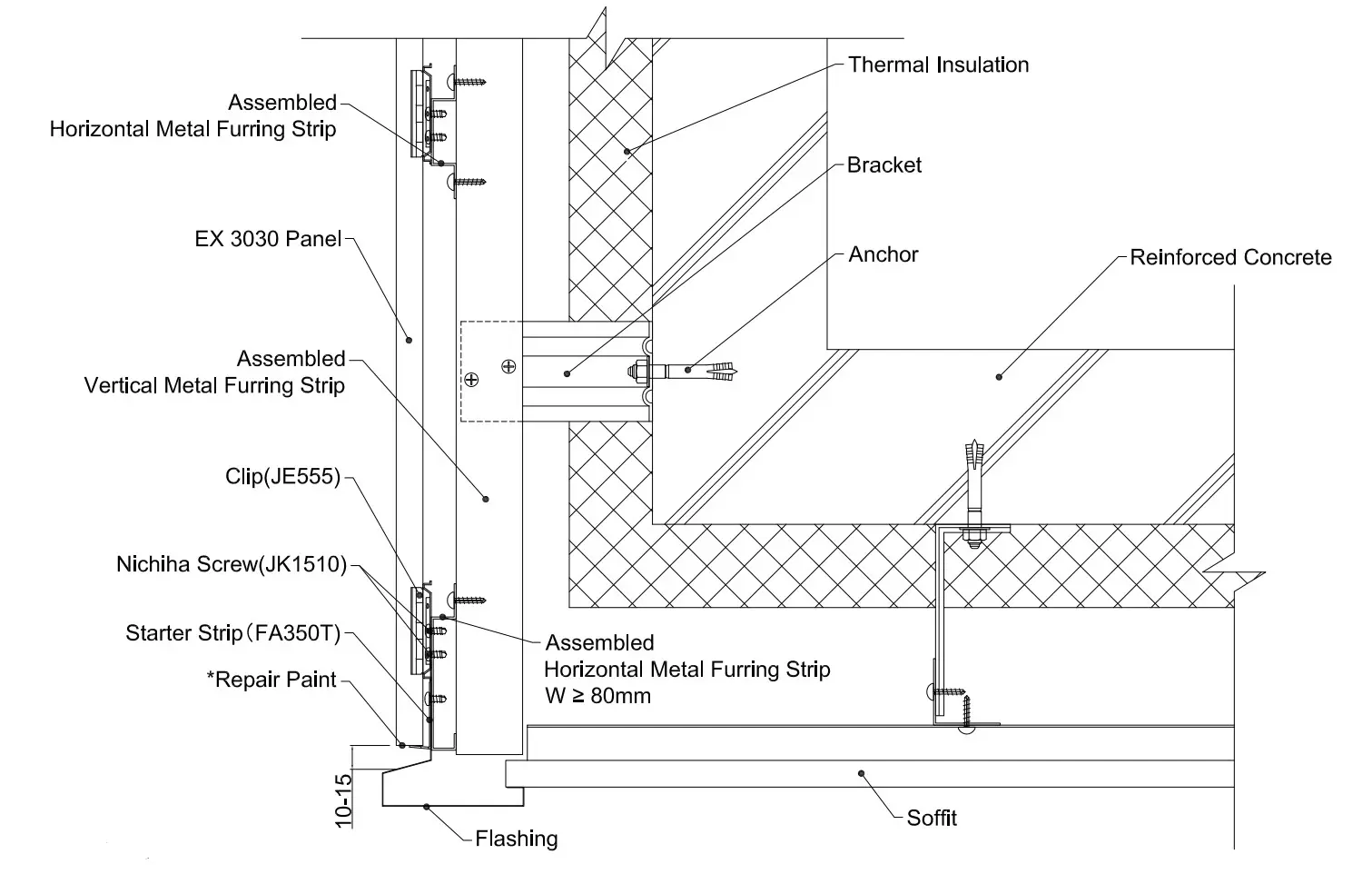

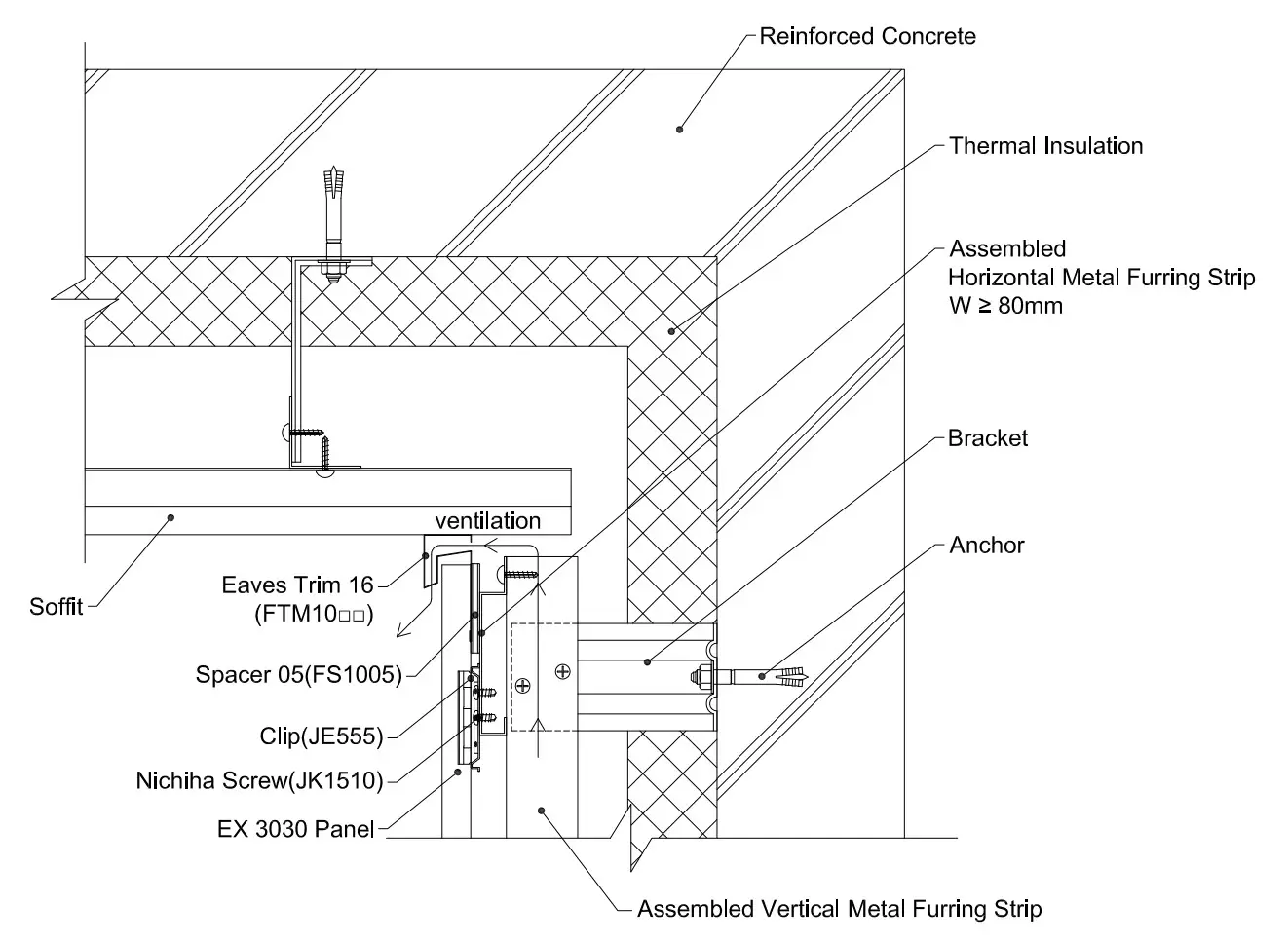

Eend

Alumine äär

80 mm on karkassi min. laius stardiproofiili paigaldamise kohas

Detailid

  • Distantsliist (5mm)
    • EF1005
  • Stardiprofiil
    • FA350T
  • Kruvi
    • JK1520
    • JK1510

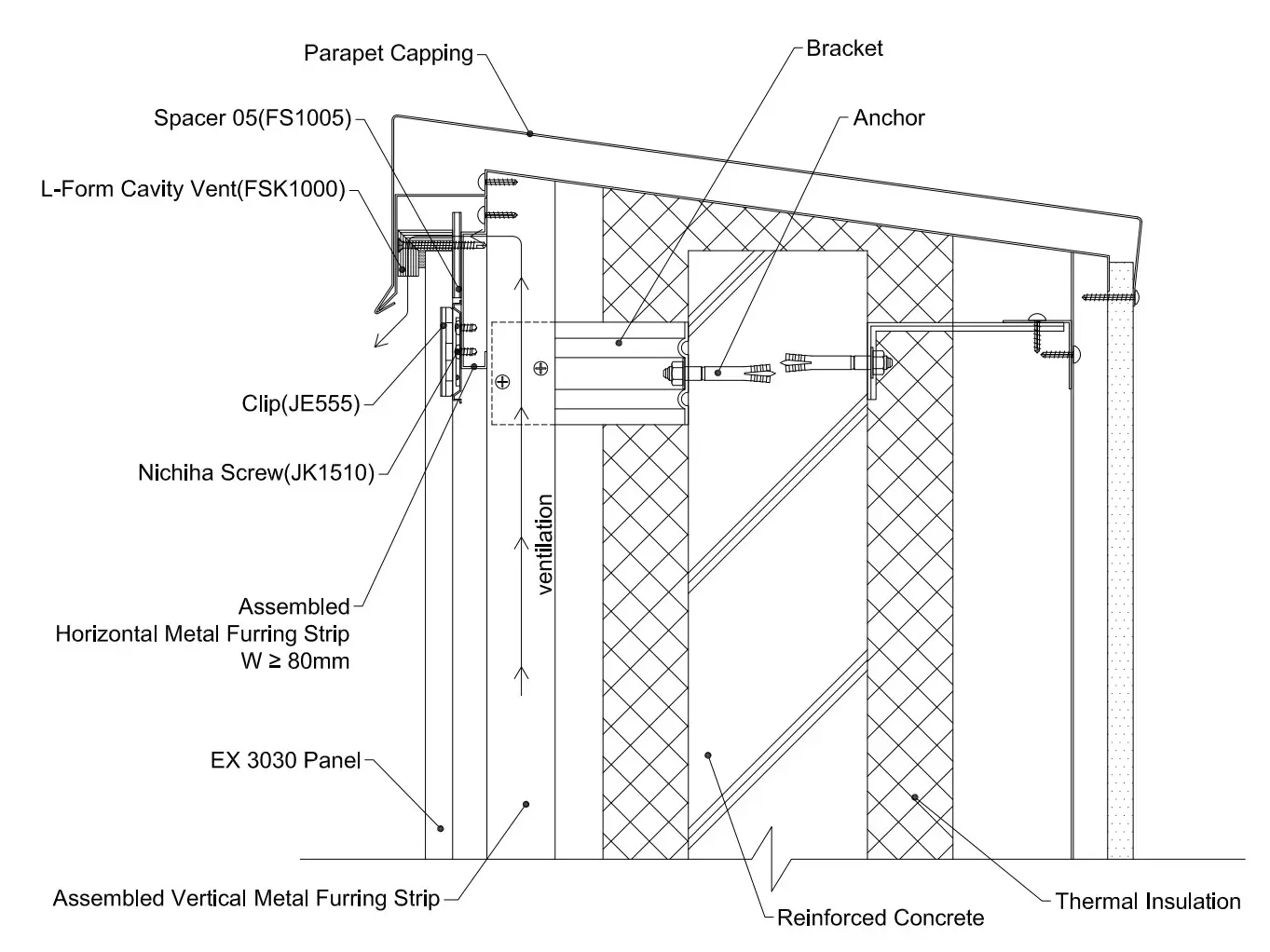

Parapett

Ava paled

80 mm on kõige ülemise profiili min laius

Detailid

  • Distantsliist (5mm)
    • EF1005
