1820 4TG / 3030 2TG

paigaldusjuhised
plaat horisontaalselt
  • 4 sulundiga 1820 x 455 mm Nichiha tsementkiudplaatide üldised paigaldusjuhised
  • 2 sulundiga 3030 x 455 mm Nichiha tsementkiudplaatide üldised paigaldusjuhised
  • Puitkarkassi ja distantsliistu külge plaatide horisontaalne kinnitamine.

1820 ja 3030 horisontaalselt paigaldusjuhend pdf 3030 horisontaalselt paigaldusjuhend pdf


Plaatide kinnitamine

Üldine:

  • Kinnitusklambrid tuleb suruda korralikult Nichiha paneeli sulundile ja fikseerida:
    • Nichiha kruvidega (roostevabast terasest kruvid Ø 4,1 mm x 35 mm) või
    • Nichiha naeltega (roostevabast terasest naelad Ø 2,3 mm x 38 mm).
      • Naelte paigaldamisel puurida sellel sobiv auk eelnevalt plaadi sisse.
  • Lõigatud fassaadiplaatide lõigatud servad tuleb katta sobiva krundiga

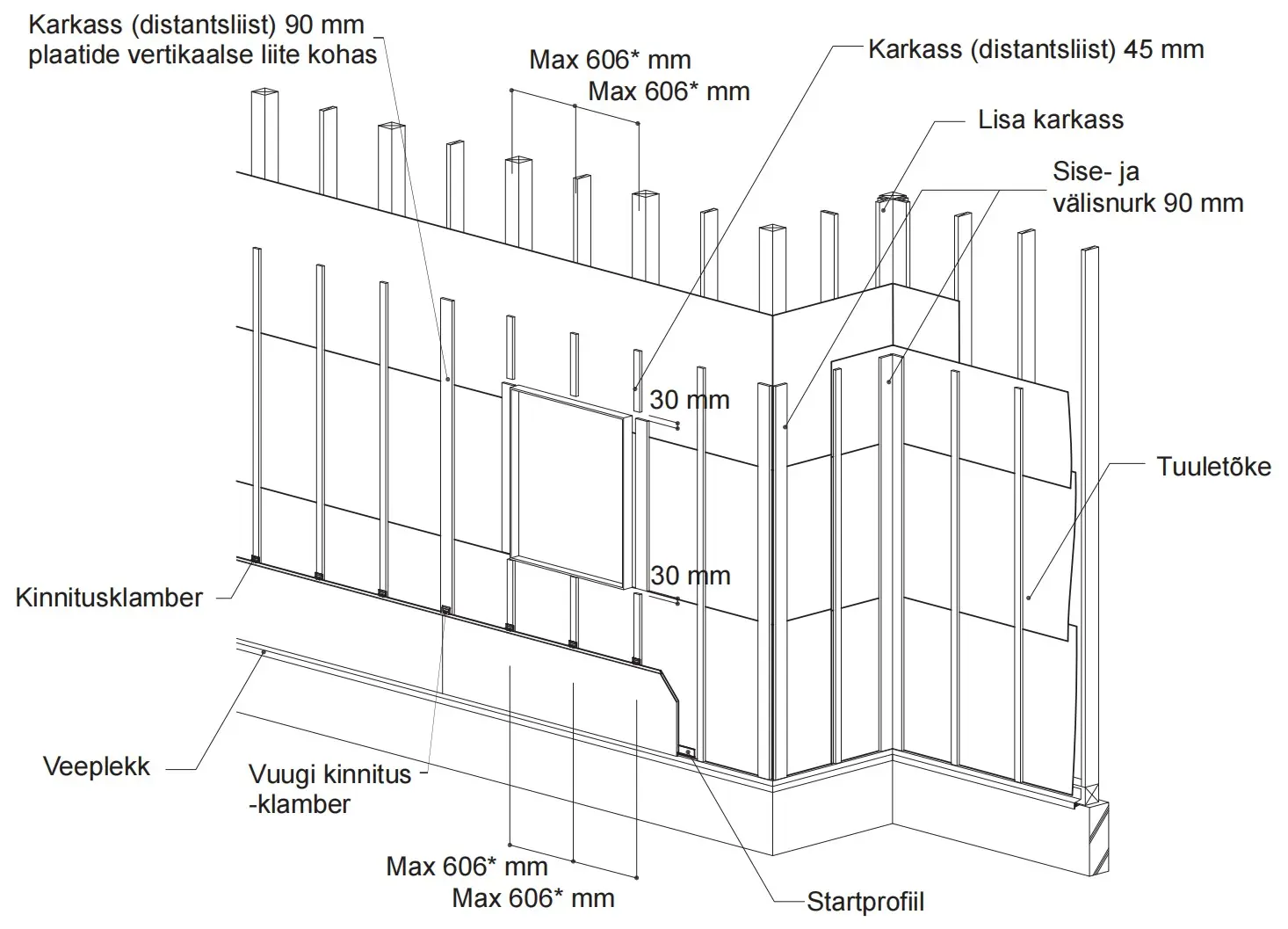

Karkass

Vertikaalne pudust karkass:

  • 1820 või 3030 Nichiha plaadid horisontaalselt.
  • Vertikaalne puidust distantsliist karkassil või näiteks konsoolide külge kinnitatud puidus karkass:
    • soovitatavalt vähemalt 16 mm paksusne kuivast puidust distantsliist kui see kinnitatakse karkassile.
    • Karkass peab olema võimalikult tasapinnaline.  Tasapinnalisuse nihke tolerants < 3 mm;
    • Lokaalsed ebatasasused peavad olema alla 2 mm (kruvipea, ühendus jt).

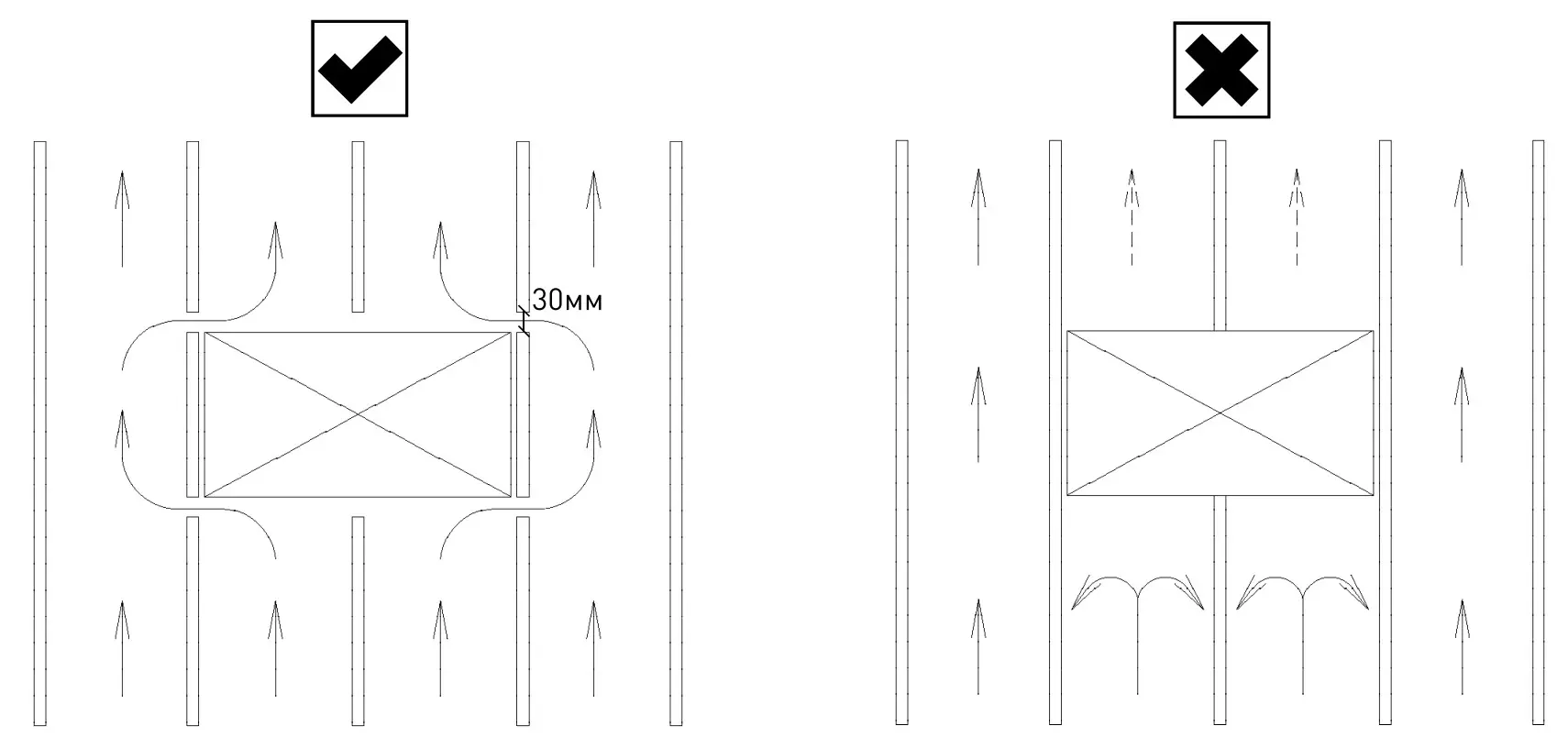

    • Vajalik on 30 mm vahe avade vertikaalse ja horisontaalse distantsliistu vahele, et tagada õhu liikumine tuuldumisvahes.
  • 606 mm on kinnitusklambrite max. vahekaugus (karkassi samm).
  • 45 mm on karkassimaterjali min. laius.
  • 90 mm on karkassimaterjali min. laius:
    • välis- ja sisenurkadses
    • avade külgedel
    • plaatide vertikaalsete jätkude kohatade taga
    • stardiprofiili kinnitamiskohas ja kohtades, kus kasutatakse läbi plaadi kruviga plaadi kinnitust.

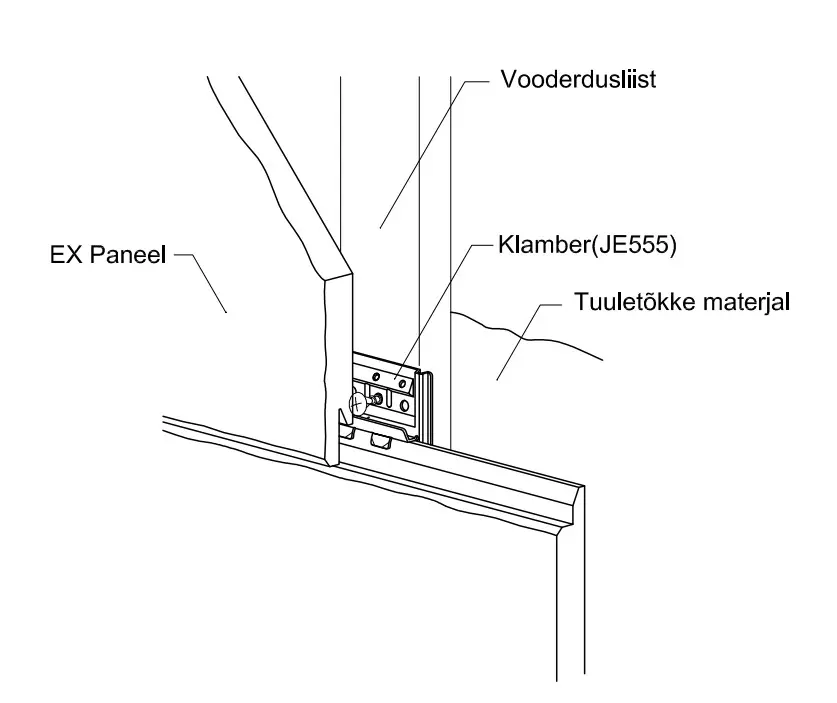

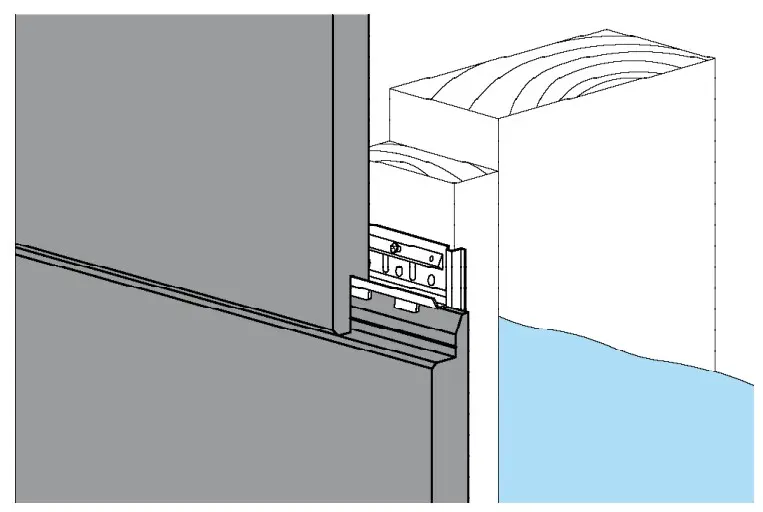

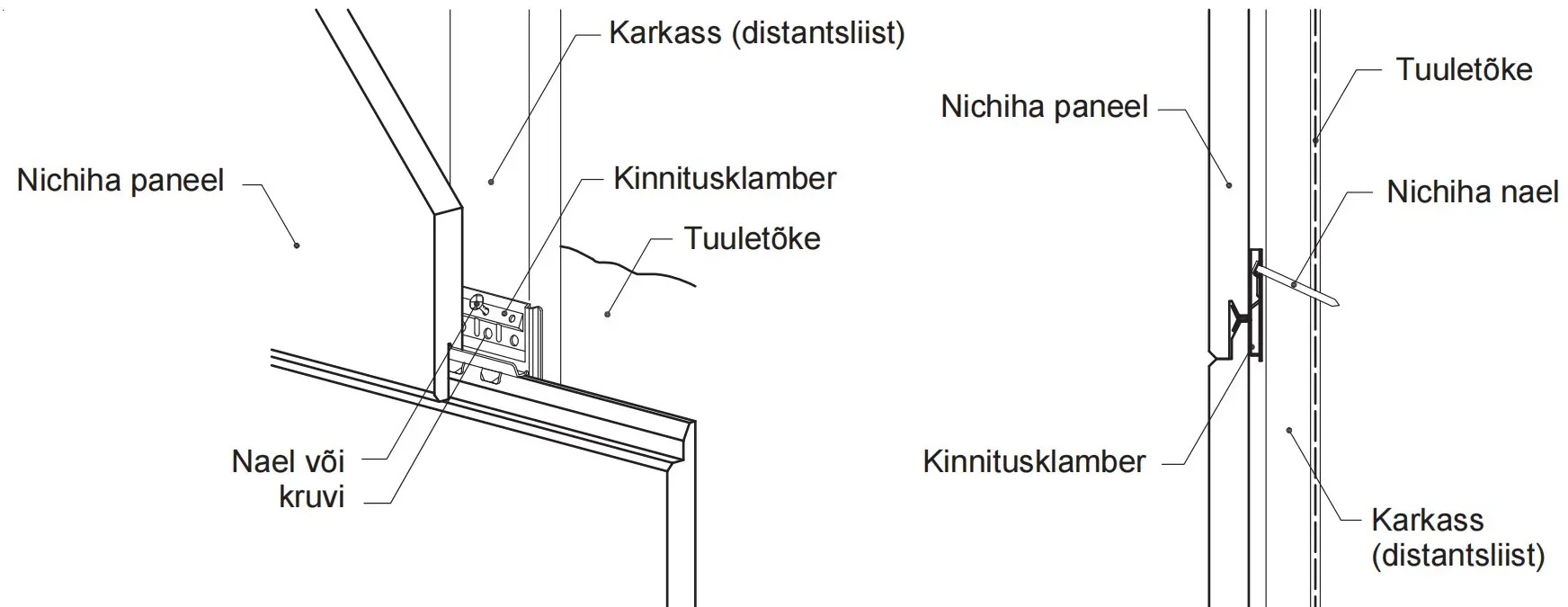

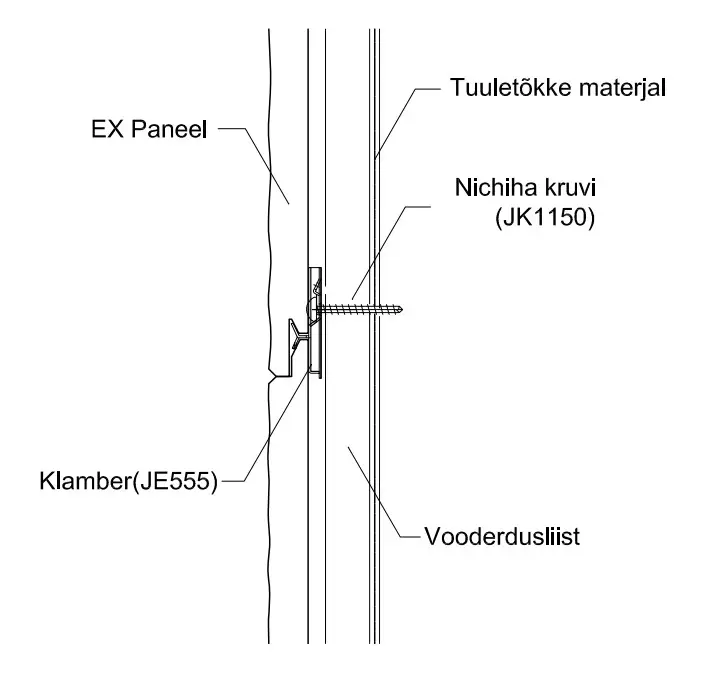

Kinnitusklamber

Plaatide kinnitamine

Sulunditega külgedel kasutatakse plaatide kinnitamiseks karkassi külge kinnitus- ehk peiteklambreid.

45 mm on karkassimaterjali min. laius kinnitusklambri kinnituskohas.

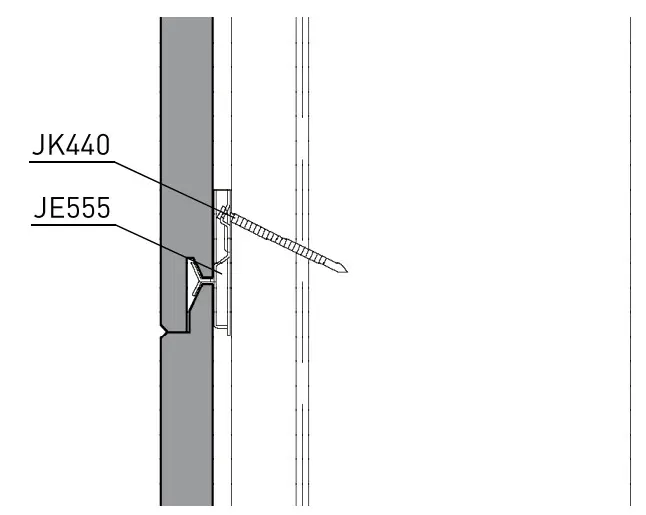

Kinnitusklamber:

    • JE555
      • Paigaldatakse plaatide sulunditesse.
      • 606 mm on max. karkassi/klambrite samm (keskpunktide vahekaugus).
      • Kinnitamine puidukruvi või naelaga

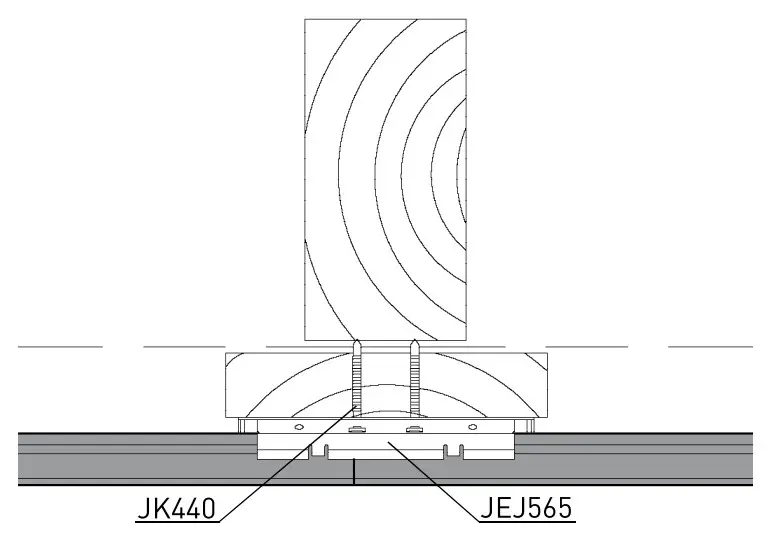

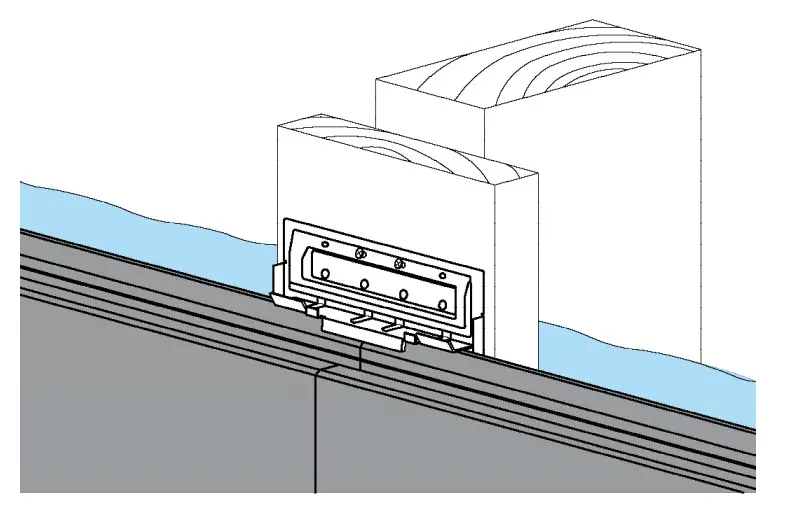

Vuugiklamber

1820 süsteemi plaatide kinnitamine plaatide vert. sulundi kohal

Vuugiklambreid kasutatakse ainult 1820 4TG plaatide kinnitamiseks plaatide vert. sulundi ülemiste liitekohtades.

90 mm on karkassimaterjali min. laius vuugiklambri kinnituskohas.

Vuugiklamber:

    • JEJ565
      • Paigaldatakse plaatide sulunditesse nii et selle vertikaalne stopper jääb plaatidevahelise vertikaalsesse sulundise. Stopper takistab plaatide nihkumist.
      • Kinnitamine kahe puidukruvi või kahe naelaga

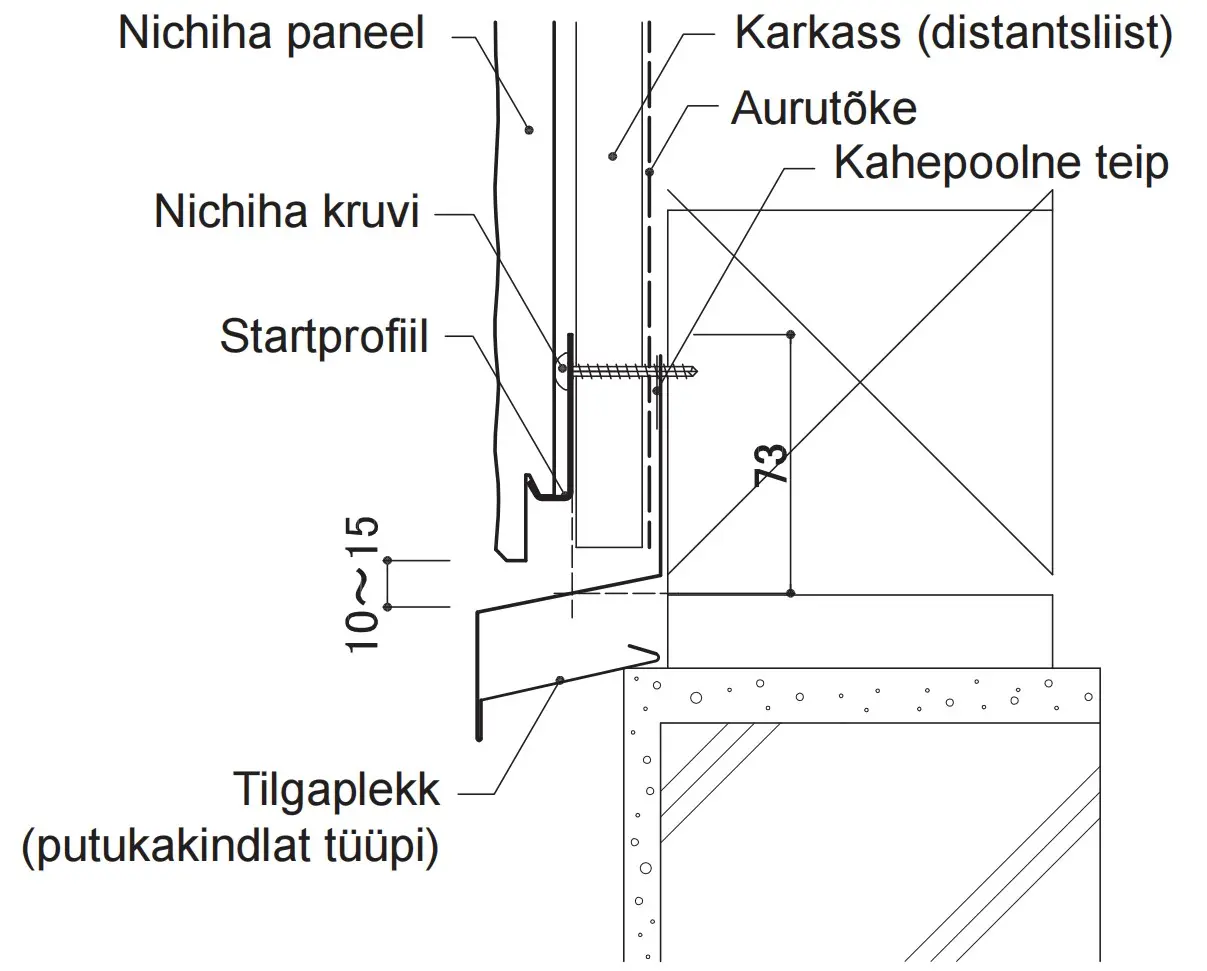

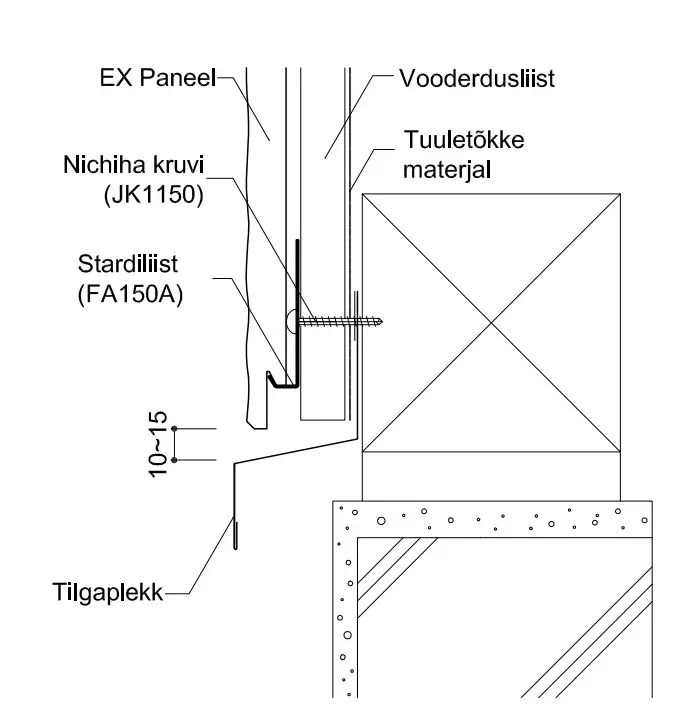

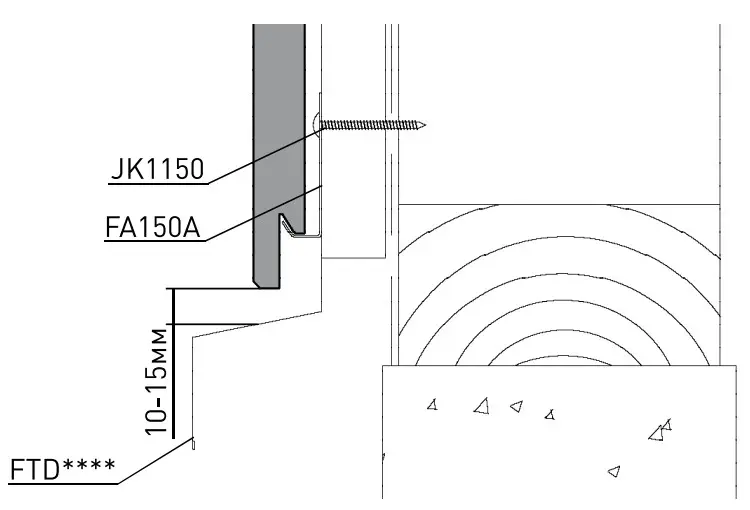

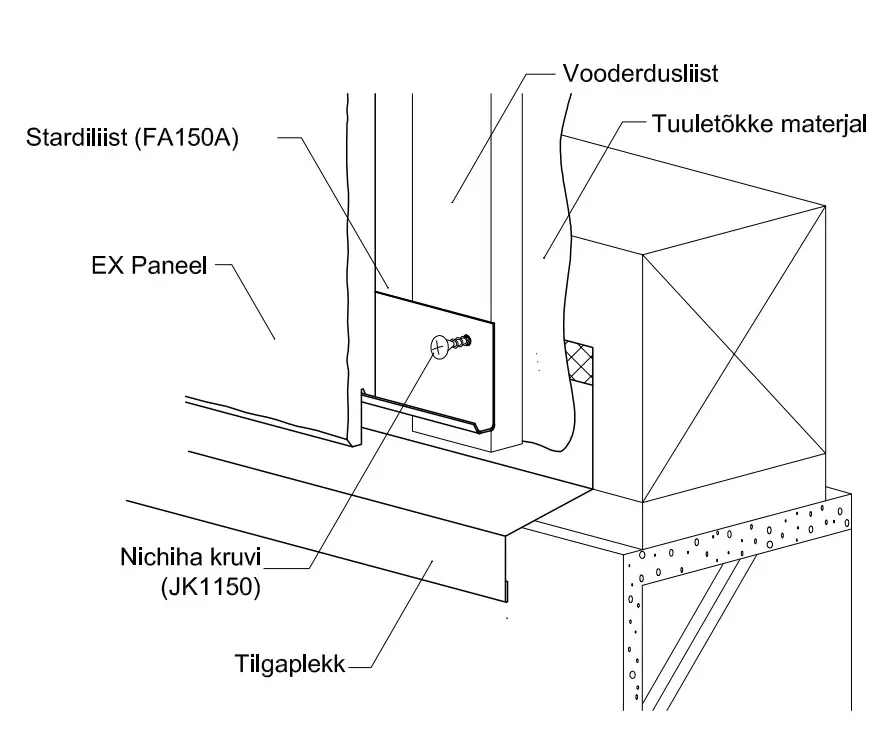

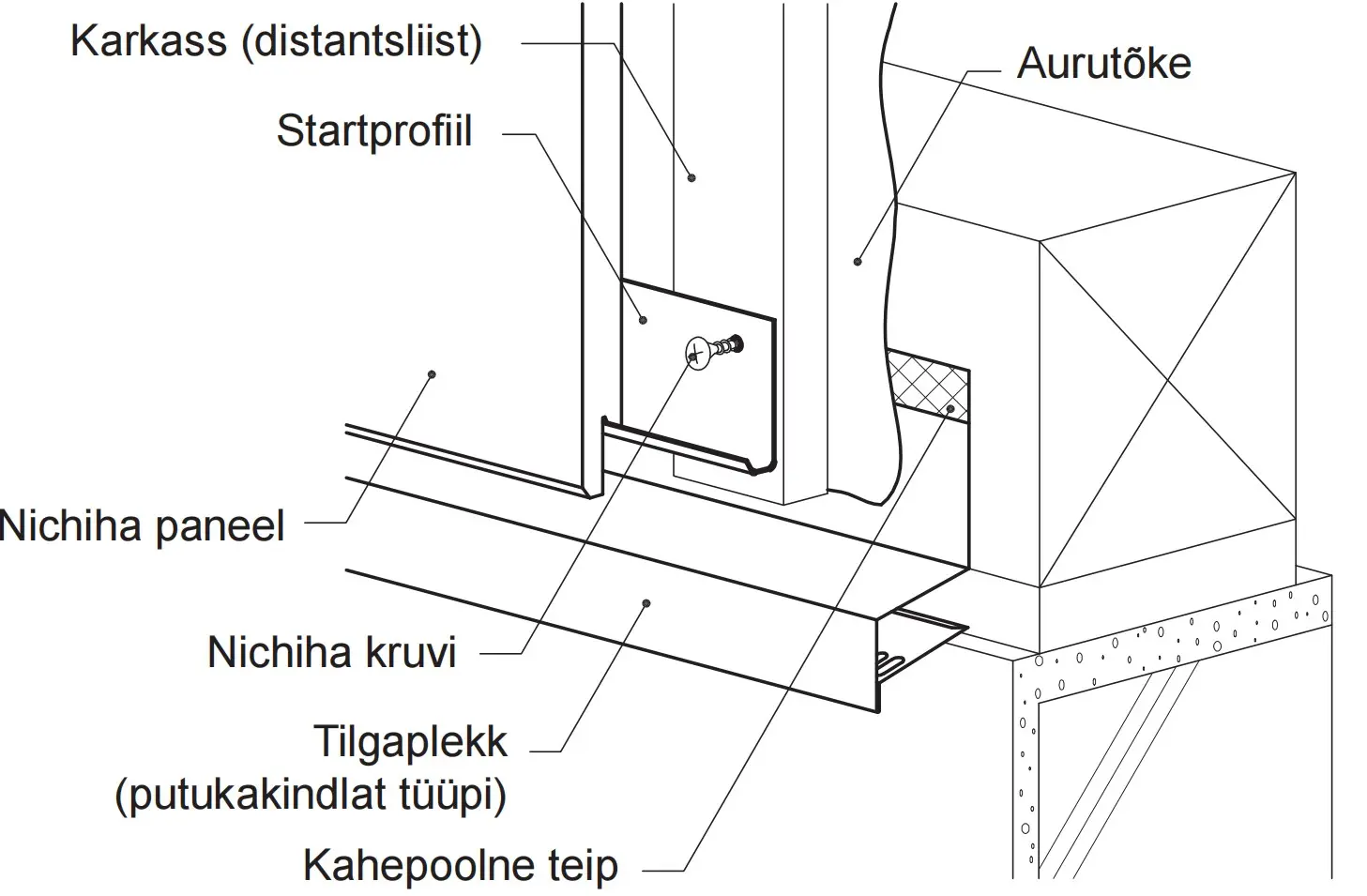

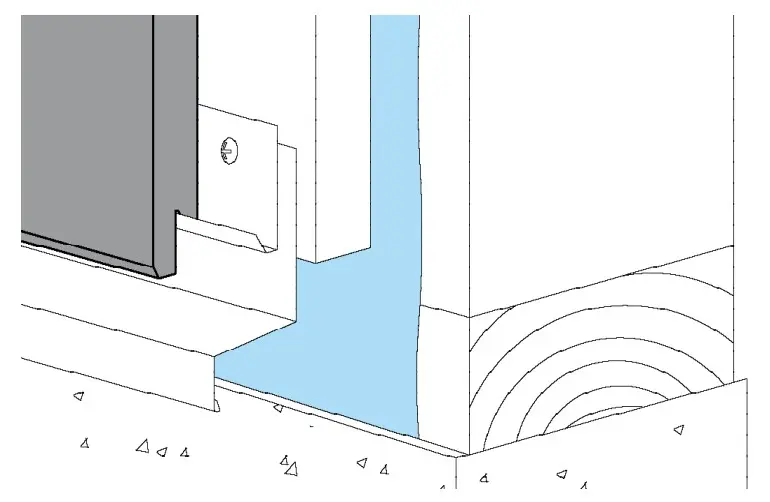

Stardiprofiil

plaatide esimese rea paigaldamiseks

  • 10 mm on min. vahe veepleki ja fassaadiplaadi alumise serva vahel.
  • 25-30 mm kõrgusele kinnitada stardiprofiil veeplekist.

Detailid

  • Stardiprofiil (stardiliist)
    • FA150A
  • Kinnitusklamber:
    • JE555
  • Vuugiklamber
    • JEJ565

Vertikaalne vuuk

3030 2TG horis. plaatide sulundita külgede vahel

  • 90 mm on karkassi min. laius vuugiprofiil kinnitamiskohas.

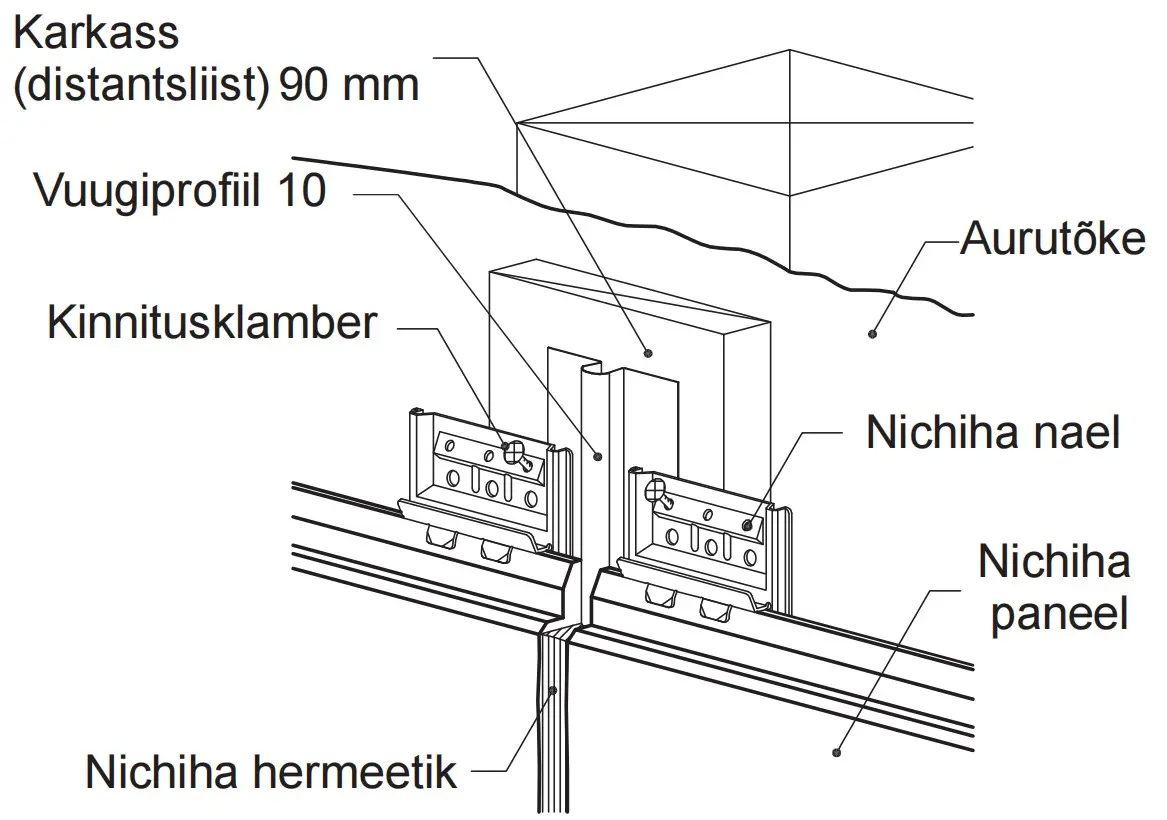

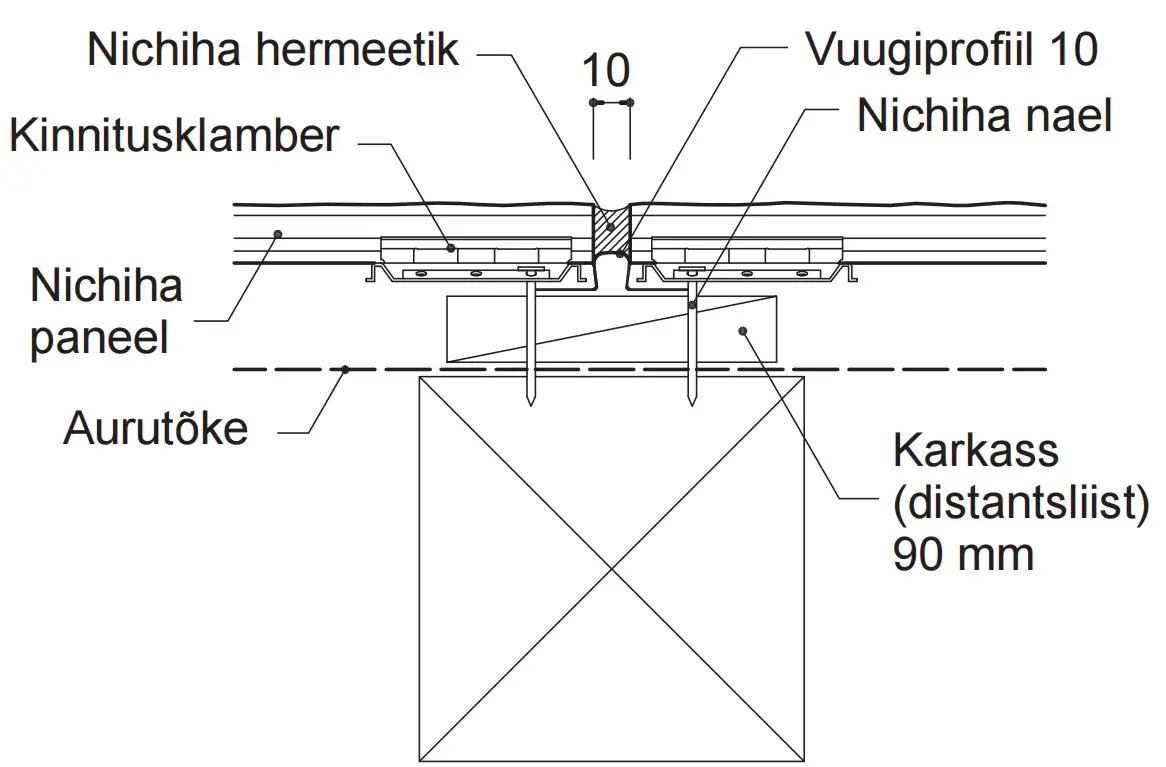

3030 2TG horis. plaatide sulundita külgede vahel

hermeetikuga

  • 90 mm on karkassi min. laius vertikaalse vuugi taga.
  • 10 mm on horisontaalse vuugi laius vuugiprofiili ja hermeetiku kasutamisel.

Detailid

  • Vuugiprofiill:
    • FH1010R
  • Kinnitusklamber:
    • JE555

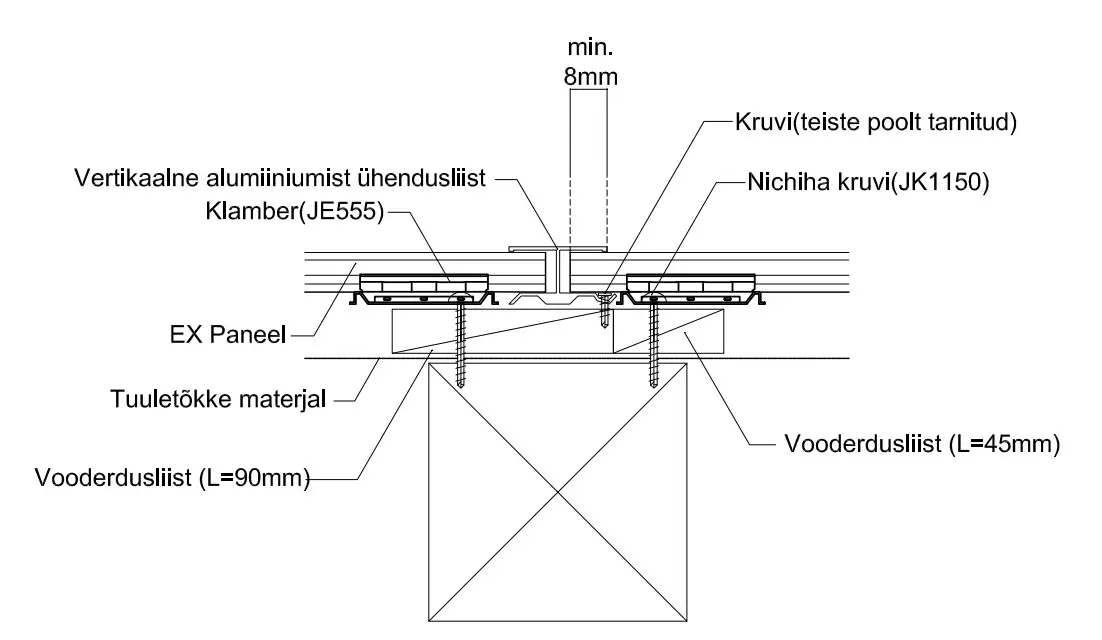

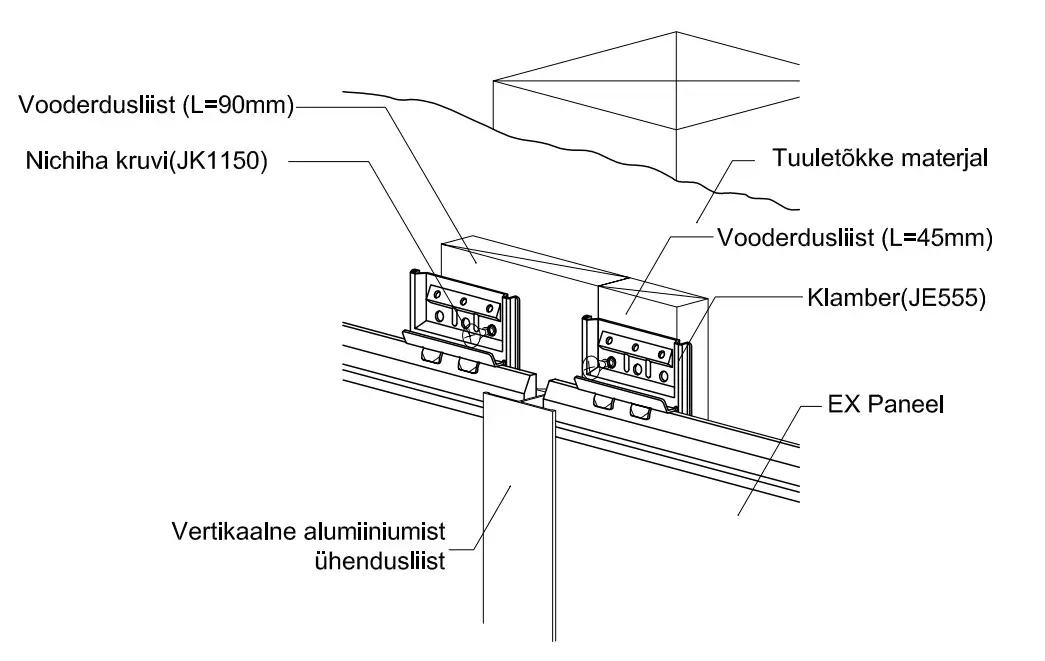

3030 horis. plaatide sulundita külgede vahel

Al profiiliga

  • 90 mm on karkassi min. laius vertikaalse vuugi taga.

Detailid

  • Vuugiprofiill:

  • Kinnitusklamber:
    • JE555

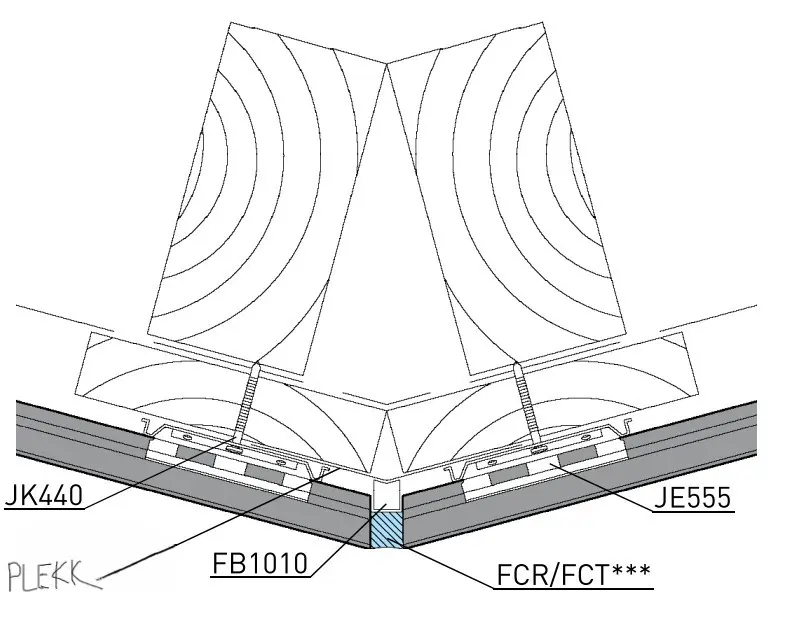

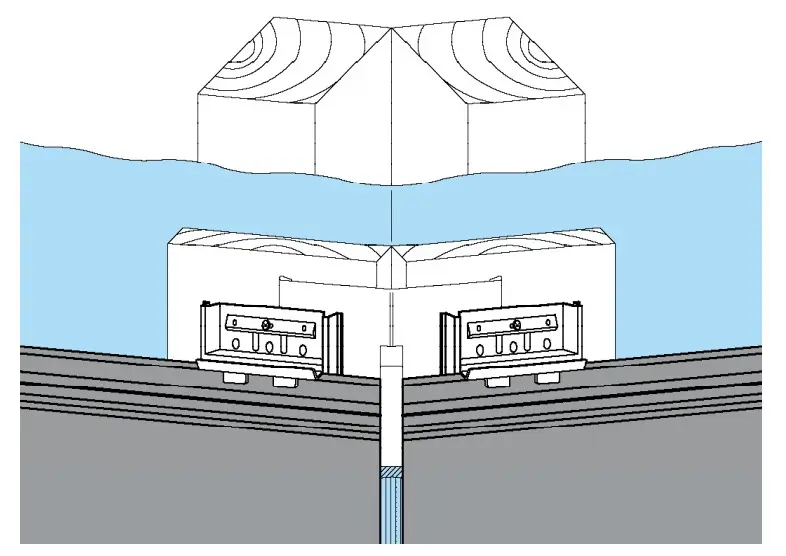

Nürinurk

plaatide sulundita külgede vahel

  • 10 mm on min. horisontaalse vuugi laius vuugiprofiili ja hermeetiku kasutamisel.
  • 90 mm on karkassi min. laius nurkades.

Detailid

  • Kinnitusklamber:
    • JE555

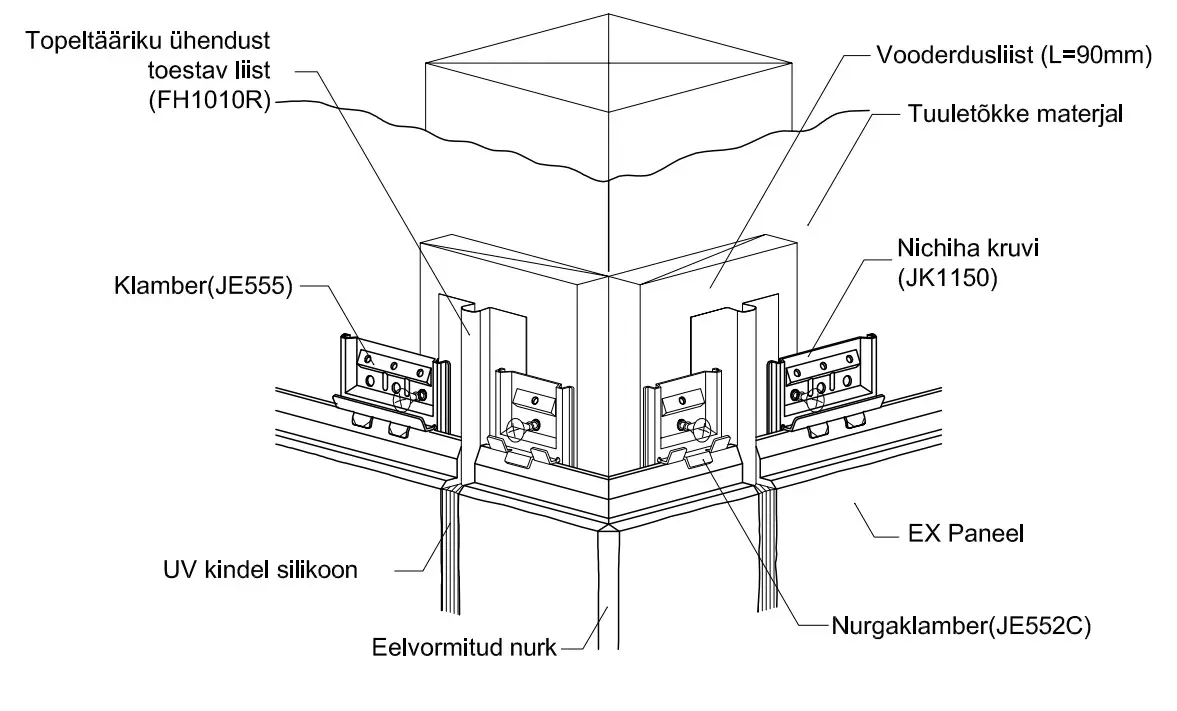

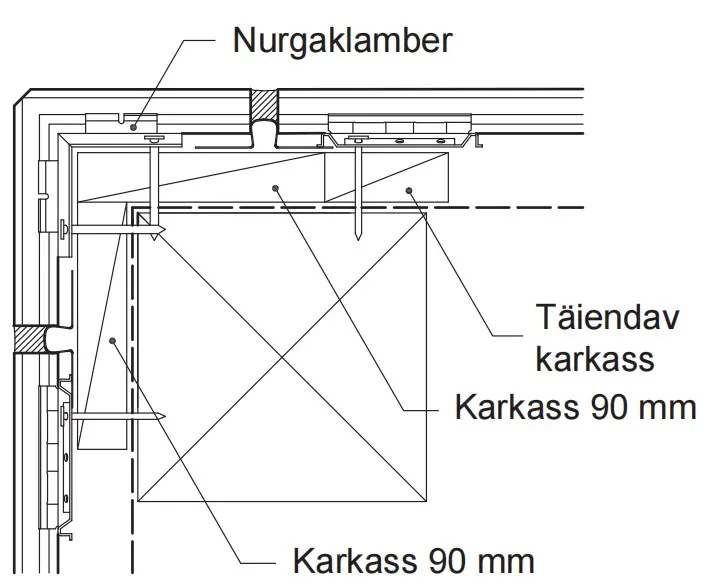

Välisnurk

Nichiha tsementkiudplaadist vertikaalne välisnurga element

  • Vertikaalne välisnurga element kinnitatakse kinnitusklambritega või nurgaklambritega.
  • 90 mm on karkassi min. laius nurkades.

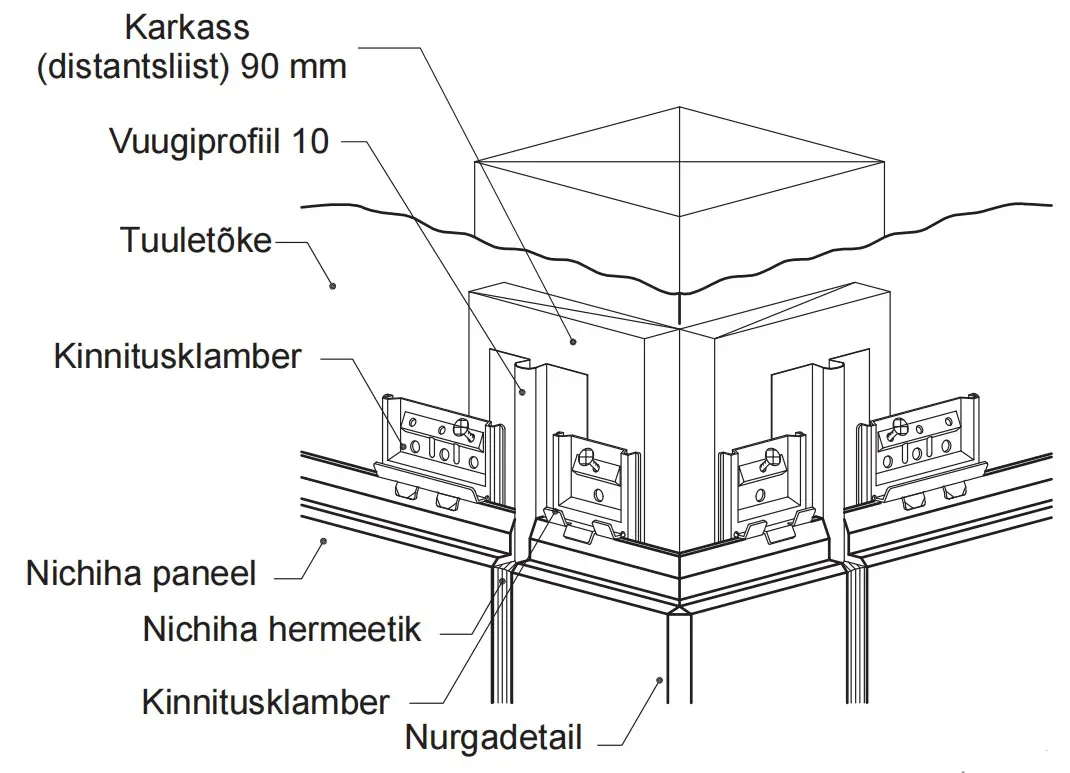

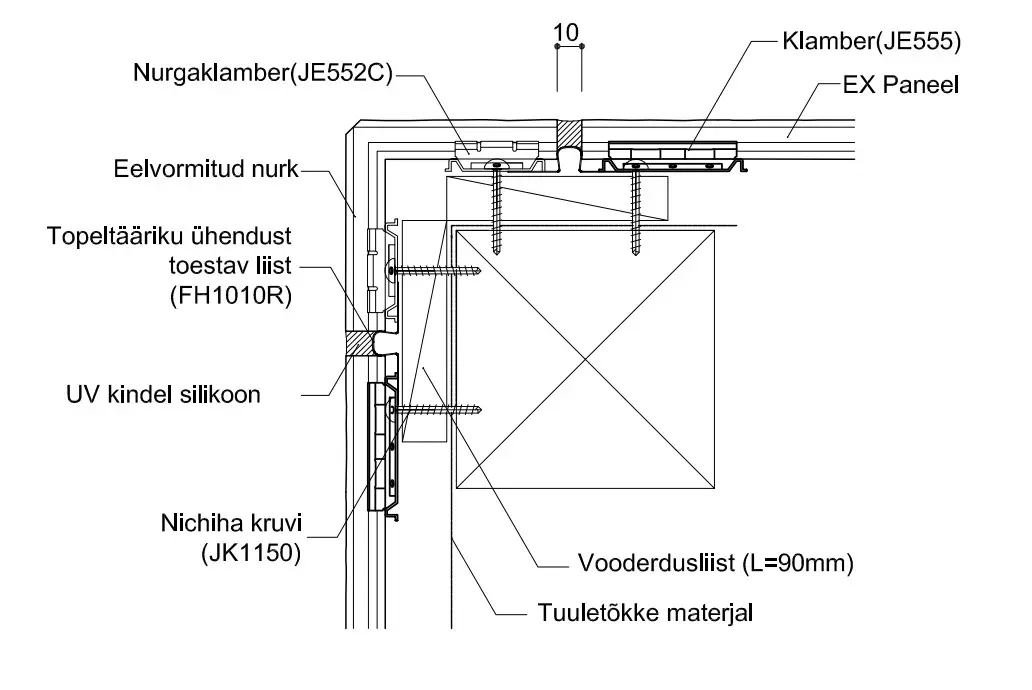

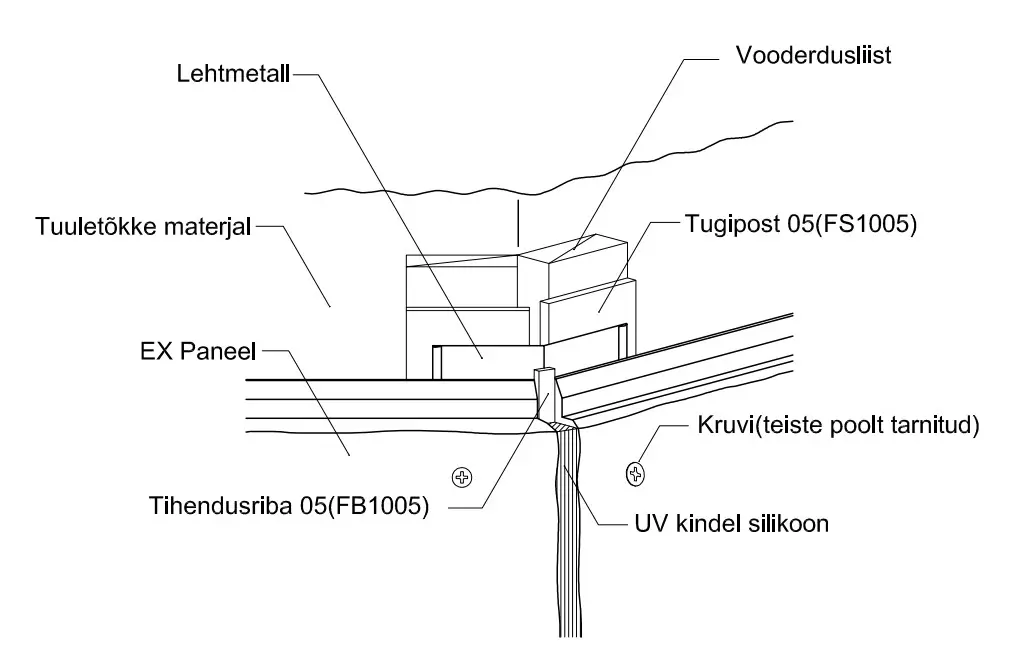

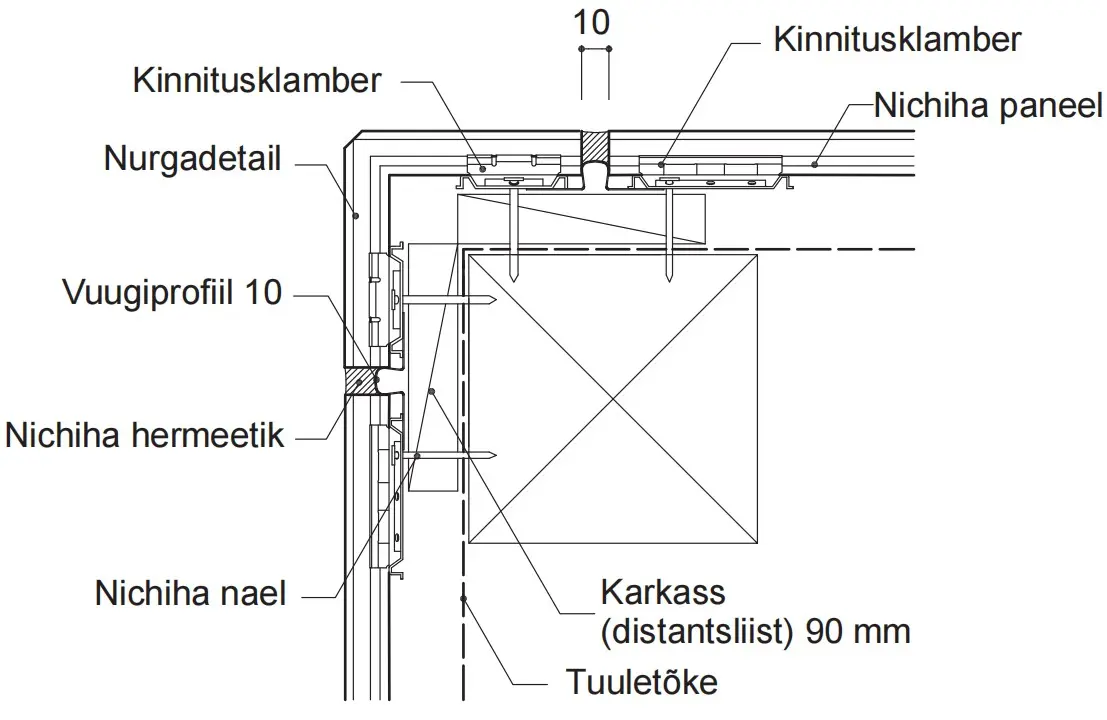

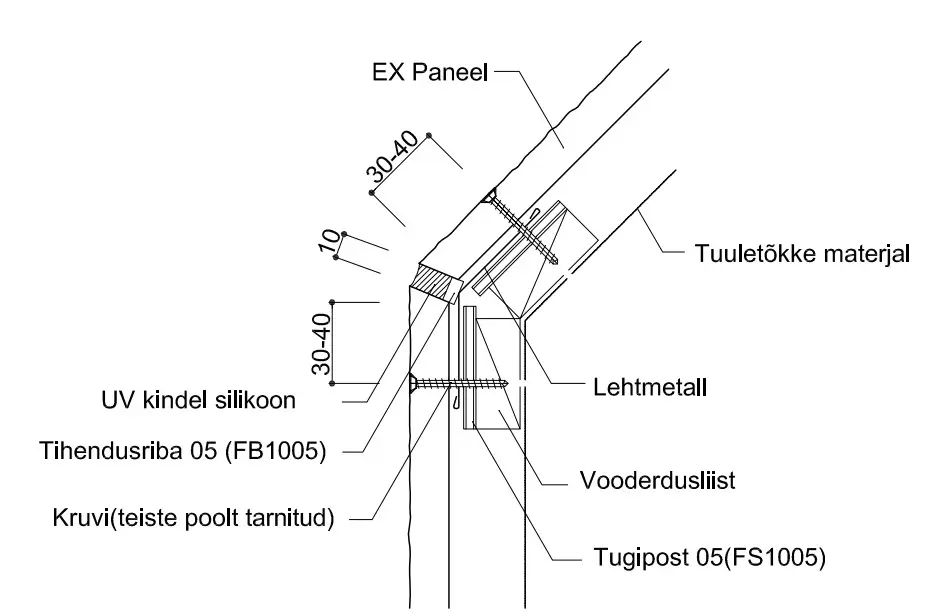

Hermeetikuga liide fassaadiplaatide ja valmis välisnurga elemendi vahel

  • Vertikaalne välisnurga element kinnitatakse kinnitusklambritega või nurgaklambritega.
  • 90 mm on karkassi min. laius nurkades.

Detailid

  • Kinnitusklamber:
    • JE555
  • Distantsliist (5mm)
    • EF1005T

Klambrid kruvidega

Klambrid naeltega

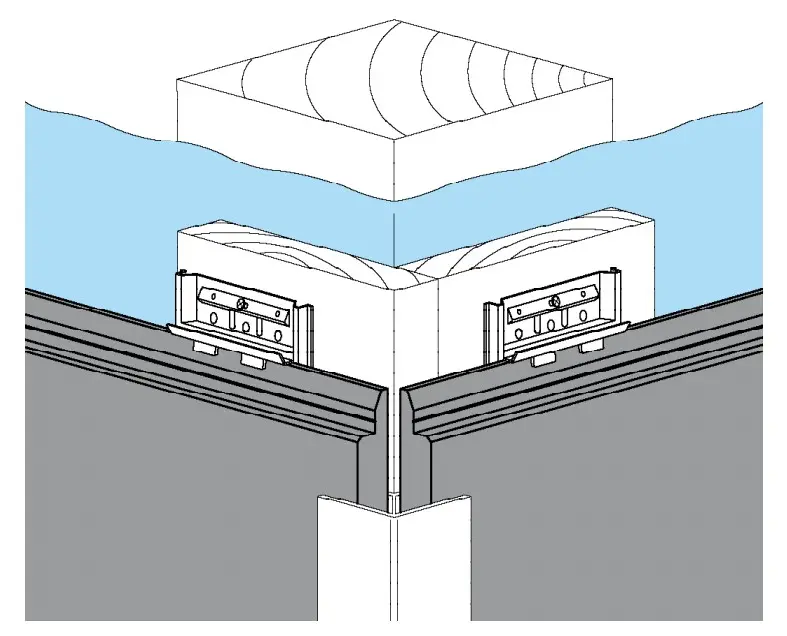

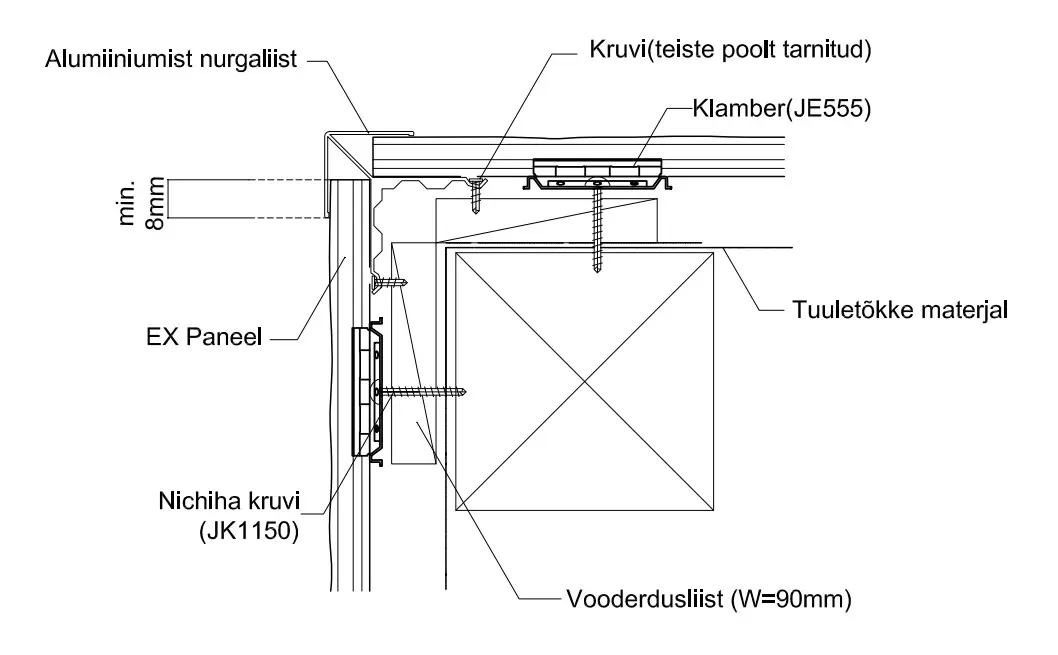

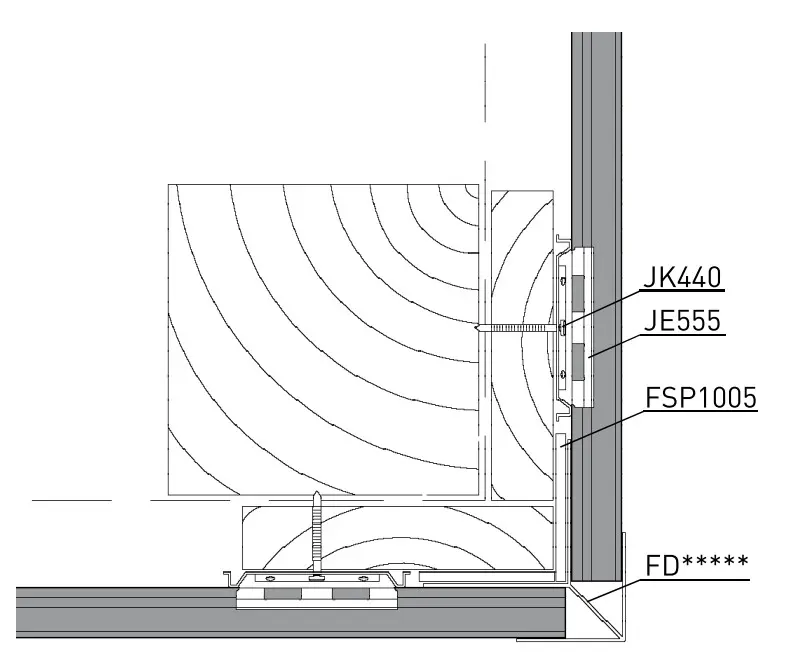

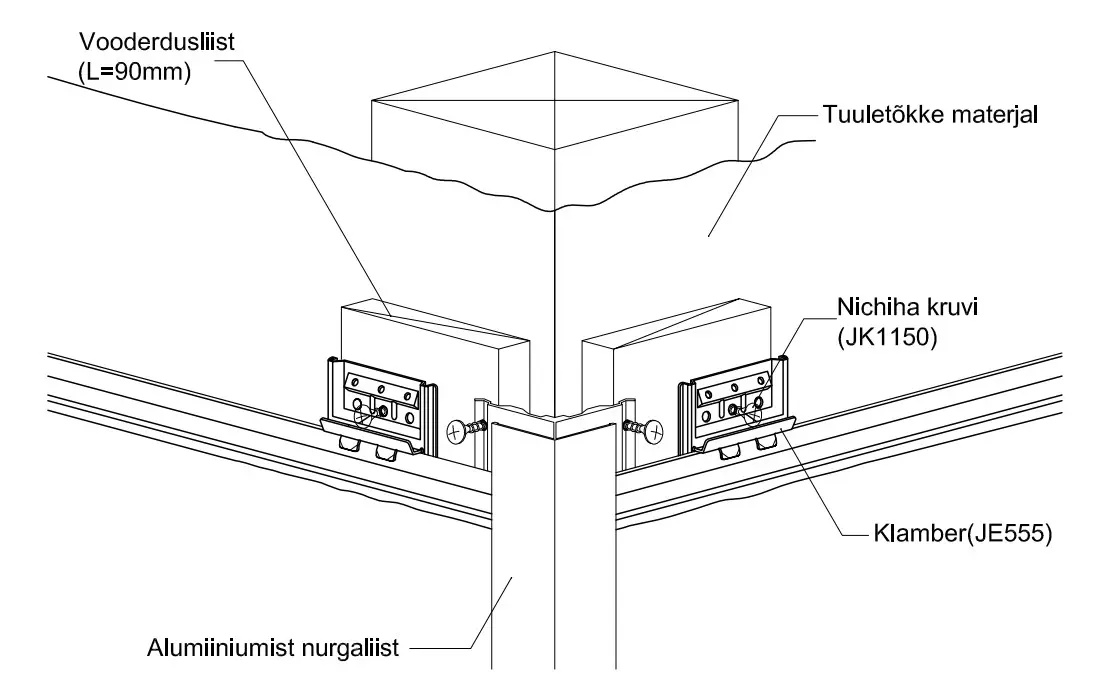

Al vertikaalse välisnurga profiil

  • Alumiiniumist valmis välisnurk.
  • 90 mm on karkassi min. laius nurkades.

Detailid

  • Nurgaprofiil (Al):

  • Kinnitusklamber:
    • JE555
  • Distantsliist (5mm)
    • EF1005T


Sisenurk

Erinevad lahendused

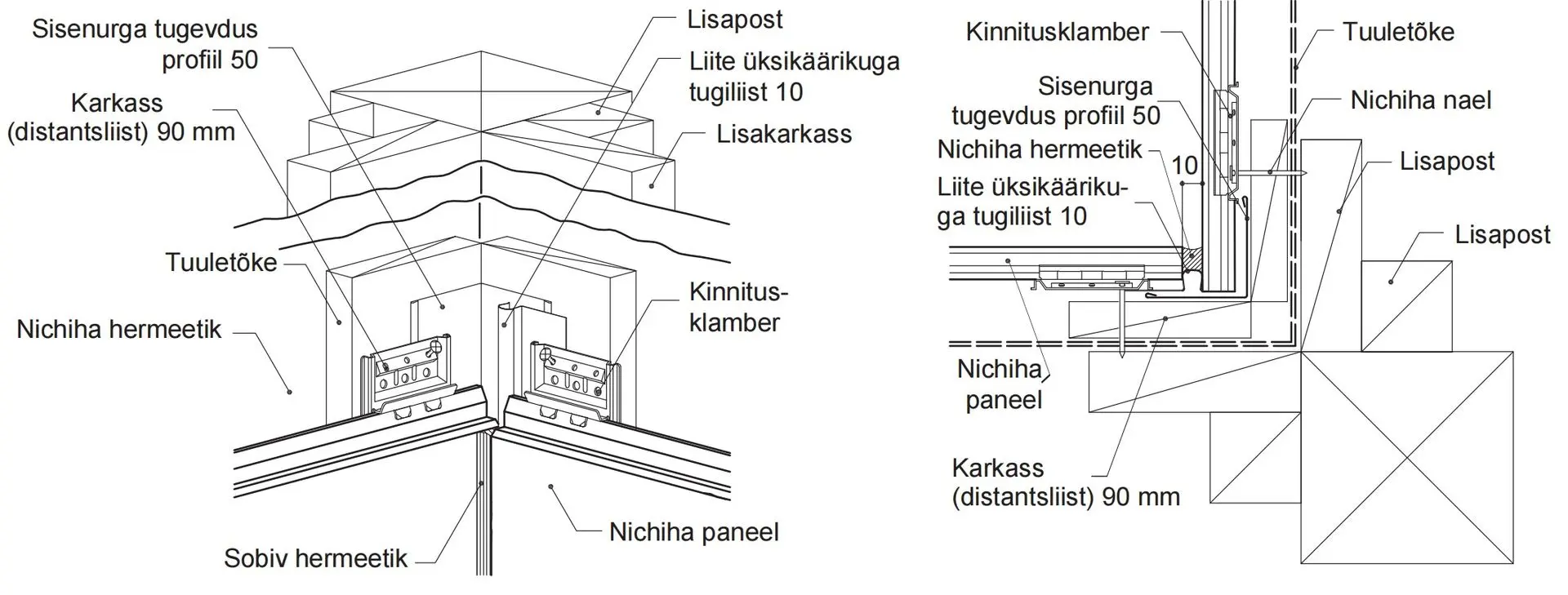

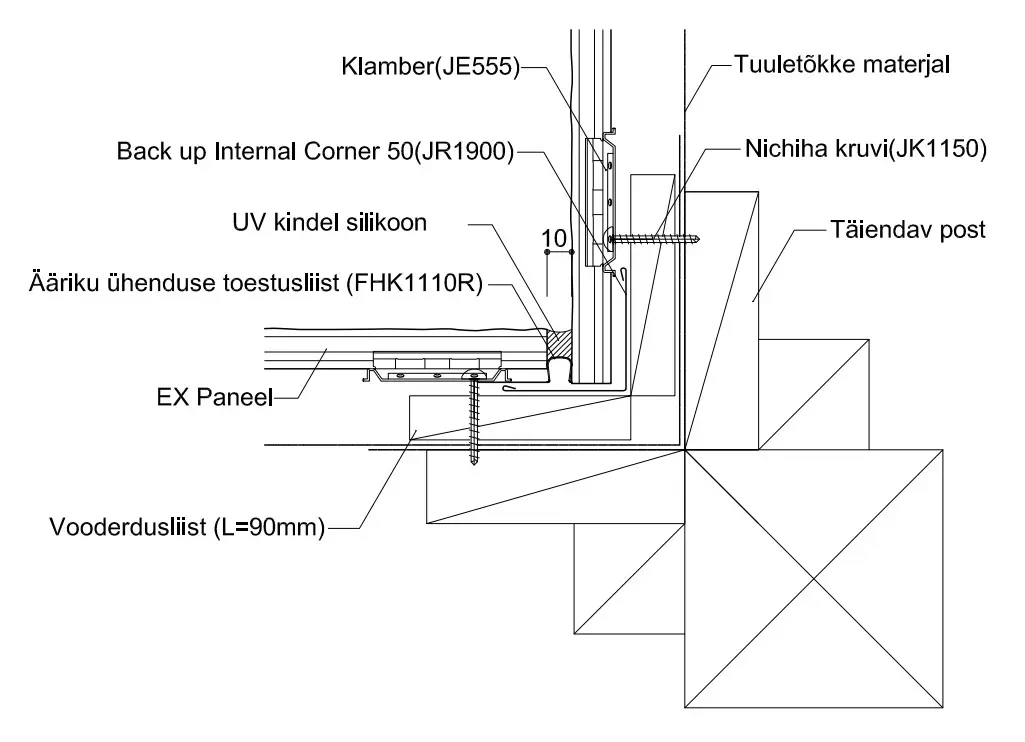

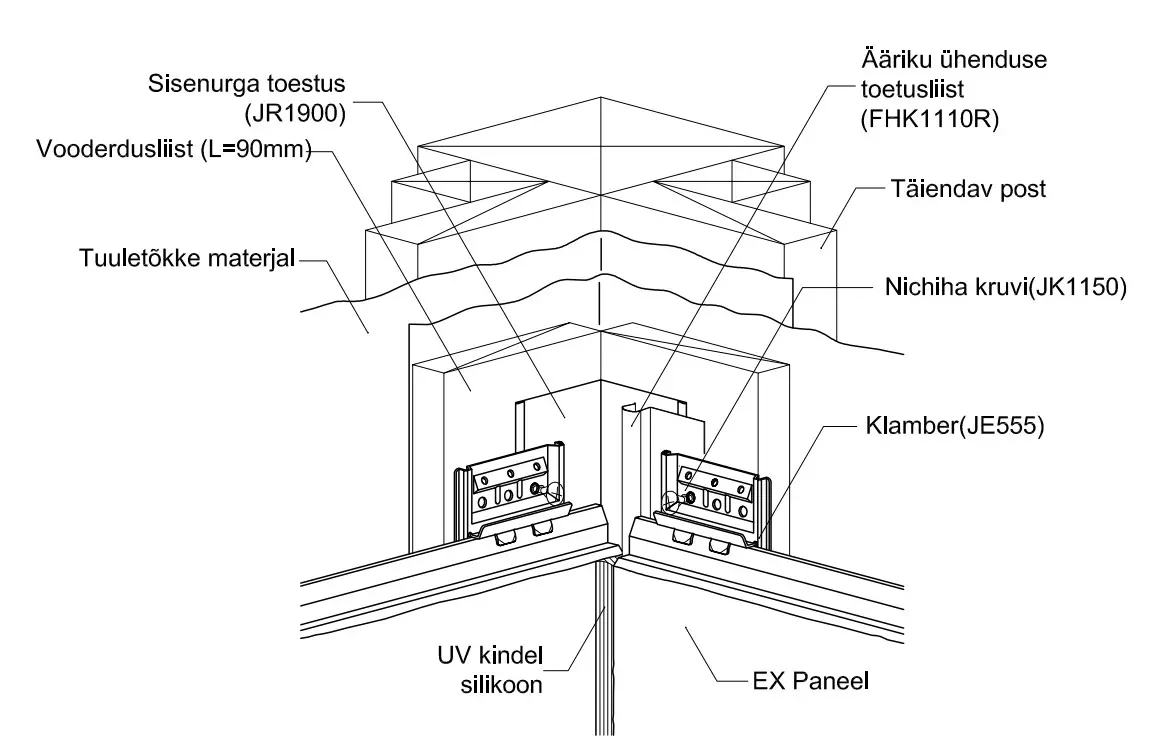

Sisenurk hermeetikuga

  • Hermeetikuga liide fassaadiplaatide vahel.

Detailid

  • Distantsliist (5mm)
    • EF1005
  • Nurga- ja servaprofiil (10mm)
    • FHK1110R
  • Sisenurga alusprofiil
    • JR1900

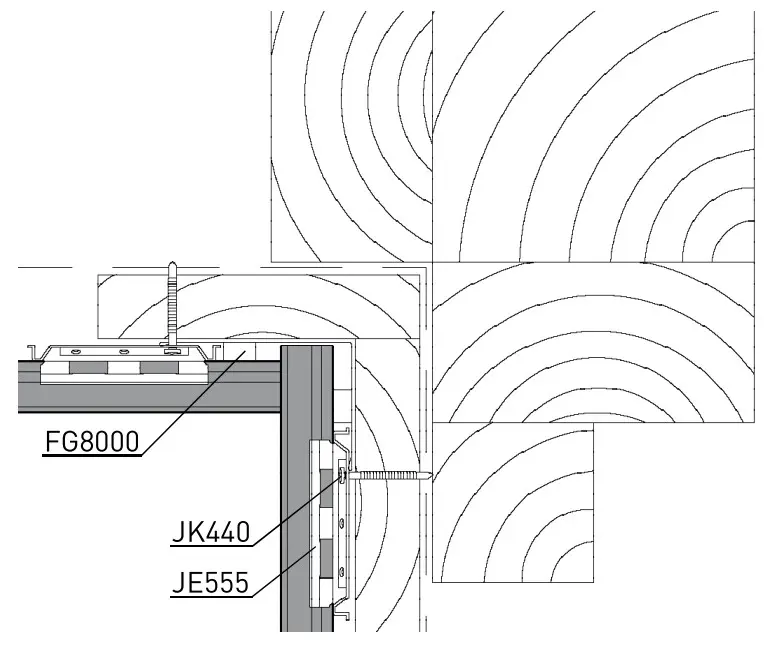

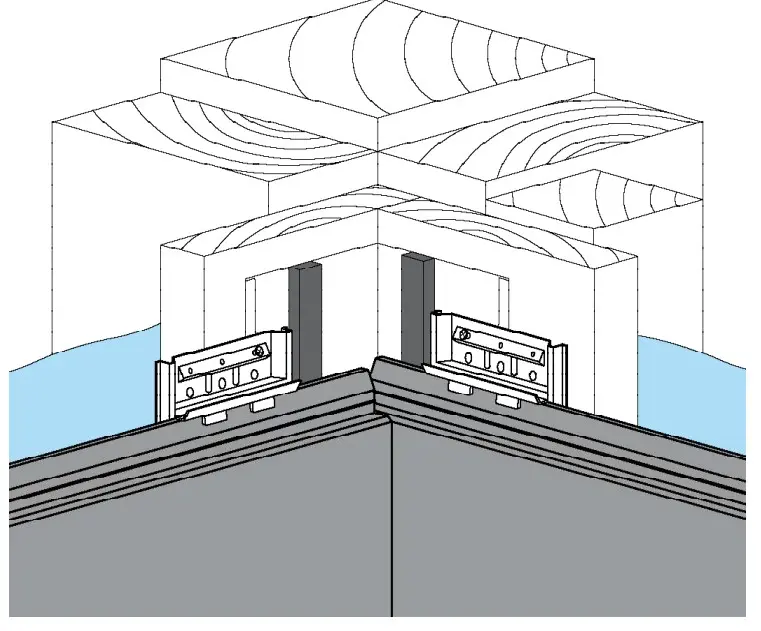

Sisenurk tihenditega

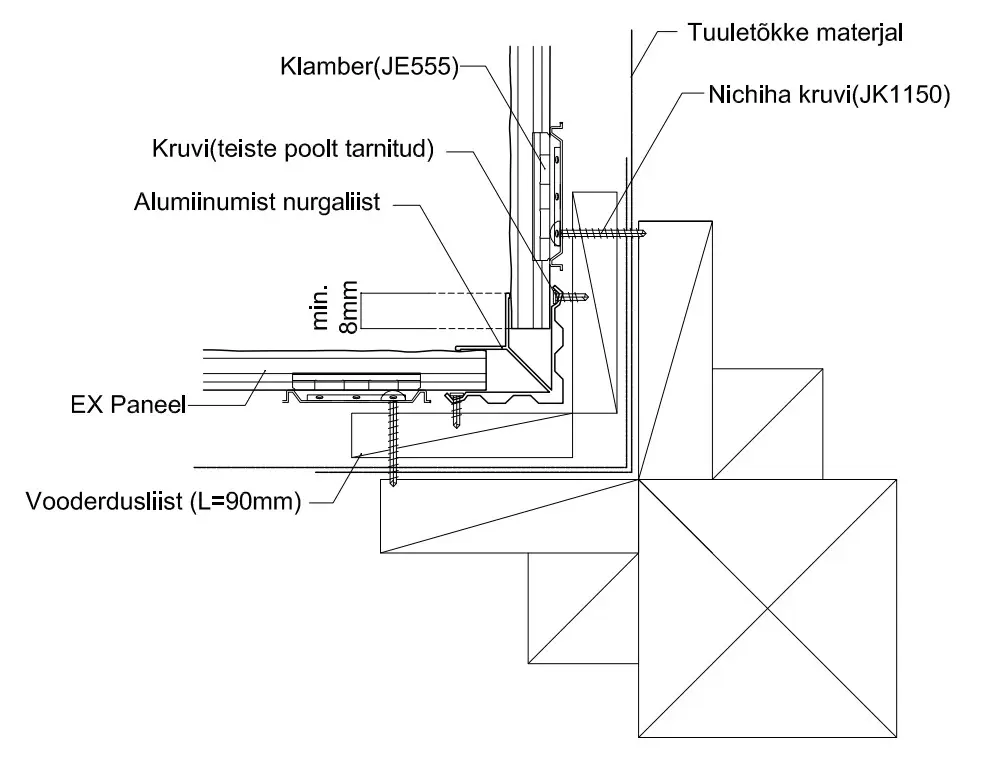

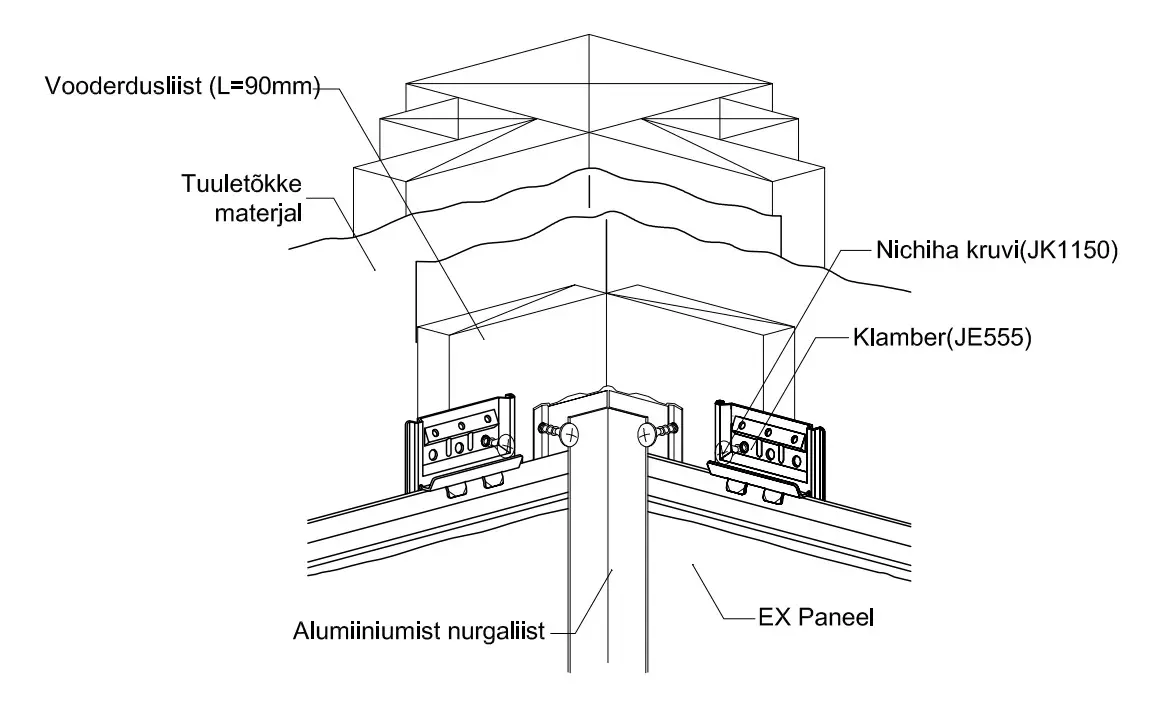

Al sisenurga profiil

  • Alumiiniumist valmis sisenurk.
  • 90 mm on karkassi min. laius nurkades.

Detailid

  • Nurgaprofiil (Al):

  • Kinnitusklamber:
    • JE555
  • Distantsliist (5mm)
    • EF1005T

Avad / avakatted

Ava paled

80 mm on profiili min laius ava ülemisel serval.

Detailid

  • Distantsliist (5mm)
    • EF1005
  • Nurga- ja servaprofiil (10mm)
    • FHK1110R
  • Kruvi
    • JK1520

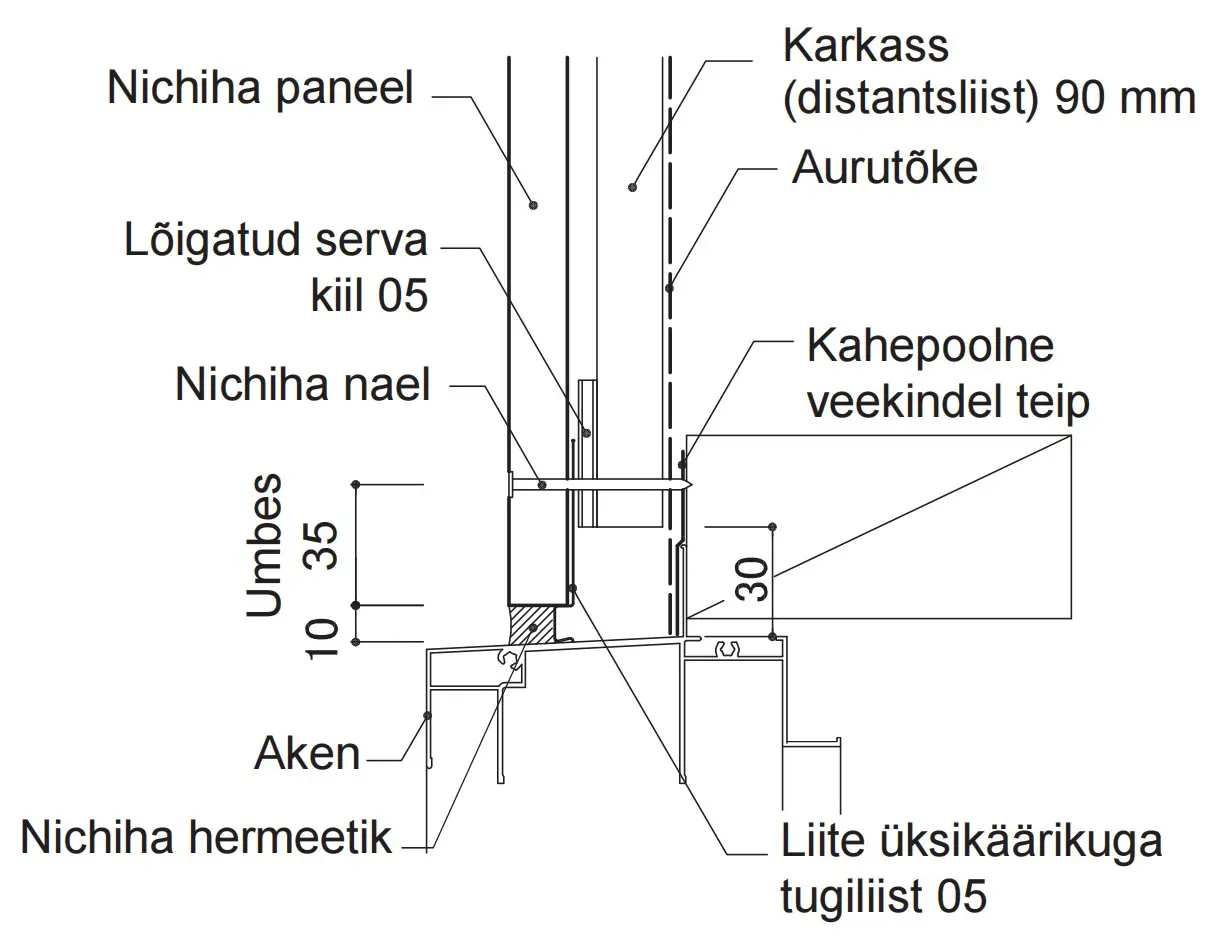

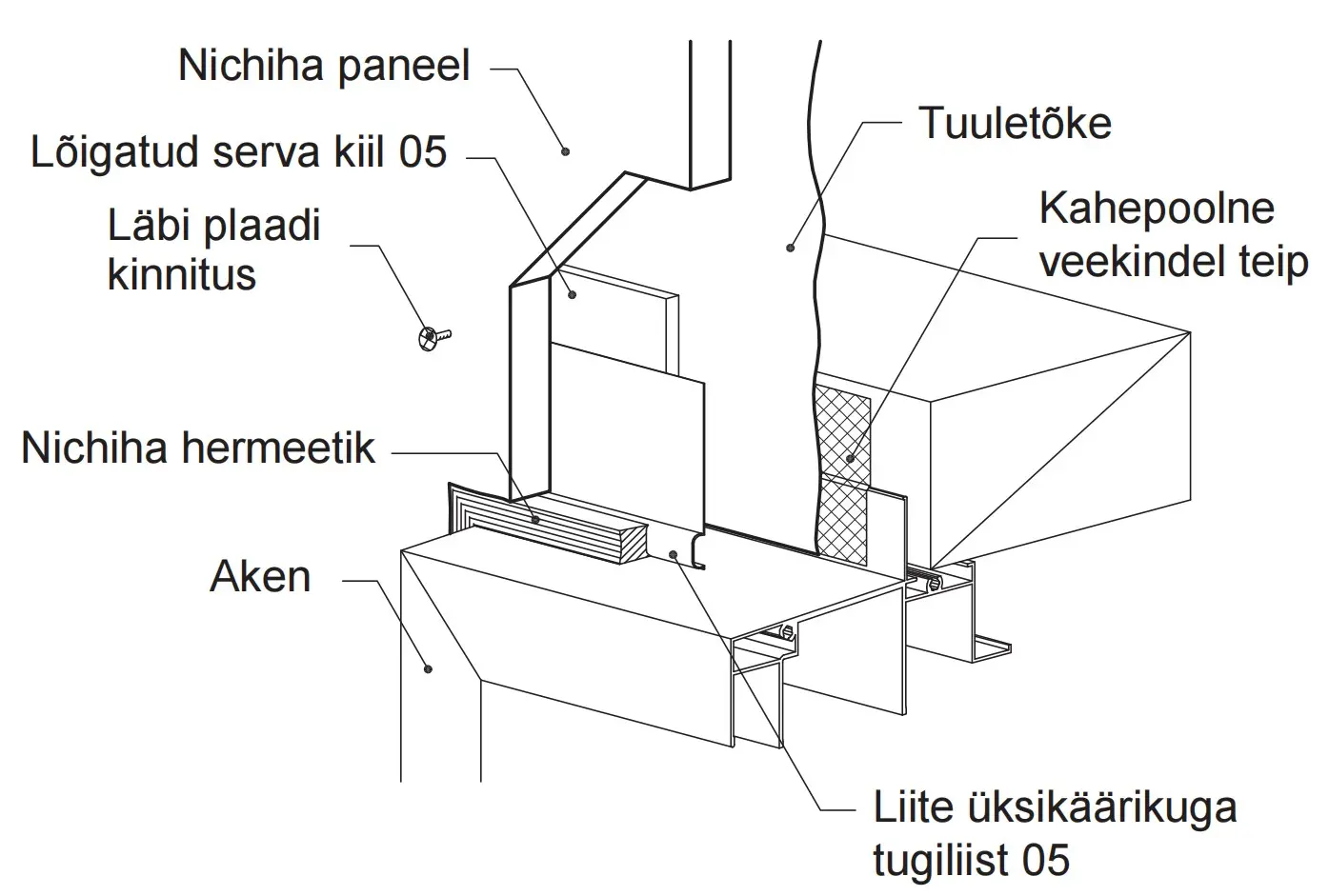

Ava ülemine serv:

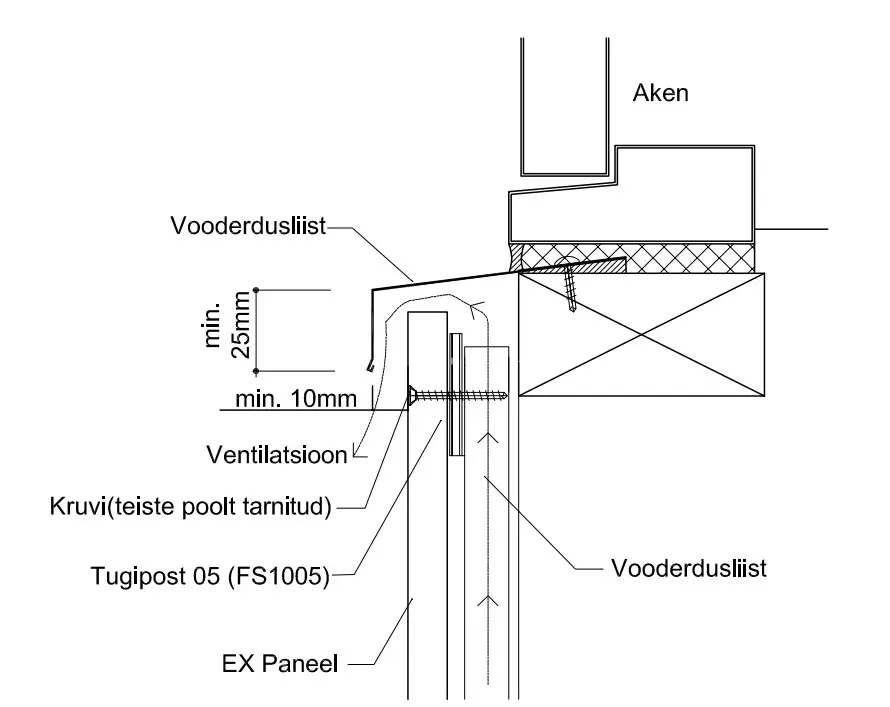

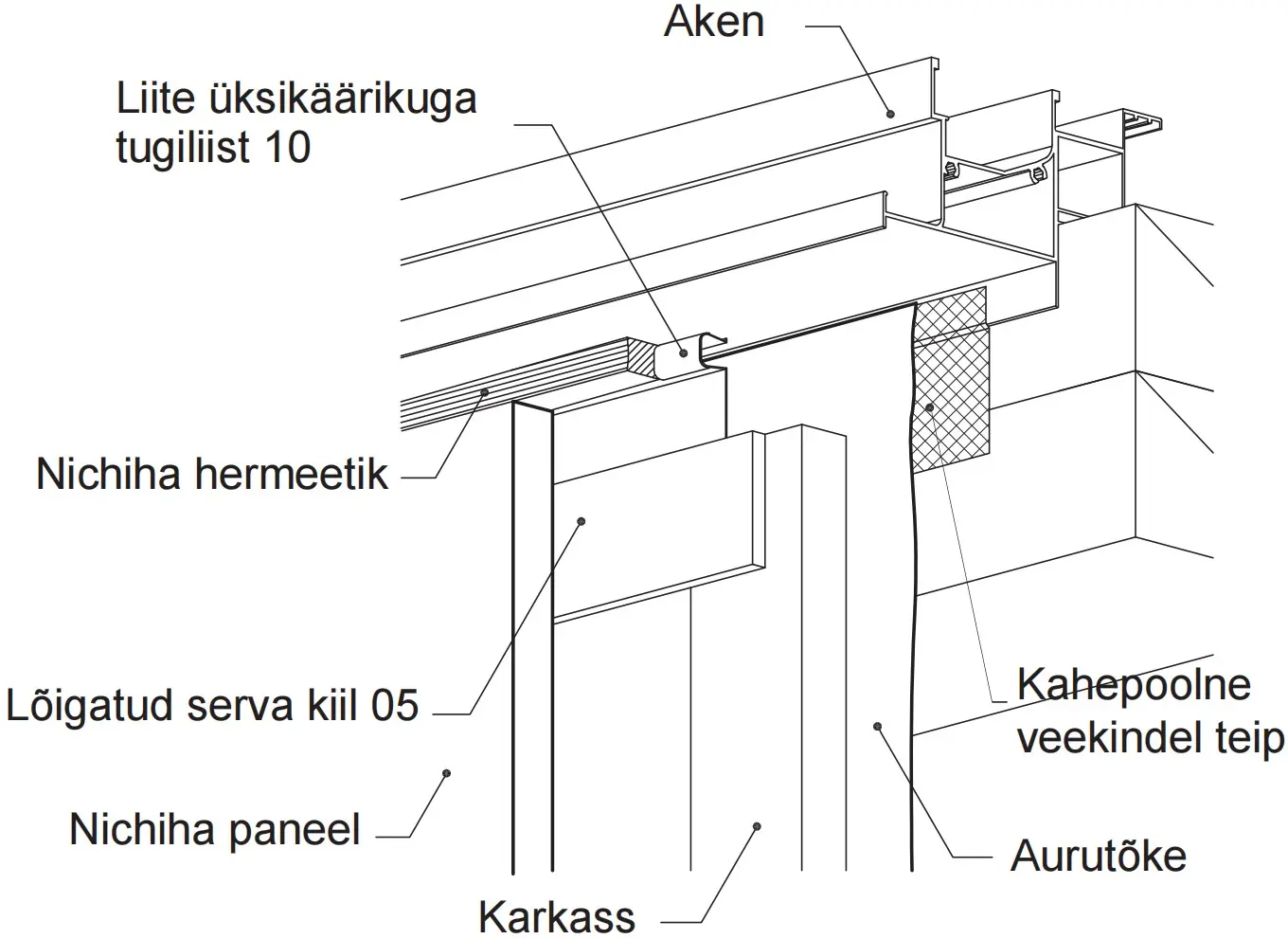

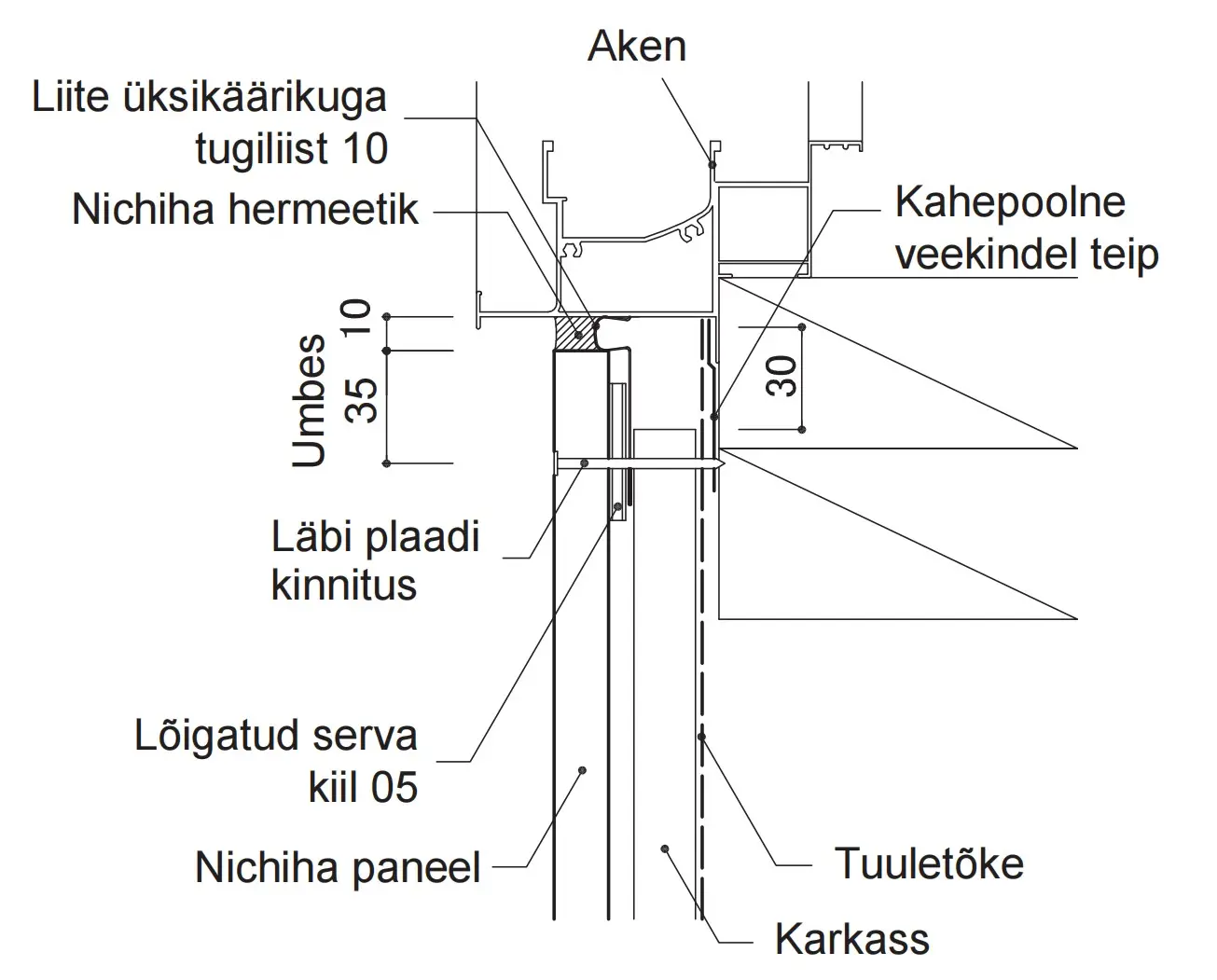

Ava alumine serv:

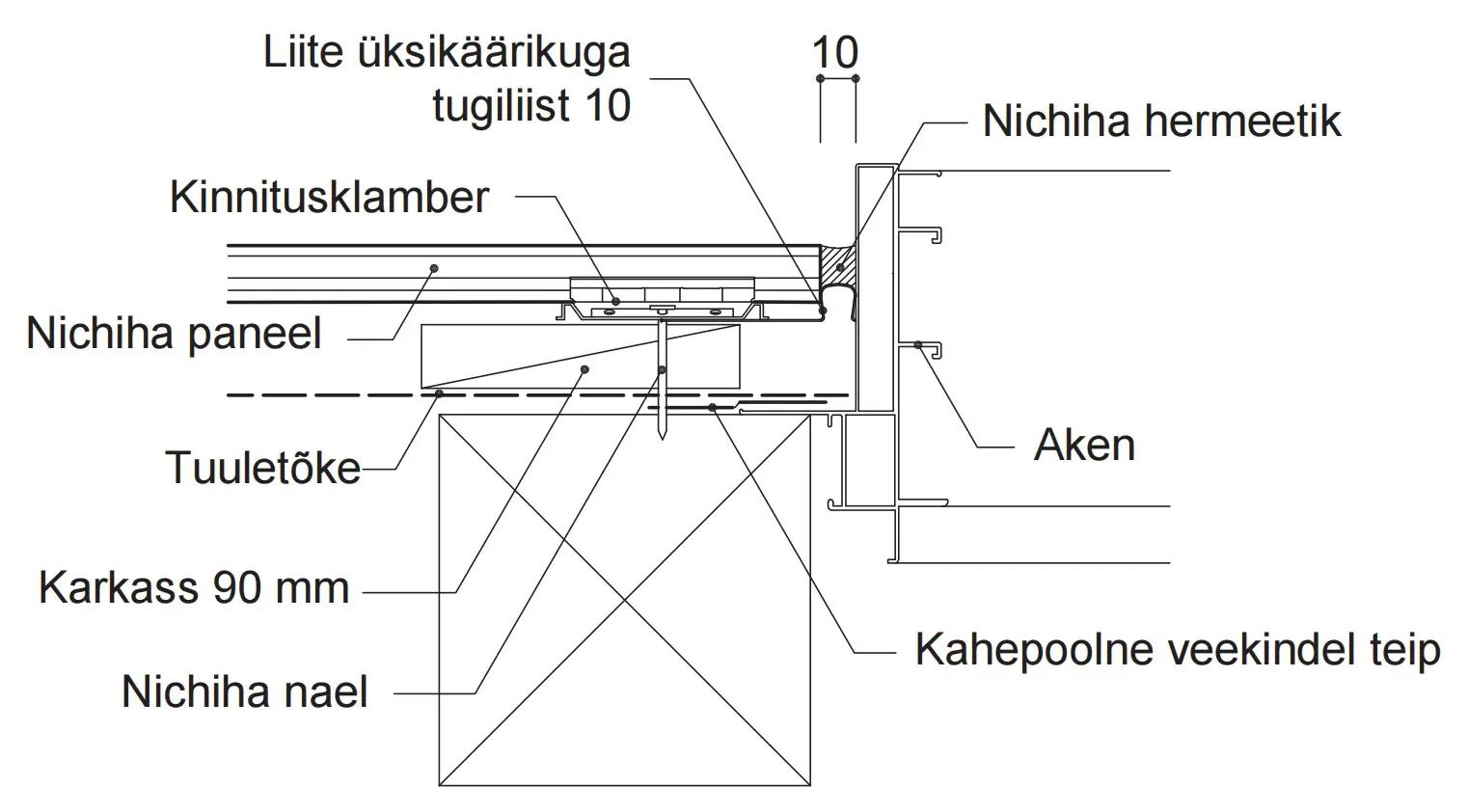

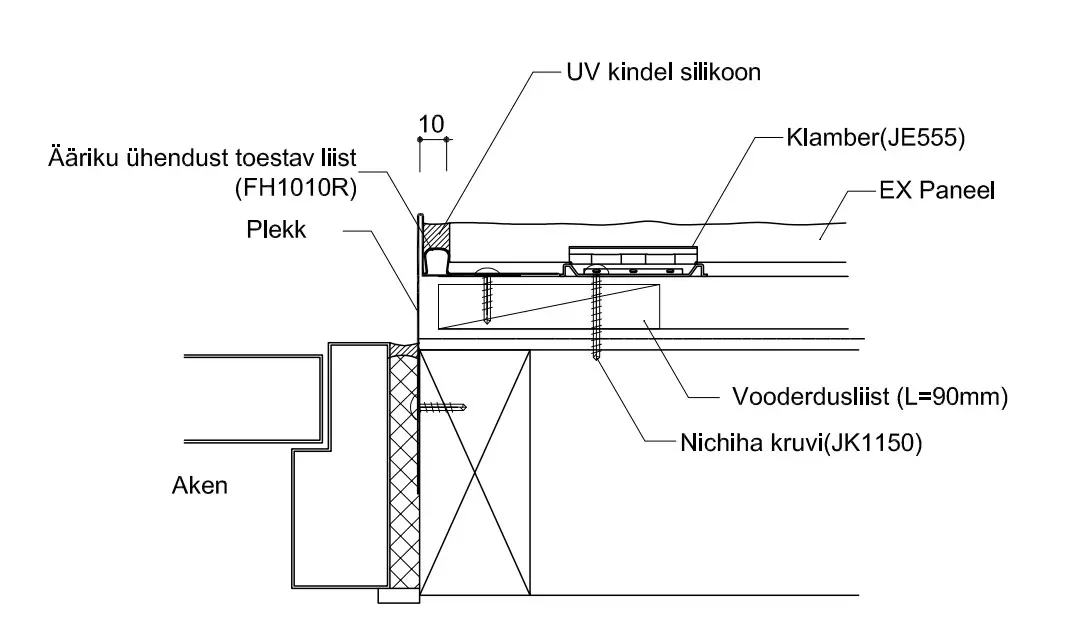

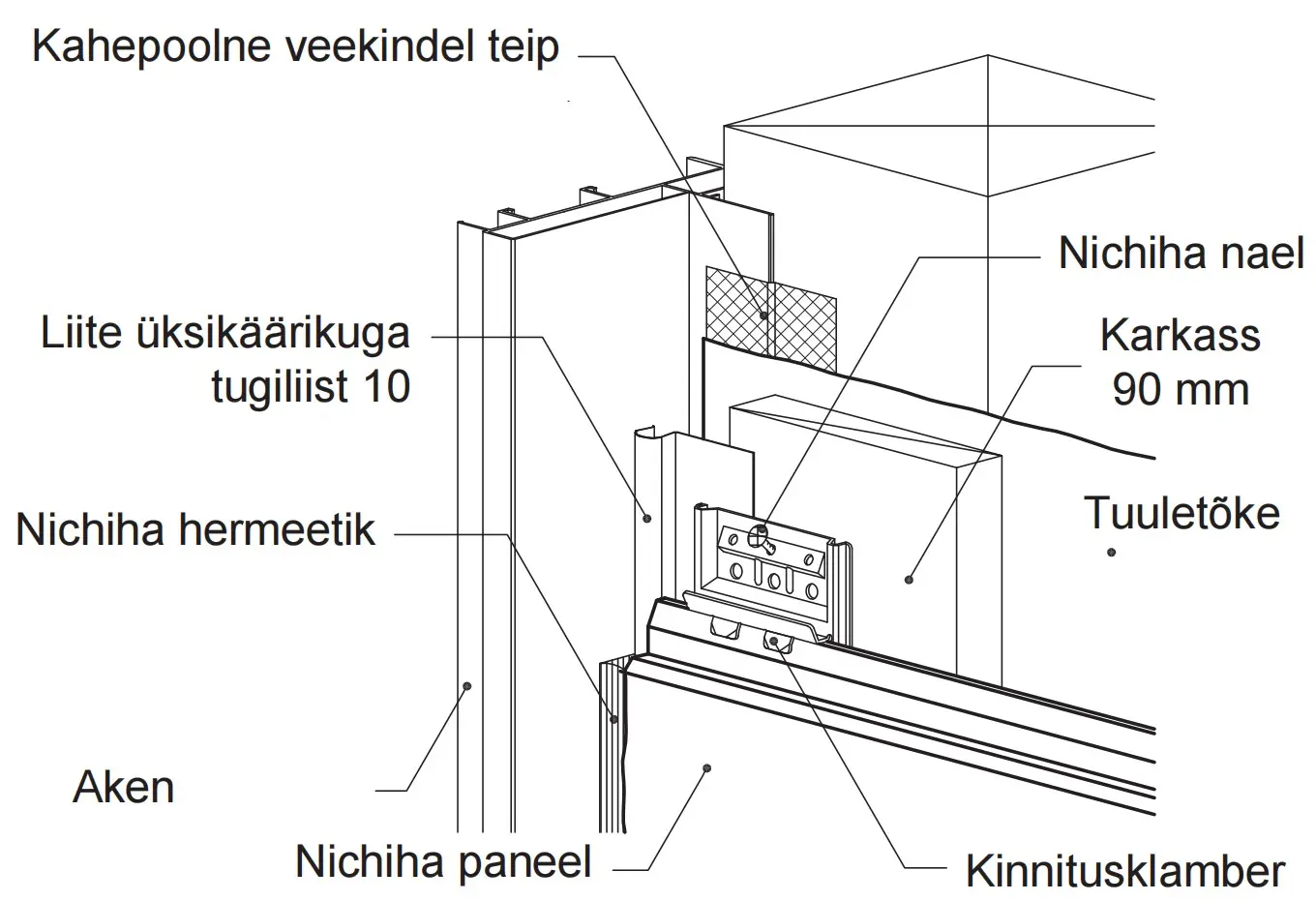

Ava külg:

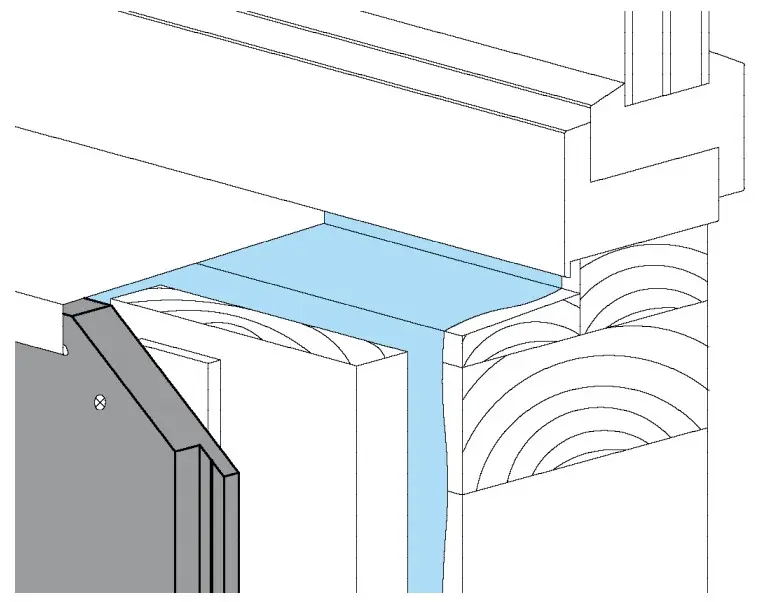

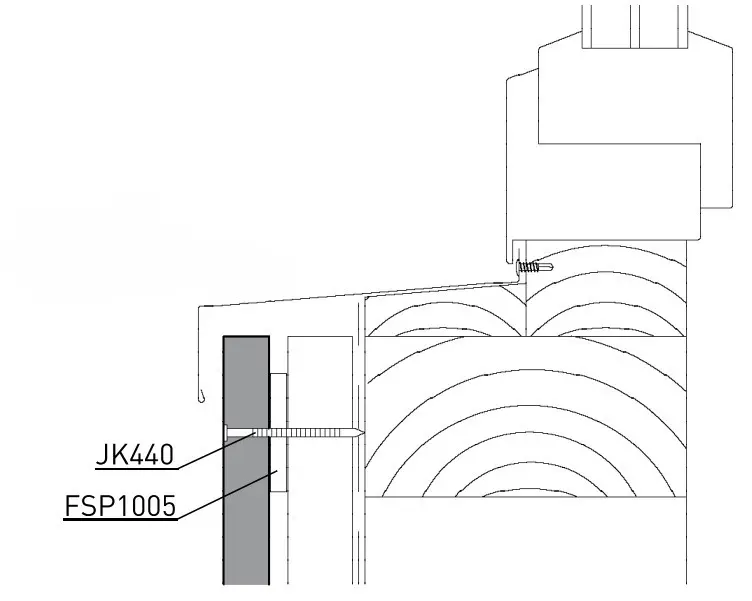

Akna veeplekk

Detailid

  • Distantsliist (5mm)
    • EF1005

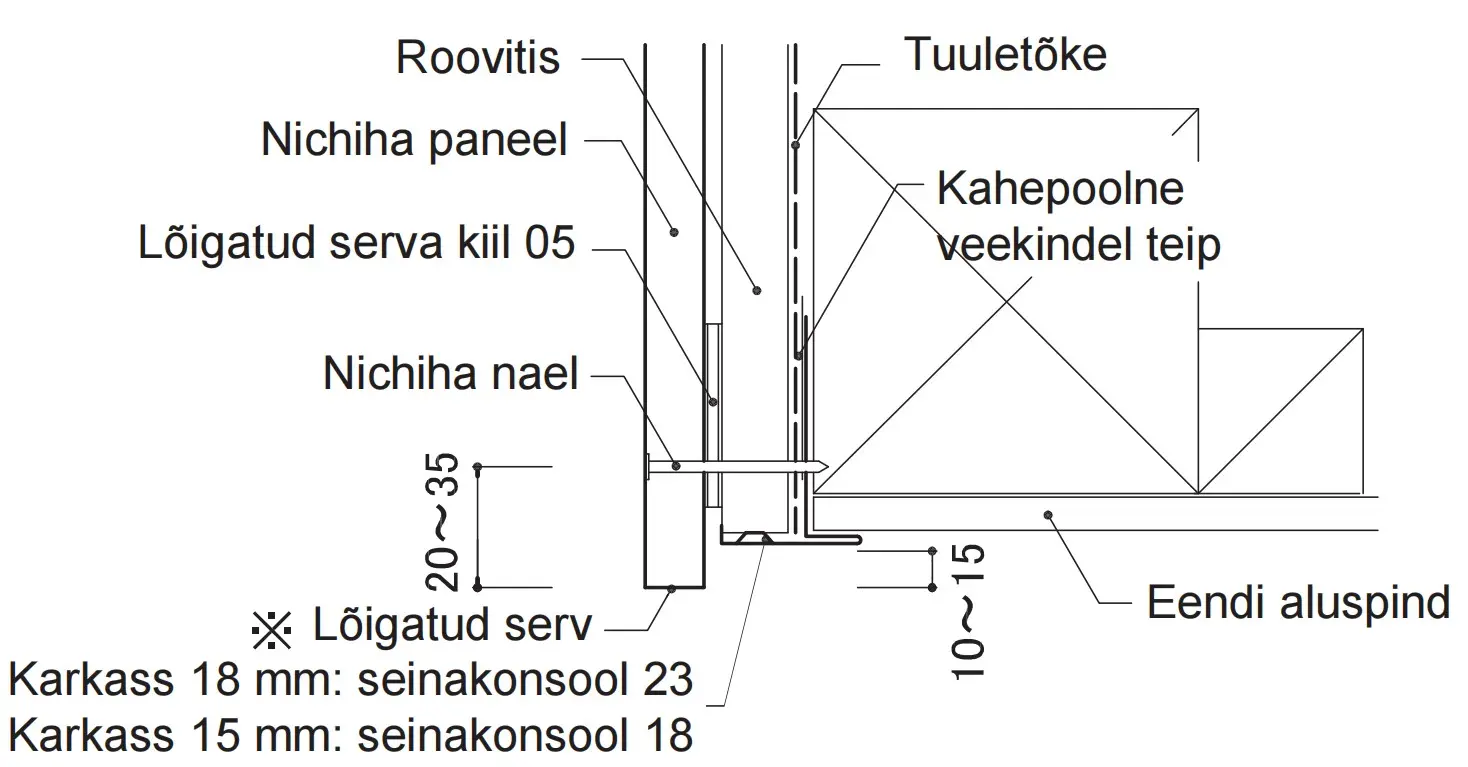

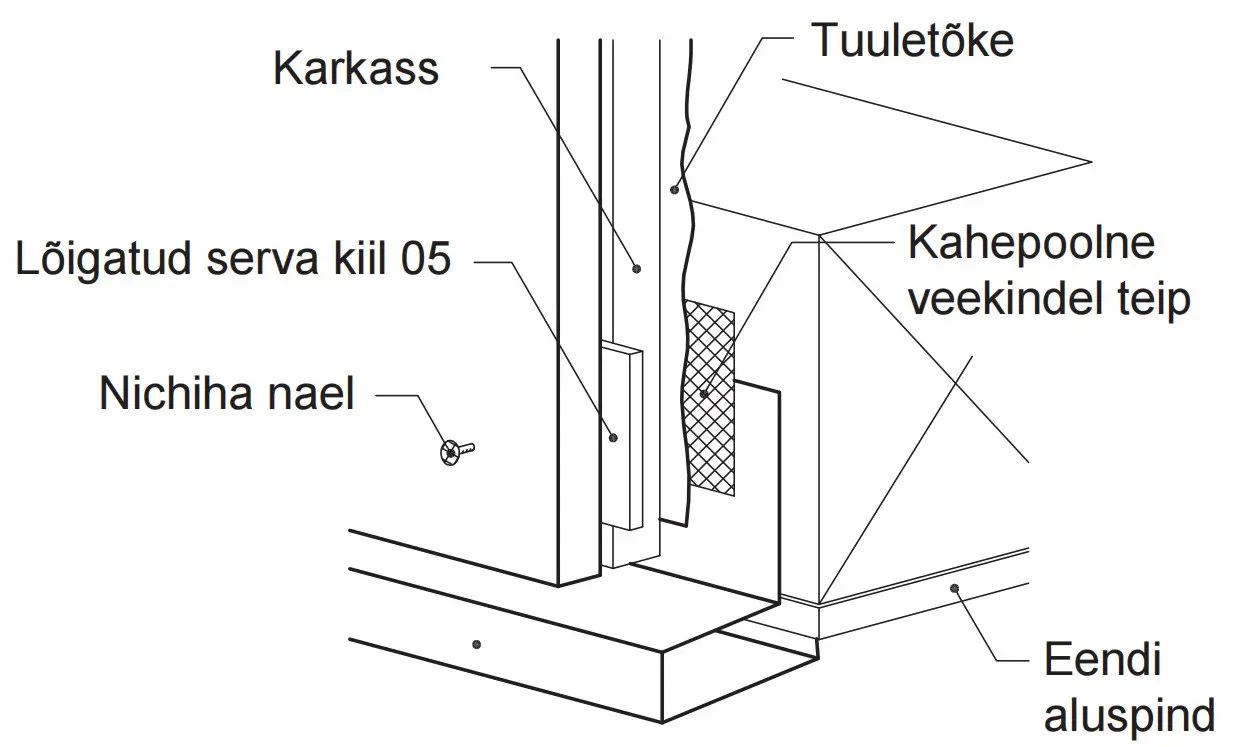

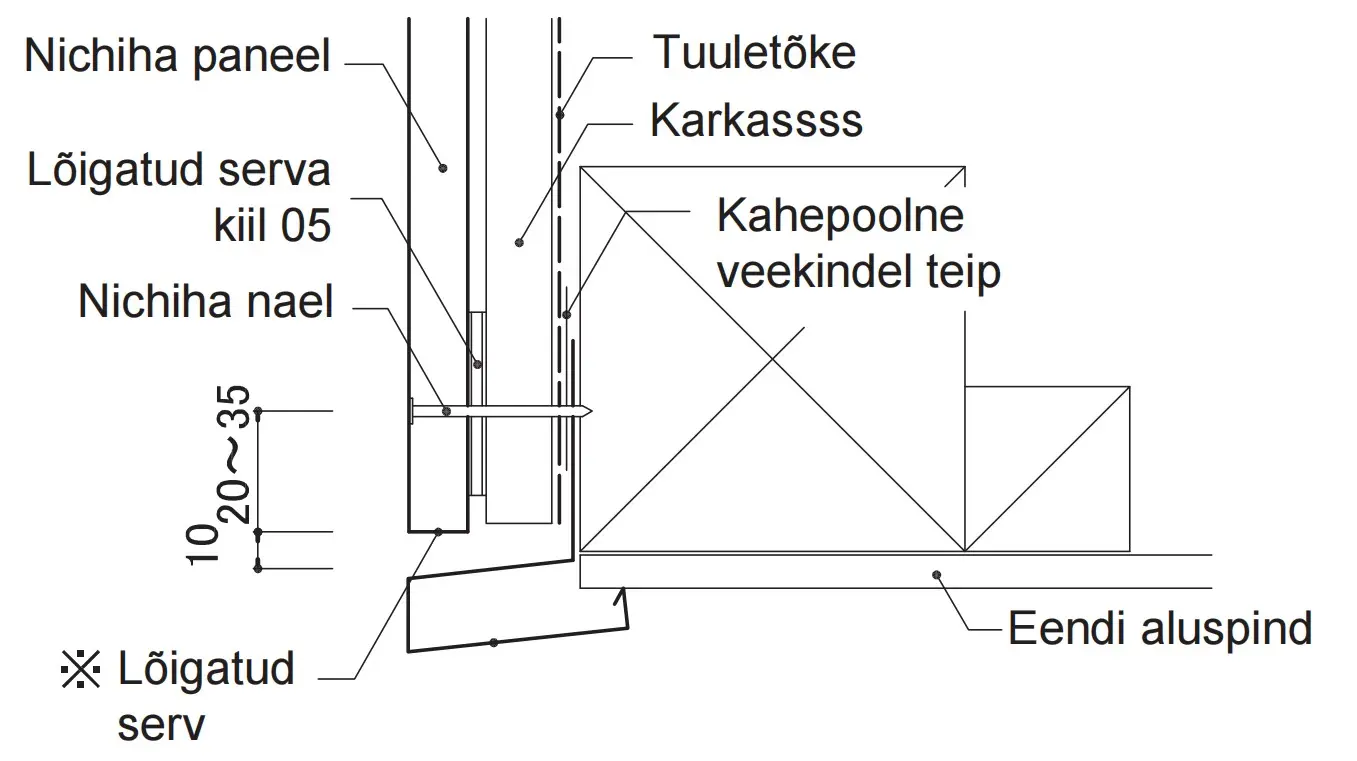

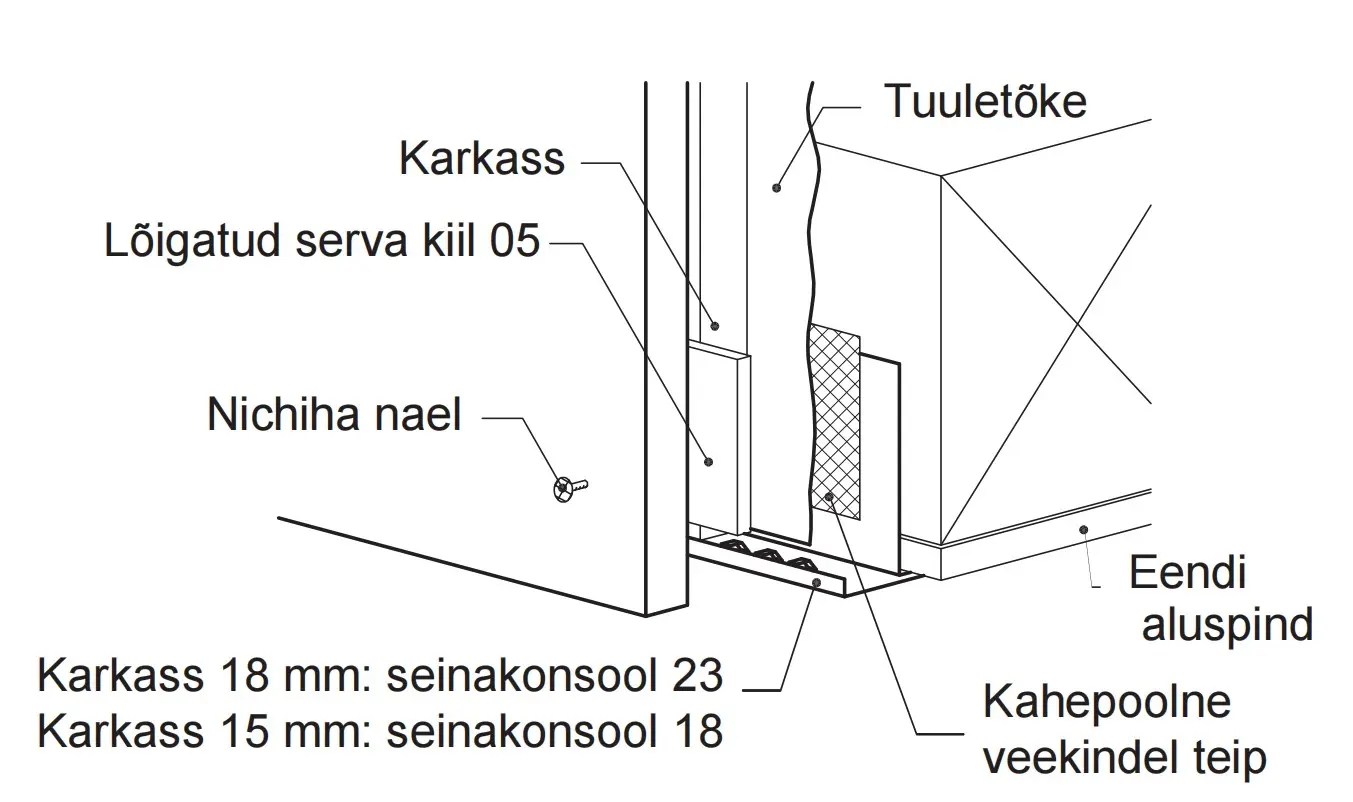

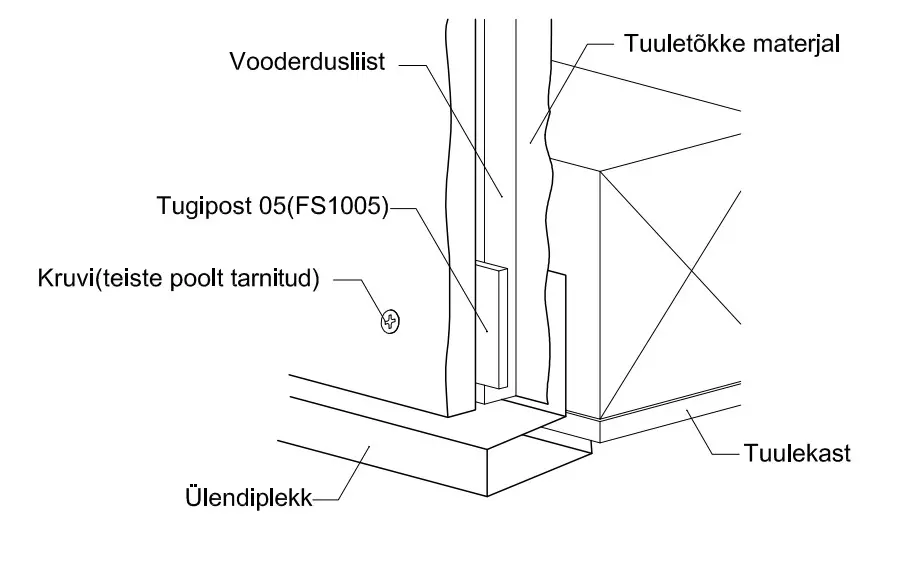

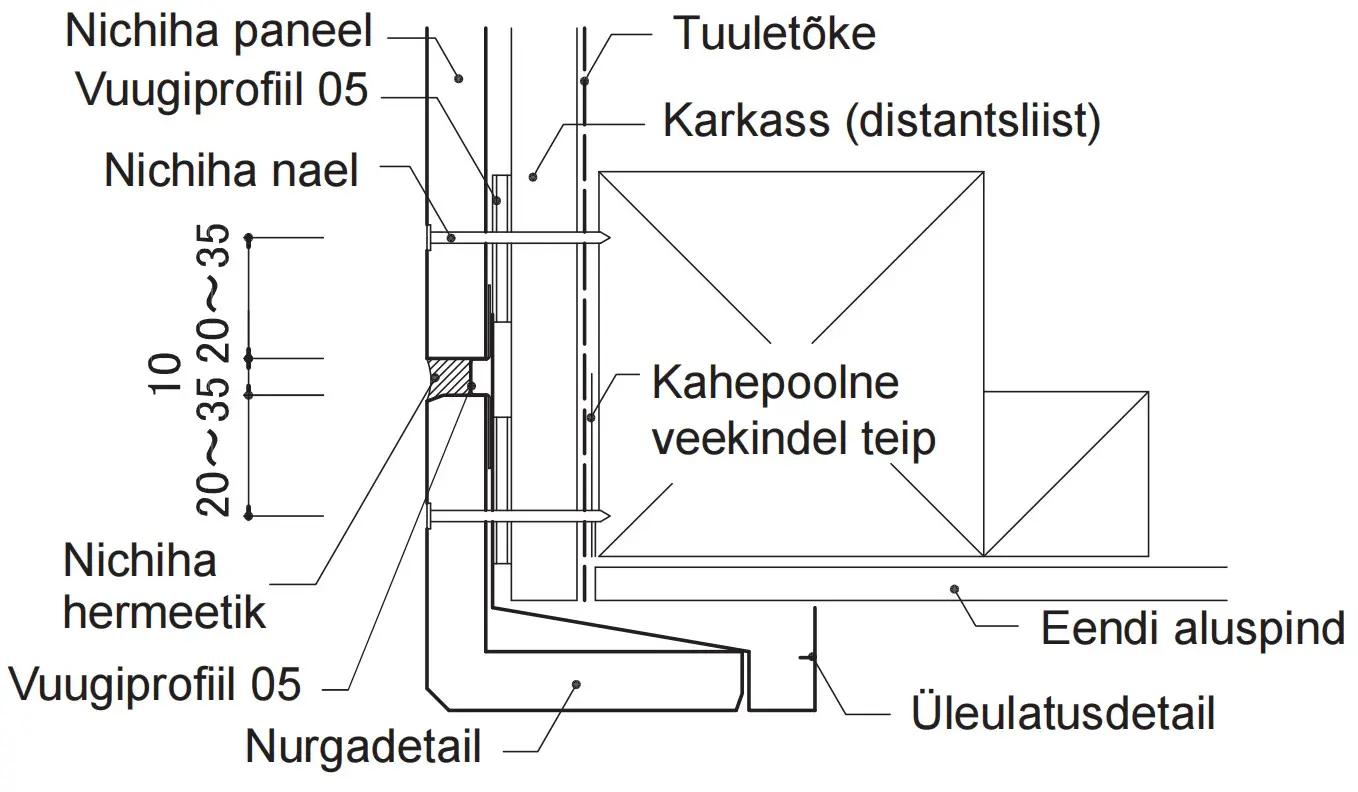

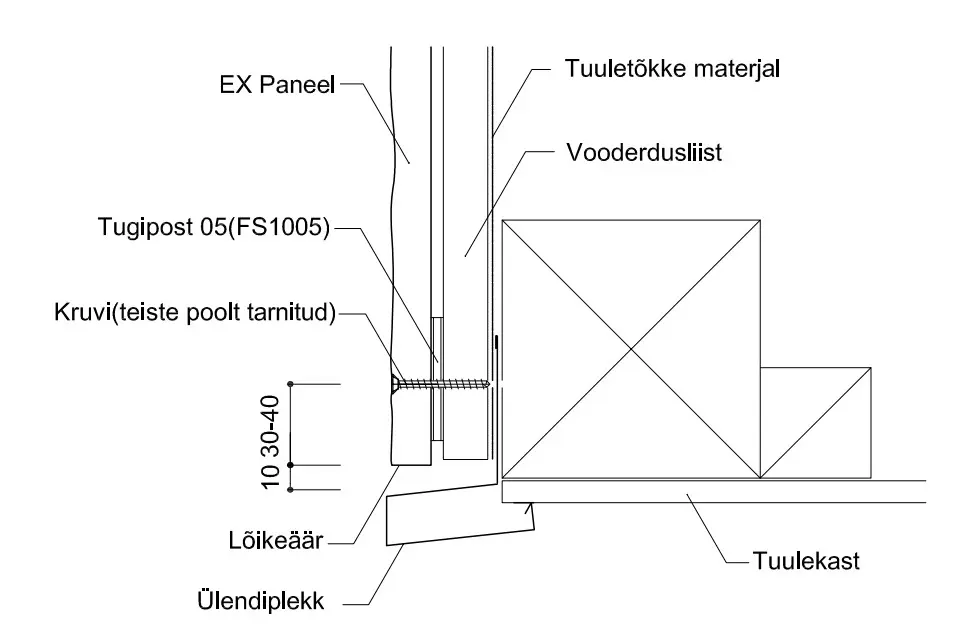

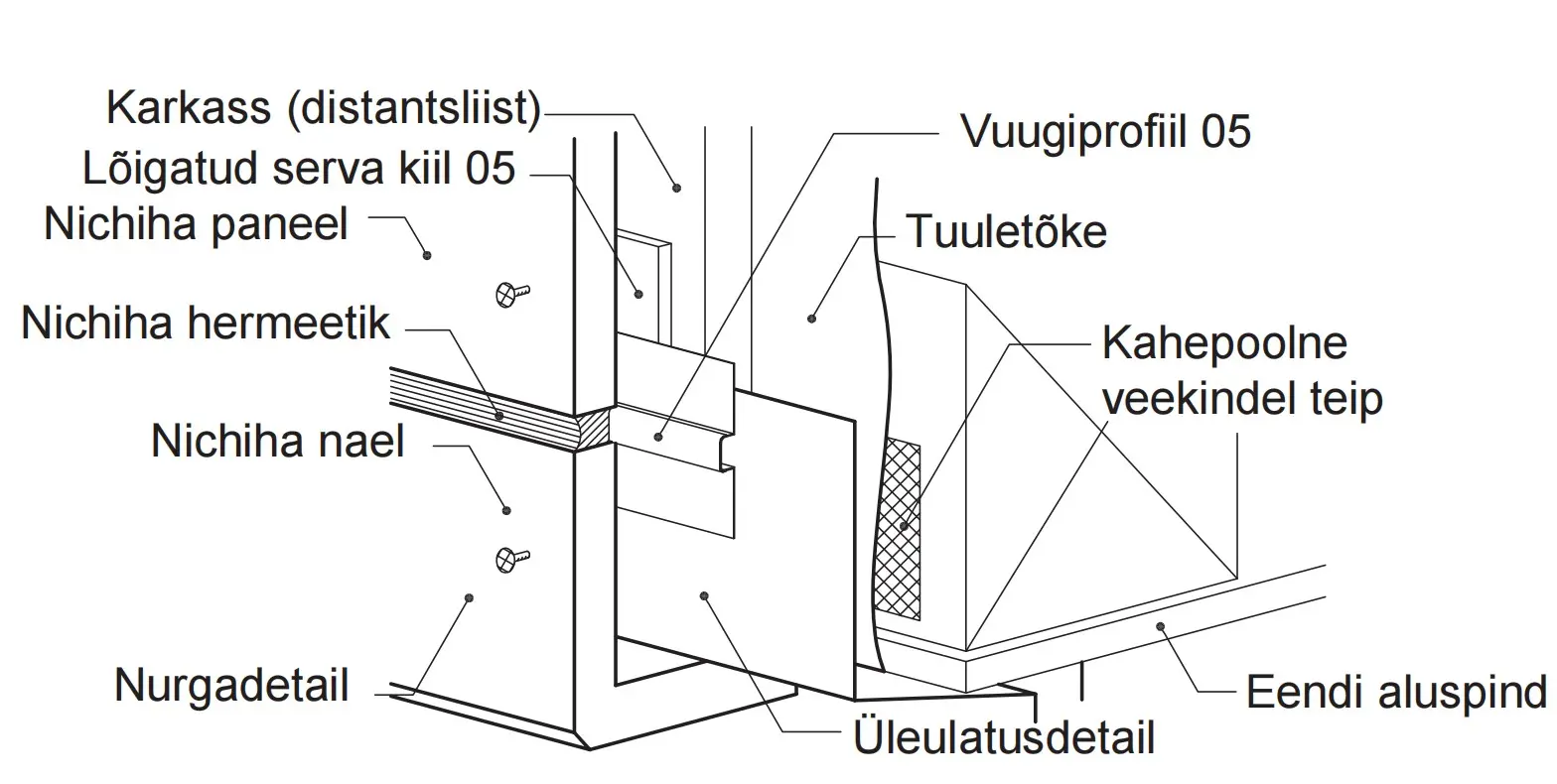

Eend

Alumine serv

90 mm on karkassi min. laius stardiproofiili kasutamisel

Detailid

  • Distantsliist (5mm)
    • EF1005
  • Stardiprofiil
    • FA350T
  • Kruvi
    • JK1520
    • JK1510

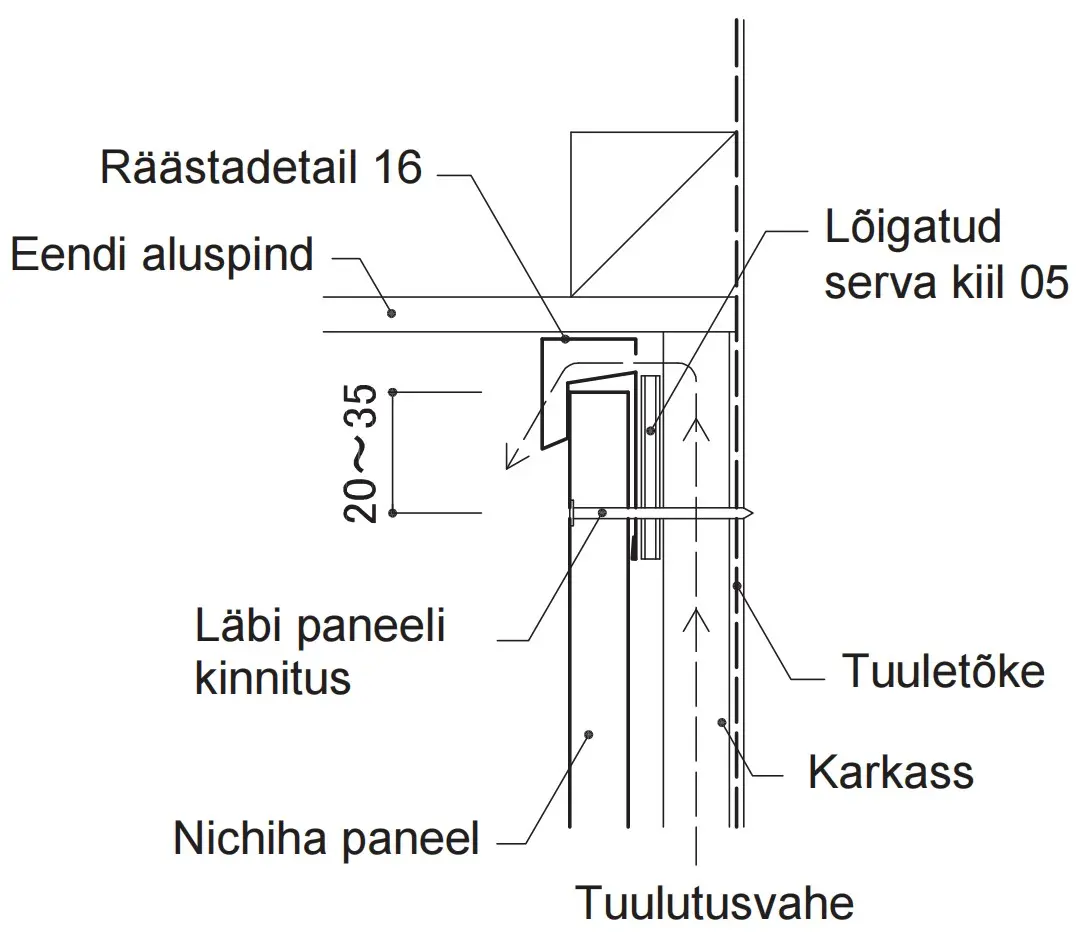

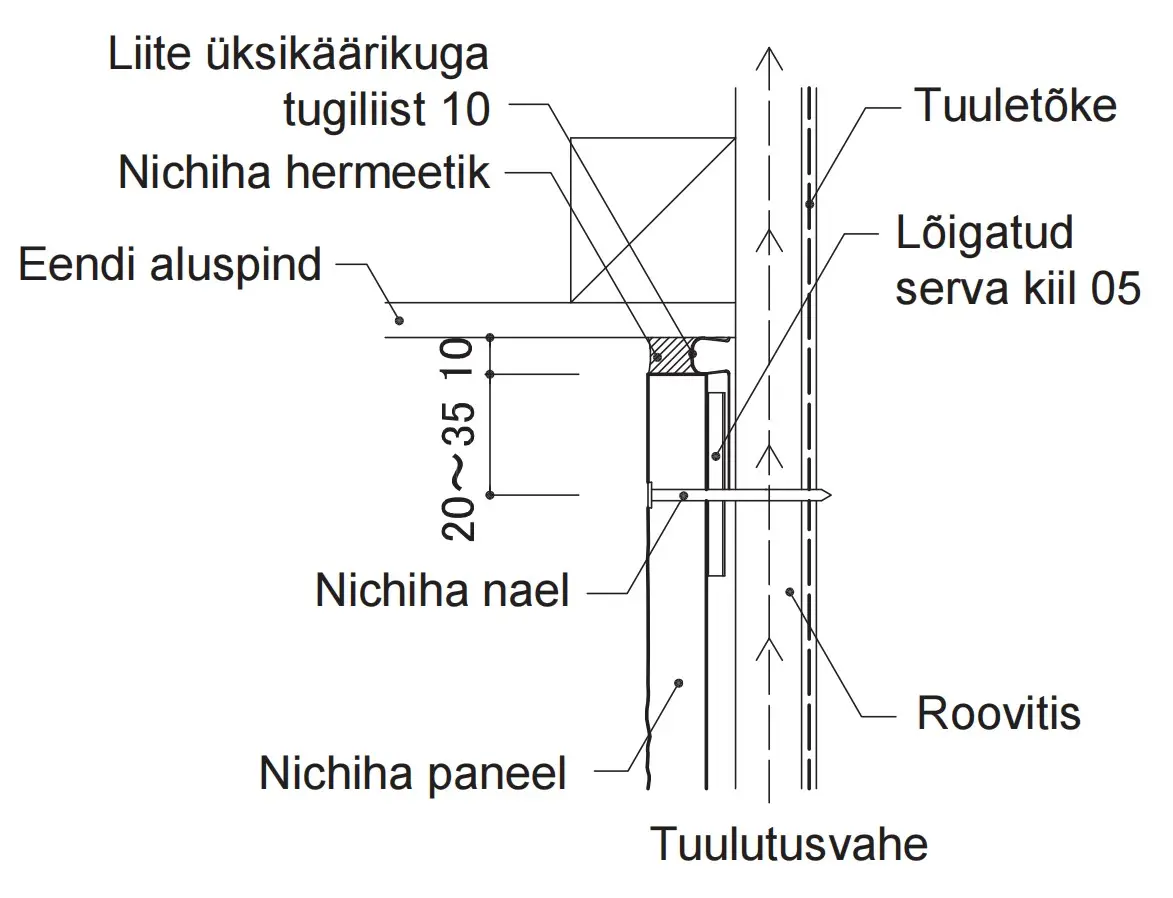

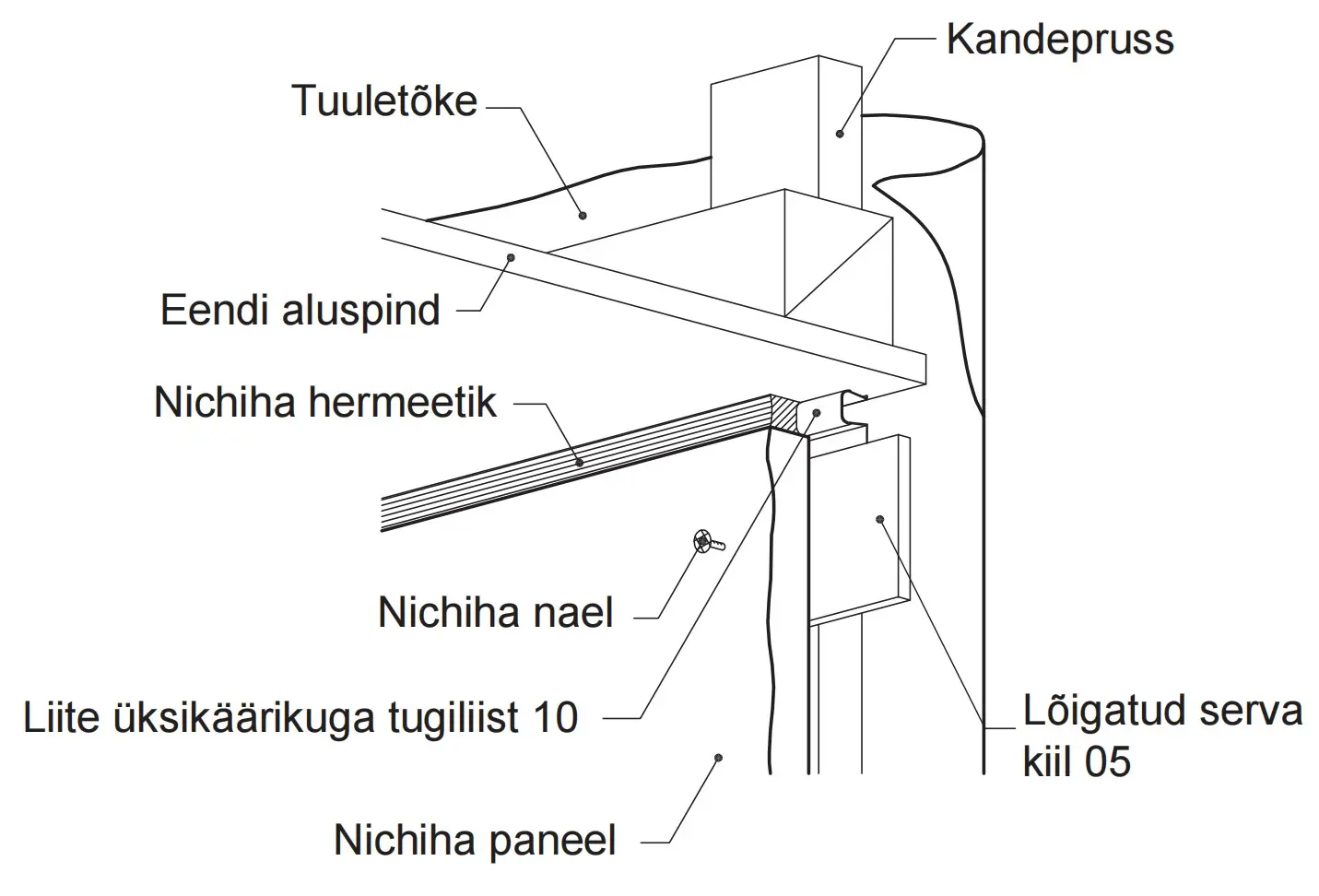

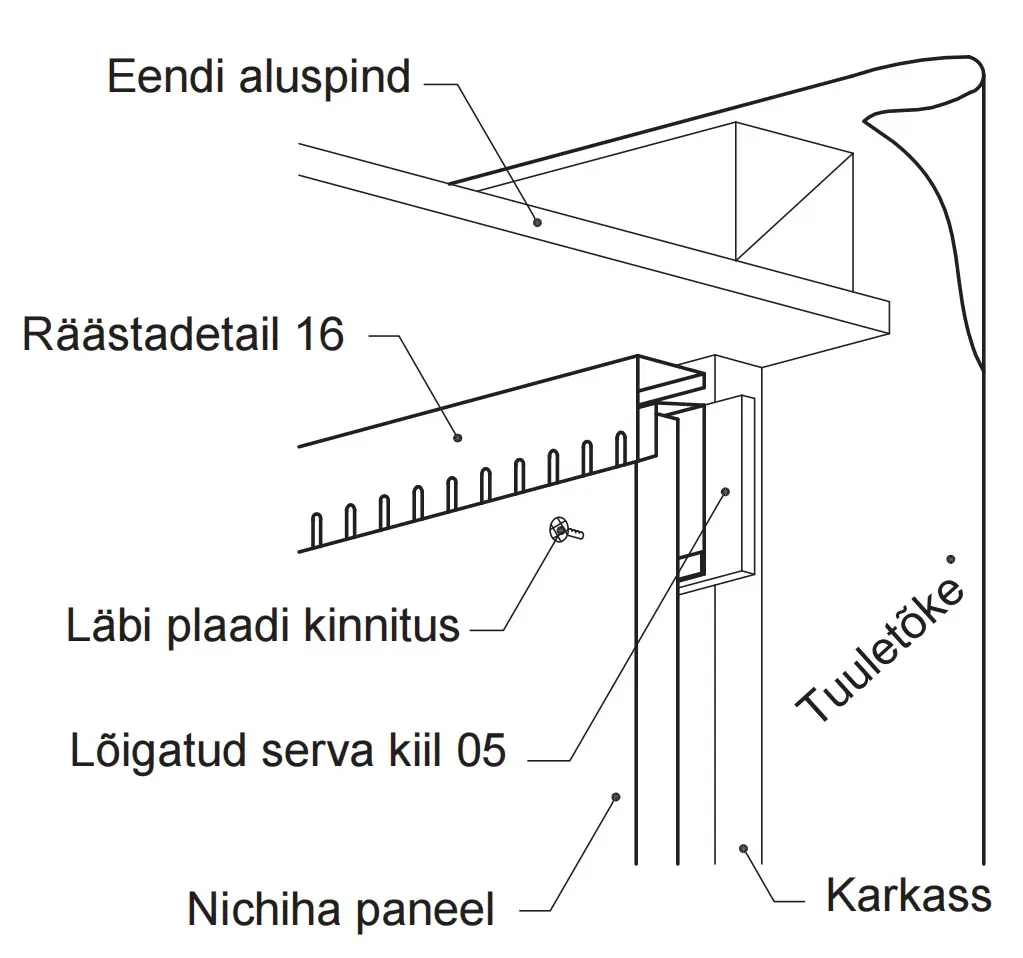

Karniis

Tuuldusavaga või ilma

Detailid

  • Distantsliist (5mm)
    • EF1005

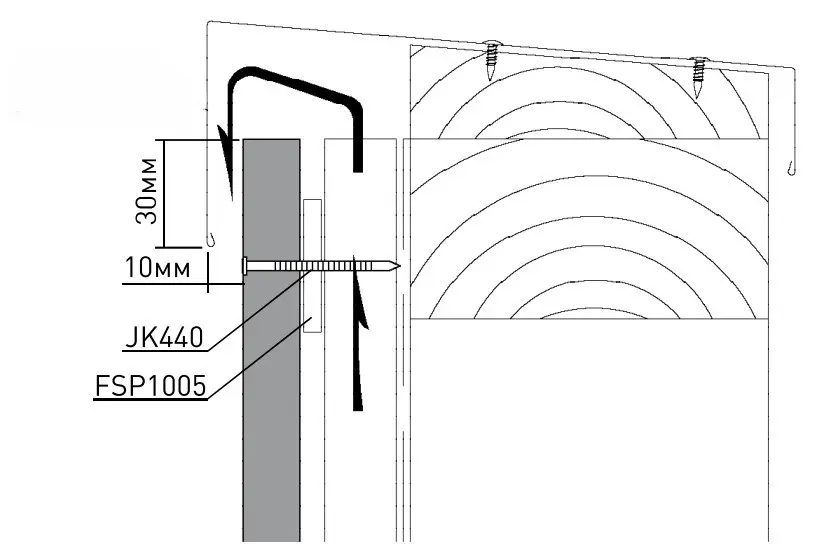

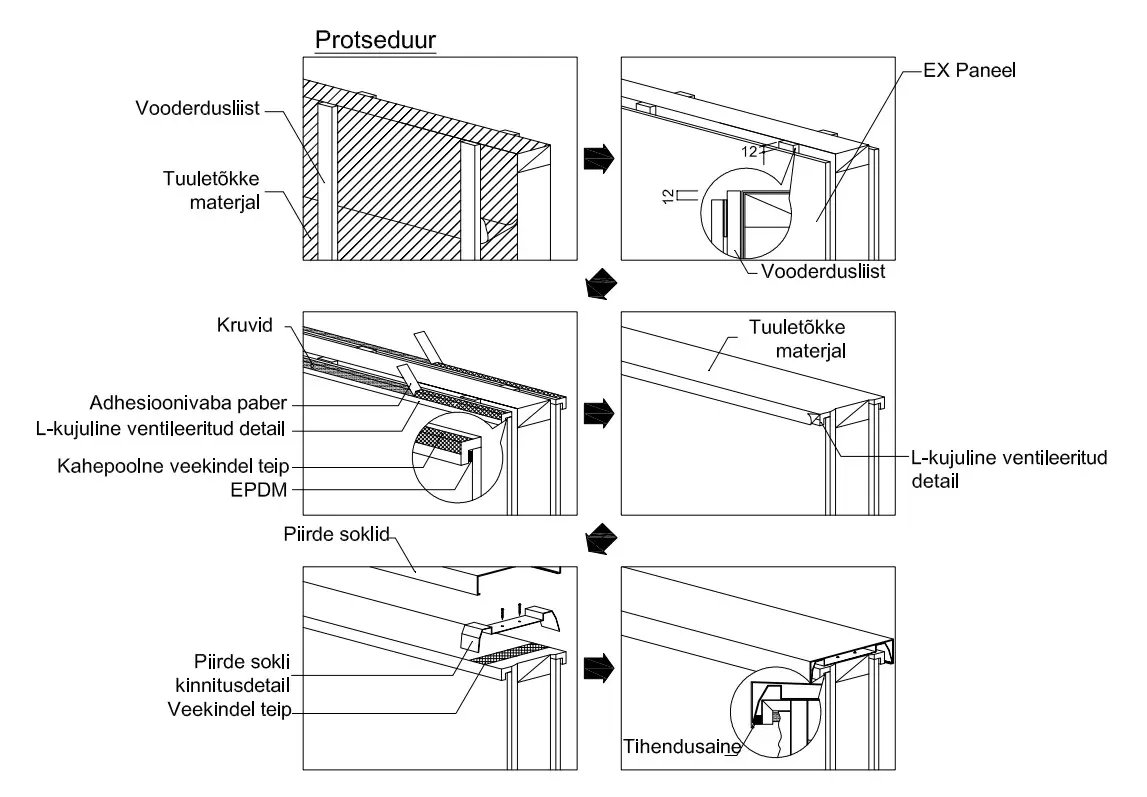

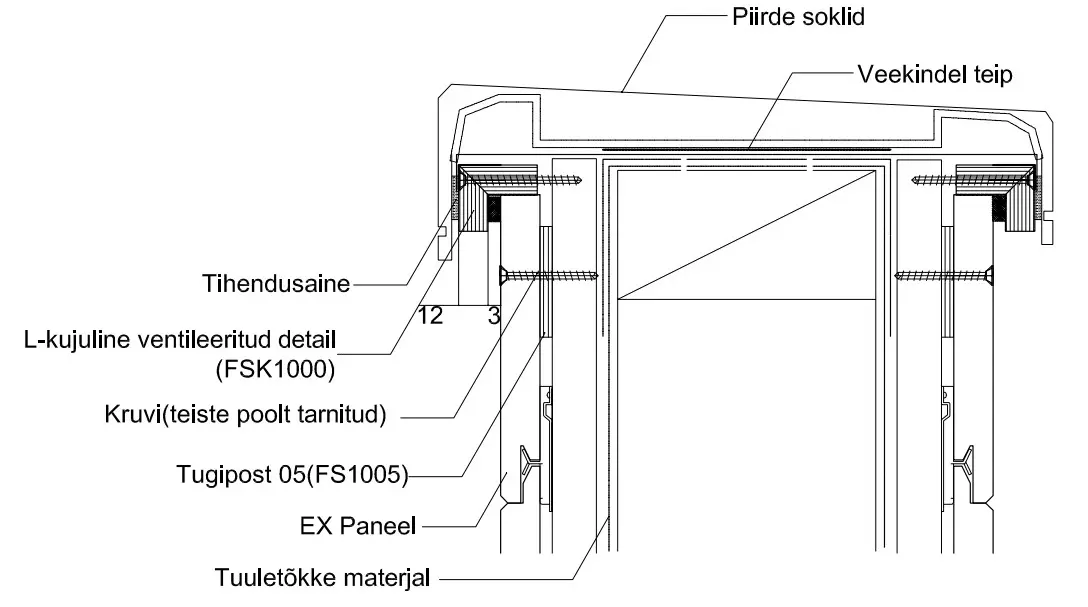

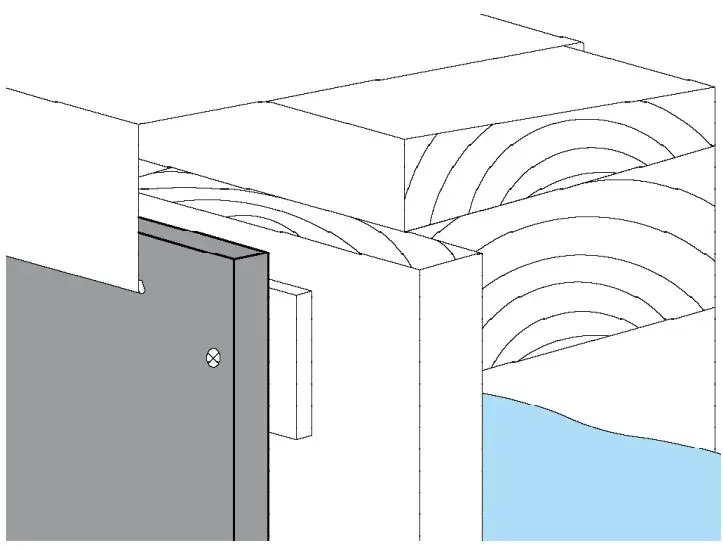

Parapett

Tuuldusavaga

Detailid

  • Distantsliist (5mm)
    • EF1005

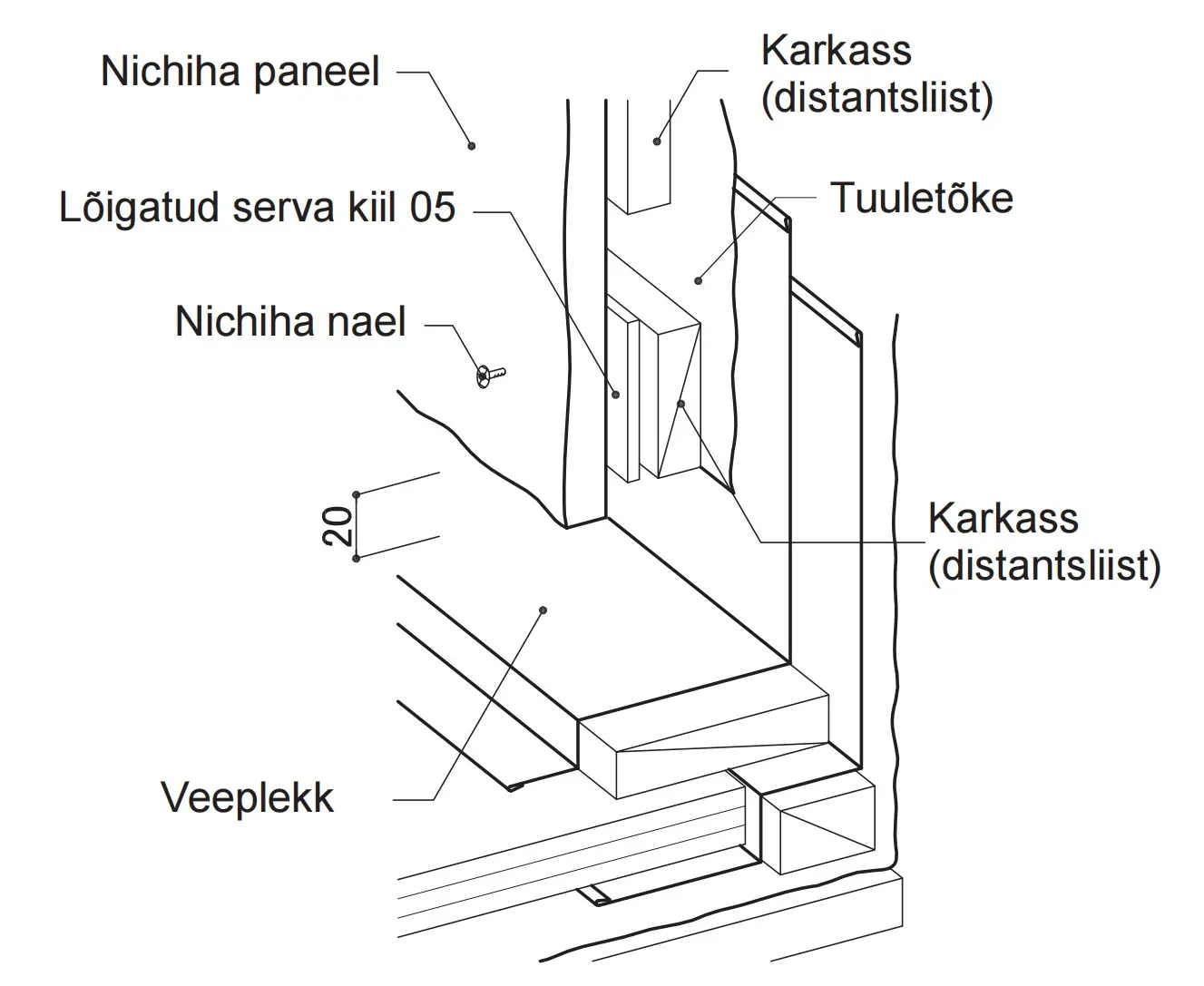

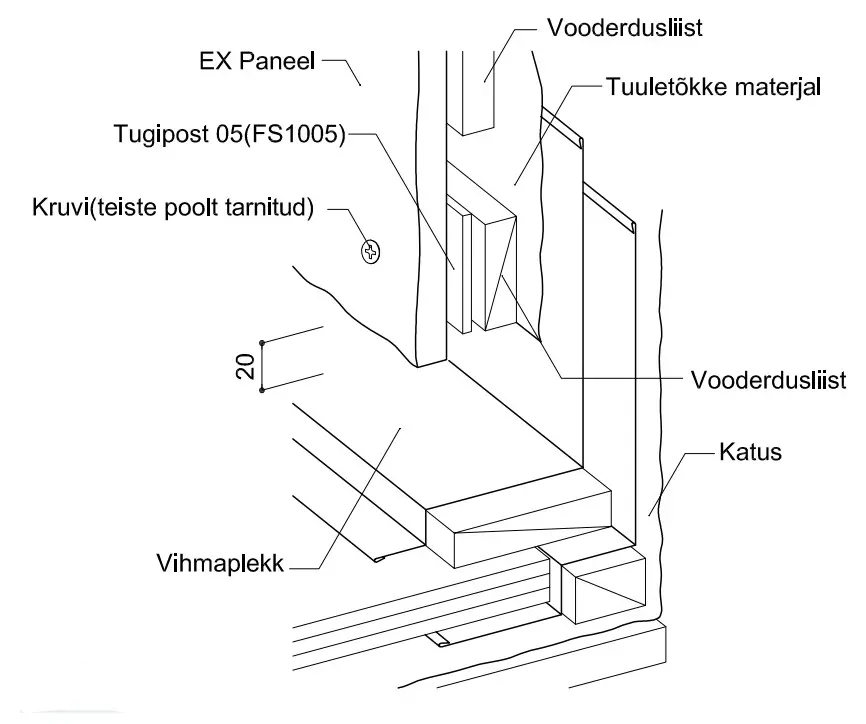

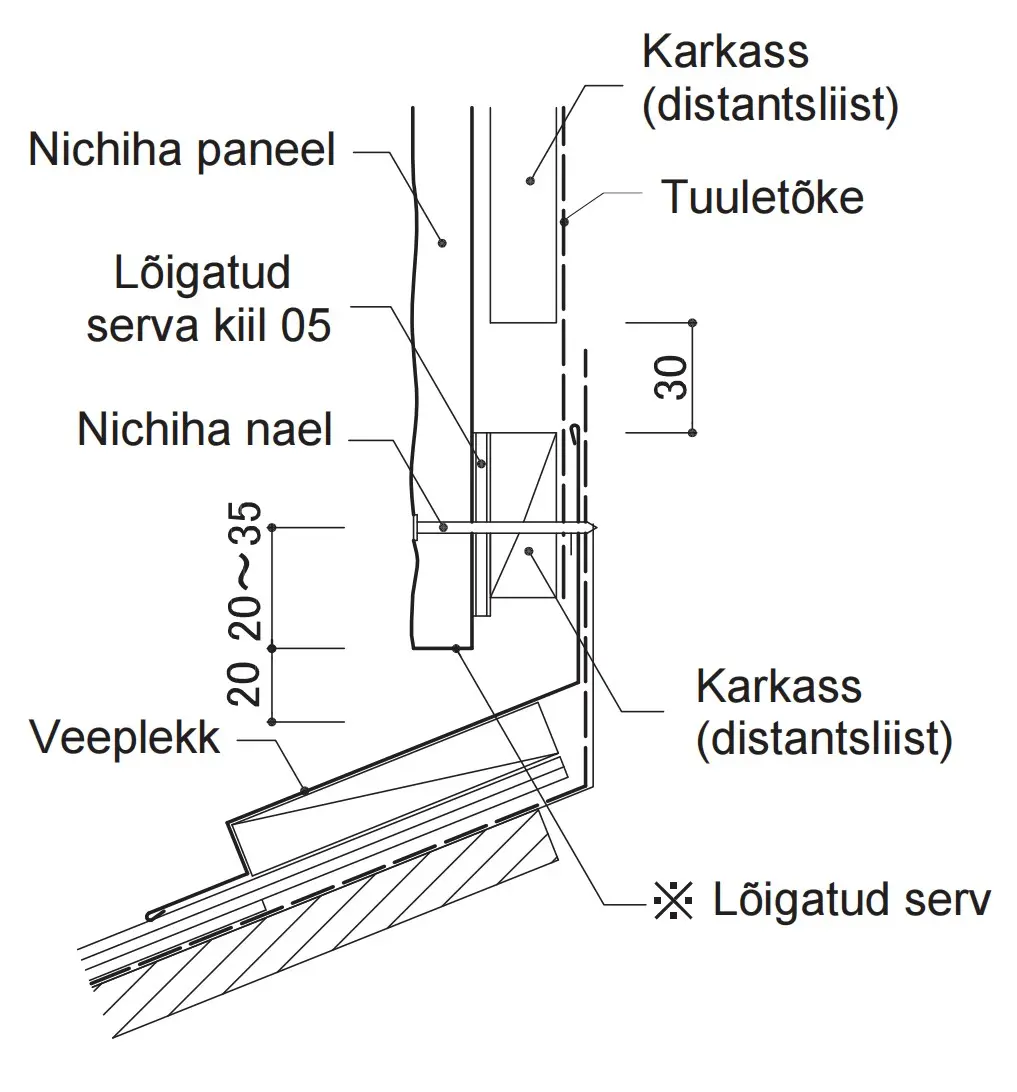

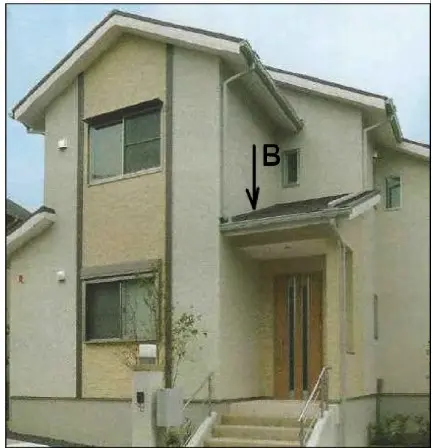

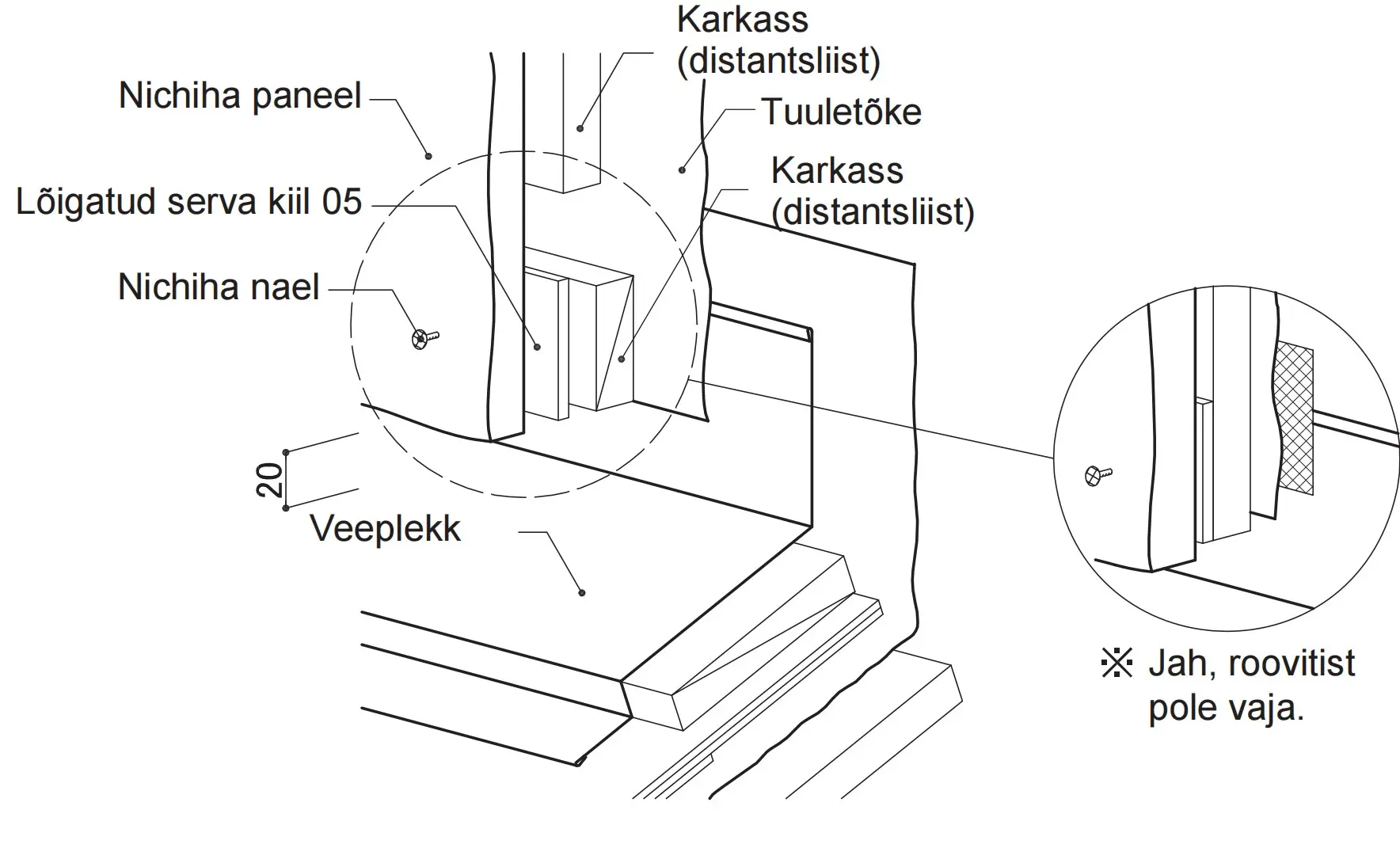

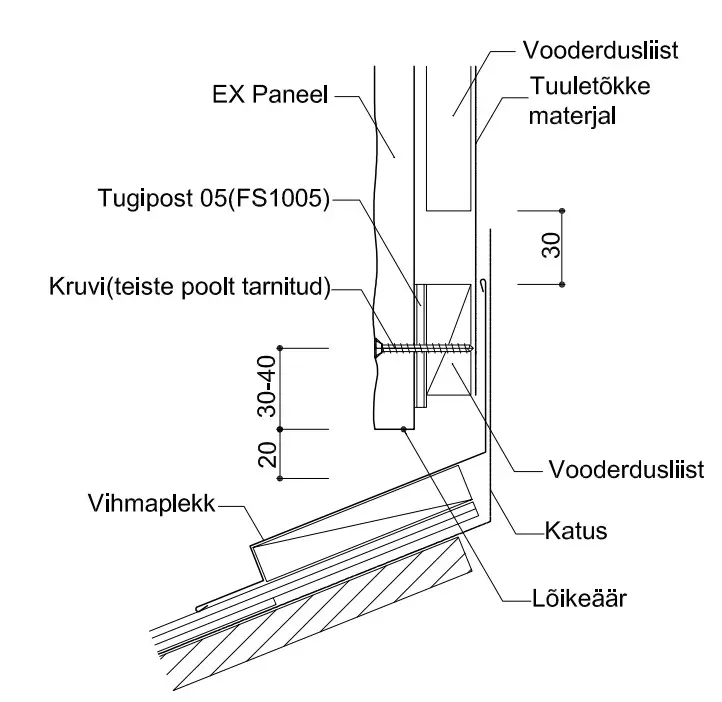

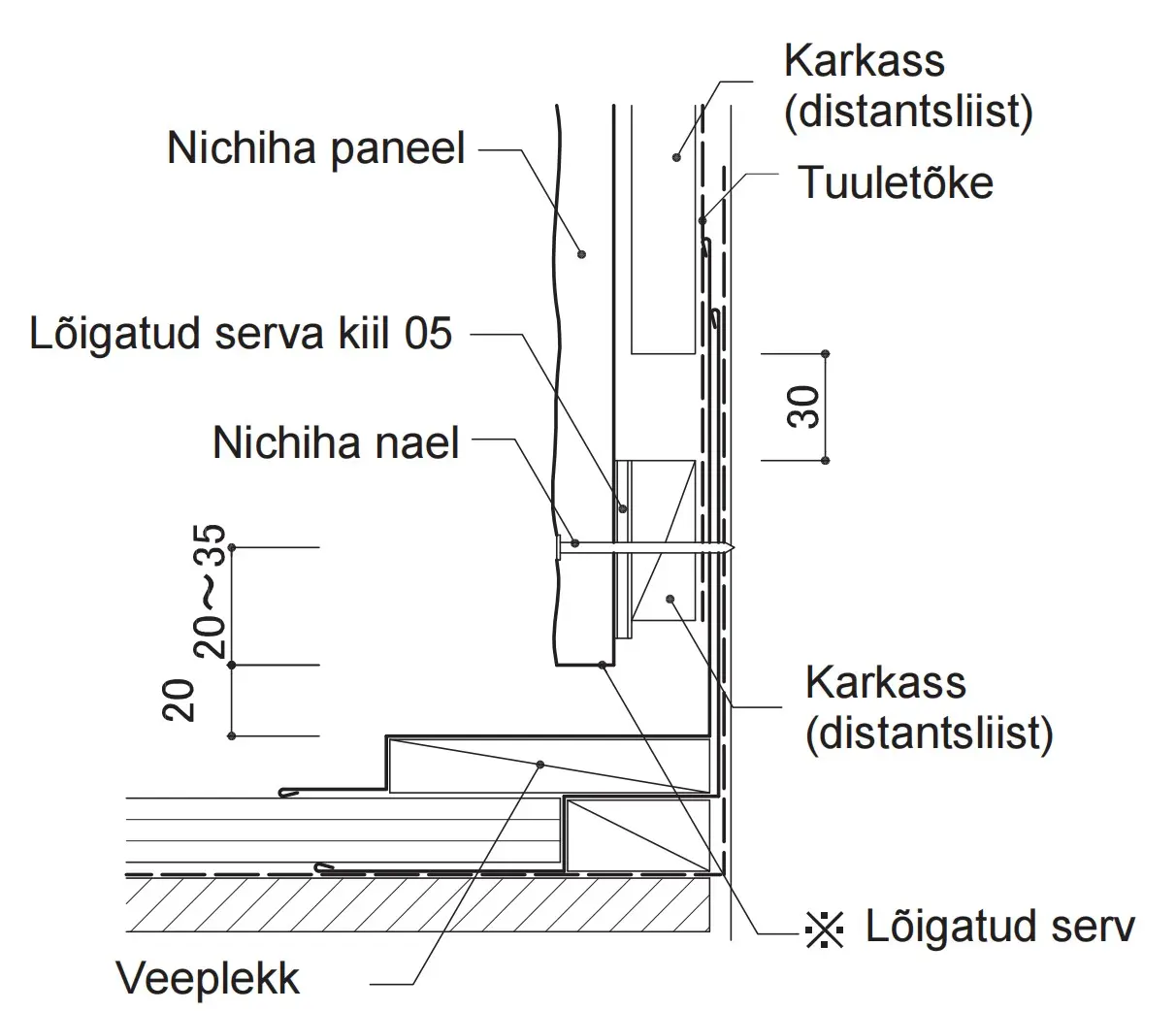

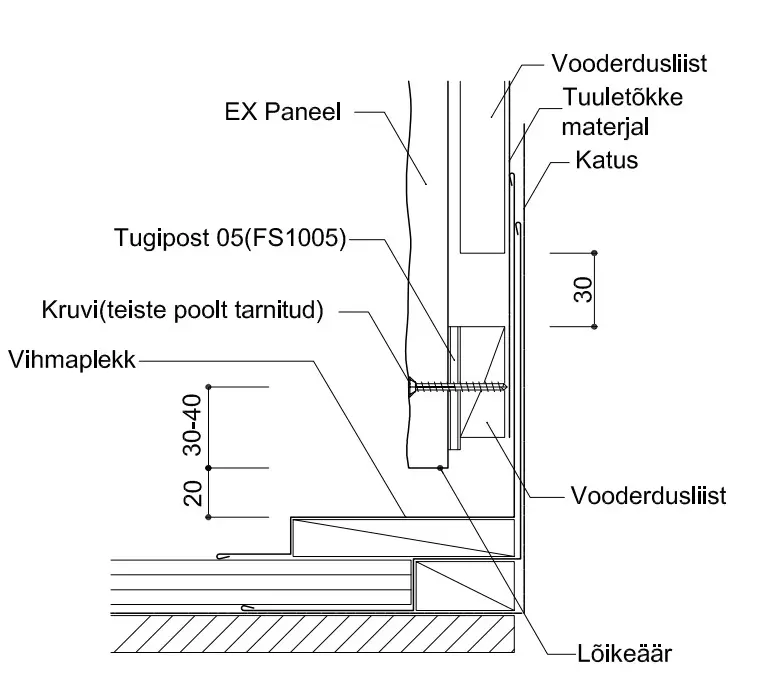

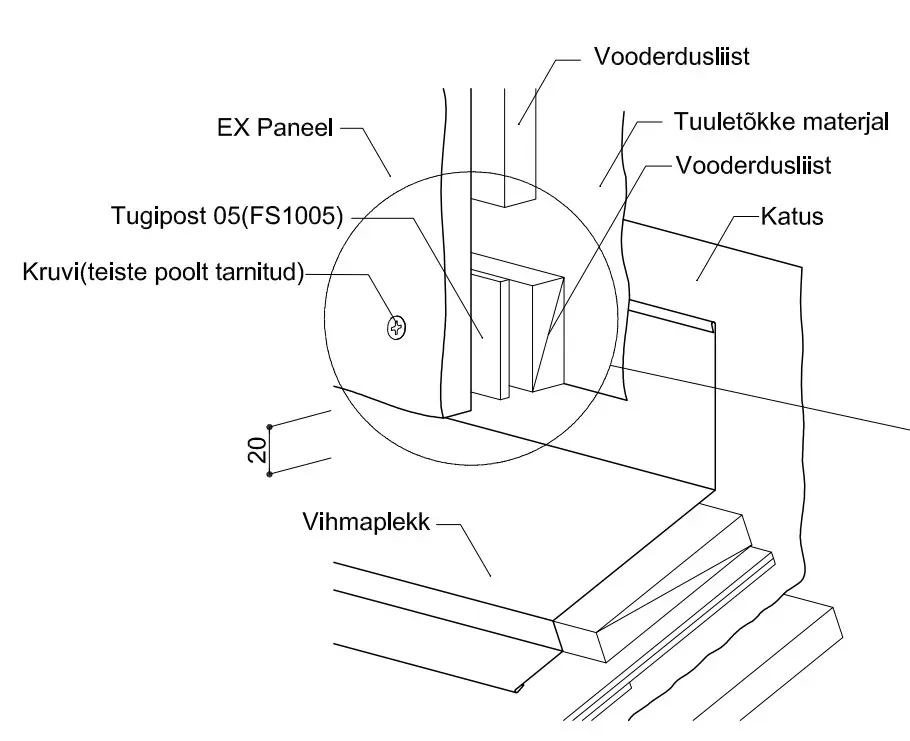

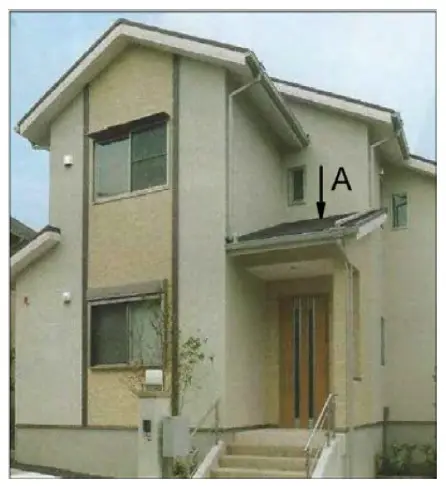

Katuse liides


Detailid

  • Distantsliist (5mm)
    • EF1005





Vuukide täitmine

Üldine:

  • Lõigatud fassaadiplaatide lõigatud servad tuleb katta sobiva krundiga
  • Nichiha plaatide vahelise vuugi täitmine:
    • teibi paigaldamine plaadi servadele,
    • katta Nichiha paneeli servad Nichiha krundiga ja
    • täita Nichiha paneelide vaheline vuuk sobiva hermeetikuga.
